Joao Paulo Marques

Utilizar lâmpada led 220v em rede 110v

Posts recomendados

Boa noite galera, estou com algumas lâmpadas led 12w 220v e estou querendo utilizar elas numa rede 110v, já li em alguns tópicos pela internet que é possível mas não consegui entender qual resistor devo colocar no lugar do meu atual (modelo/valor)



Abaixo segue descrição das lampadas e imagens com identificação das das lâmpadas.



Desculpem se escrevi algo errado pois meu conhecimento em eletrônica é nulo e o que entendi até agora é isso.



Lâmpada LED

  • 12w
  • tensão: 220v
  • 18 leds
  • LED Chip Model: 5730
  • Cor: Warm White (2700-3500K)

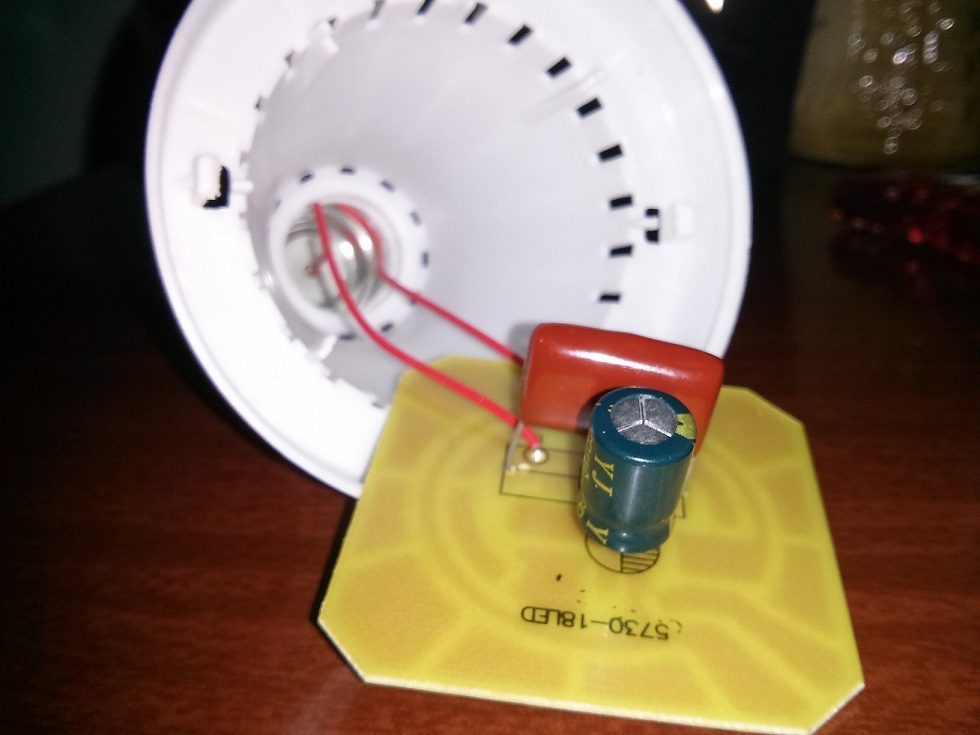

Valores presentes nos componentes da lâmpada

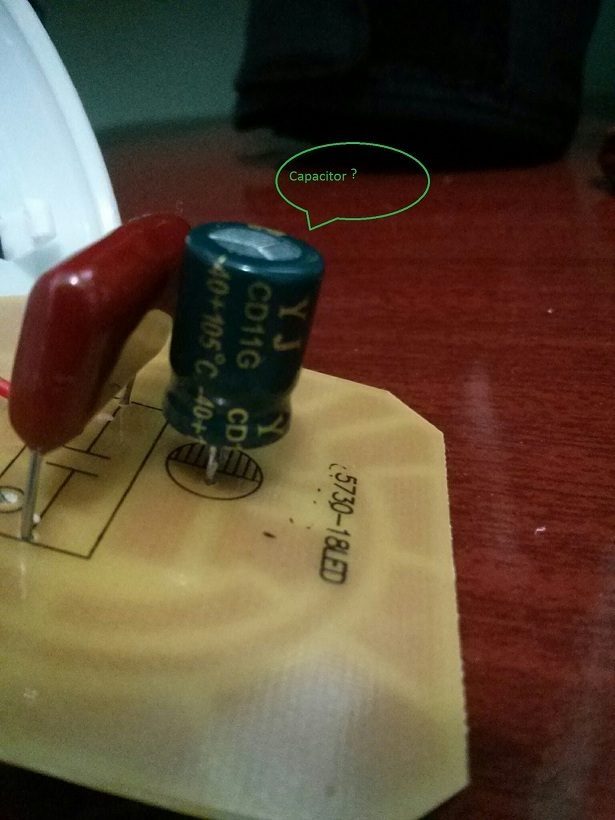

Capacitor: CD11G 40+105ºC

Resistor: 135K    250v

Circuito impresso: 5730 - 18LED



Minhas duvidas são:

  • As identificações que fiz nas fotos estão corretas?
  • Devo substituir apenas o resistor?
  • Qual resistor devo comprar?
  • Alguma sugestão de onde comprar online?







post-775821-0-26106800-1438213205_thumb.

post-775821-0-12093700-1438213214_thumb.

post-775821-0-67553100-1438213220_thumb.

post-775821-0-68941500-1438213227_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pode ligar normal amigo, ela só vai acender mais fraca, com apenas 6w ok...outra coisa que essa Led é das primeiras que sairam de 3500K, bem amarela, fica bom em lugares meio frios que se quer ter uma sensação de calor ou pra valorizar algum enfeite de parede, abraços.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Aquele marrom é um capacitor também. 1,3uF. De fato, você está meio que certo pois ele faz a função de um resistor mesmo. Num continha rápida ele é equivalente a 2,04K em 60Hz (1/2pi*F*C). E em 220 faz fluir 80mA sobre o led (que suporta 100mA). Para manter o brilho (a corrente) em 127, sugiro + 1 de 1uF/250 em paralelo com ele.

Os números - alguém confirma ou não aí pfv.

18*3V cada led = 54V

220-54=166V no capacitor de "2,04K" = 0,081A ~80mA

Claro, tudo aproximação meia boca

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso mesmo Iark2 a ideia é utilizar elas como iluminação decorativa.

Isadora  então deveria colocar um capacitor de 1uf/250 junto ao capacitor marron, certo?
Poderia ser um desse?

http://www.soldafria.com.br/capacitor-poliester-1uf-x-250v-105-p-462.html





Obrigado!!!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pessoal, se aumentar o capacitor, não vai sobrecarregar os resistores R1 e R2 de 470K Ohms? (eles são SMD!)..., acredito que diminuir eles também surte o mesmo efeito, (coloque resistor de 270K de 1/4W)...


PS: Estou enganado?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso mesmo Iark2 a ideia é utilizar elas como iluminação decorativa.

Isadora  então deveria colocar um capacitor de 1uf/250 junto ao capacitor marron, certo?

Poderia ser um desse?

http://www.soldafria.com.br/capacitor-poliester-1uf-x-250v-105-p-462.html





Obrigado!!!

Não consegui abrir a página, complementando, o importante é que seja capacitor de poliéster metalizado, os eletrolíticos não trabalham bem com corrente alternada (a não ser pra partida de motores), dá pra fazer o teste se vai sobrecarregar os resistores, coloque uma daquelas luvas amarelas de borracha e ponha a mão sobre eles com a lampada ligada, se não der pra parar a mão sobre eles é porque estão sobrecarregados...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Resistor de 270k em lâmpada led só pode ter uma função, a de descarregar o capacitor para que não se tome choque na rosca da mesma.. Tanto faz o valor dele se para 110 ou 220 Volts..

A questão ai se resolve mesmo é no capacitor de poliester, que lhe aconselho usar, como paralelo, um com maior isolação. Eu usaria 1uF x 400 Volts que será menos suscetível a surtos e transientes da rede elétrica.. http://www.soldafria.com.br/capacitor-poliester-1uf-x-400v-105-p-2068.html ou até mesmo somente um, sem paralelo, de 2,2uF x 400V ou 630 Volts como esse daqui: http://www.soldafria.com.br/capacitor-poliester-22uf-x-630v-2m22u5225-p-4613.html

Note que a corrente que passaria nele, se exposto a rede, seria de 220 Volts / 270k = 0,8 mA absolutamente não significativa na tarefa de acender led... Ele serve somente para descarregar capacitor ao desalimentar a lâmpada, o que se dá num tempo de 4 a 5 RC ou seja 4 x 270.000 ohms x 0,0000013 Farads = 1,4 segundos..

Pouco mais de 1 segundo após desligada a lâmpada ela jã não consegue mais dar choque em ninguém, pela descarga do capacitor..



Mesmo raciocínio, com maior razão ainda, vale para resistores de 470k...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Bcpetronzio sim estás enganado. Aqueles resistores estão em paralelo com o capacitor. Em 220 vão ficar com 166V e em 127 (não 110 no br) vão ficar com 73V. Portanto mantê-los e usar capacitor 250V não há risco algum

@Joao Paulo Marques sim.

De nada

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado a todos pelas respostas agora vou seguir as orientações para fazer um ou dois testes, assim que tiver com os capacitores irei efetuar os testes e volto aqui com os resultados.



Talvez demore alguns dias para dar o retorno pois vou ter que encomendar os capacitores.



Valeu!

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Bcpetronzio sim estás enganado. Aqueles resistores estão em paralelo com o capacitor. Em 220 vão ficar com 166V e em 127 (não 110 no br) vão ficar com 73V. Portanto mantê-los e usar capacitor 250V não há risco algum

@Joao Paulo Marques sim.

De nada

Entendi, eles me pareceram em série com o capacitor!

Obrigado.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Aquele marrom é um capacitor também. 1,3uF. De fato, você está meio que certo pois ele faz a função de um resistor mesmo. Num continha rápida ele é equivalente a 2,04K em 60Hz (1/2pi*F*C). E em 220 faz fluir 80mA sobre o led (que suporta 100mA). Para manter o brilho (a corrente) em 127, sugiro + 1 de 1uF/250 em paralelo com ele.

Os números - alguém confirma ou não aí pfv.

18*3V cada led = 54V

220-54=166V no capacitor de "2,04K" = 0,081A ~80mA

Claro, tudo aproximação meia boca

Fala sobre a reatância capacitica em CA.

http://eletrobere.blogspot.com.br/2013/02/reatancia-indutiva-e-capacitiva.html

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 30/07/2015 às 08:54, Joao Paulo Marques disse:

Obrigado a todos pelas respostas agora vou seguir as orientações para fazer um ou dois testes, assim que tiver com os capacitores irei efetuar os testes e volto aqui com os resultados.



Talvez demore alguns dias para dar o retorno pois vou ter que encomendar os capacitores.



Valeu!

Então, deu certo ?
