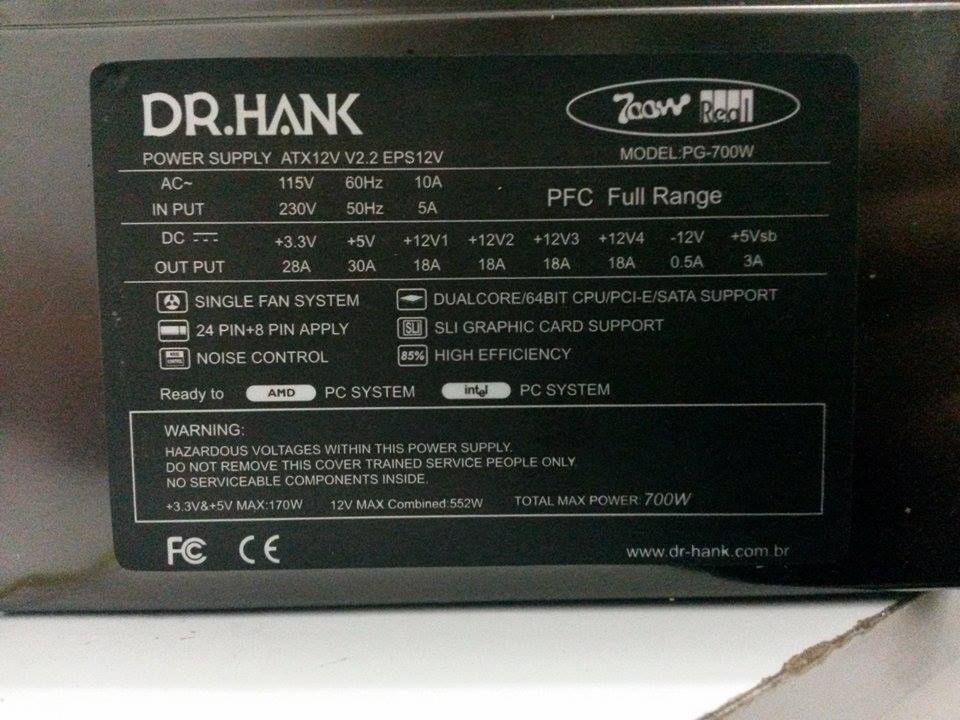

Fonte DR.Hank 700w não quer mais ligar, tem algo que eu possa fazer?

Recommended Posts

Tenho uma fonte que uso ja faz uns 4 anos, ela nunca me deu problemas, hj elas simplesmente não quis ligar mais, só asende a led de on/of, e fica parada.

Fiz uma limpeza nela e tentei ligar, também não deu. Testei em uma outra placa mãe, também não deu.Olhei os capacitores e estão normais. Procurei um fuzivel nela, mais não tem, procurei em todos cantos da fonte.

Gostaria de saber se alguèm tem alguma dica de como possar faze essa fonte voltar a funcionar.

obrigado desde já.

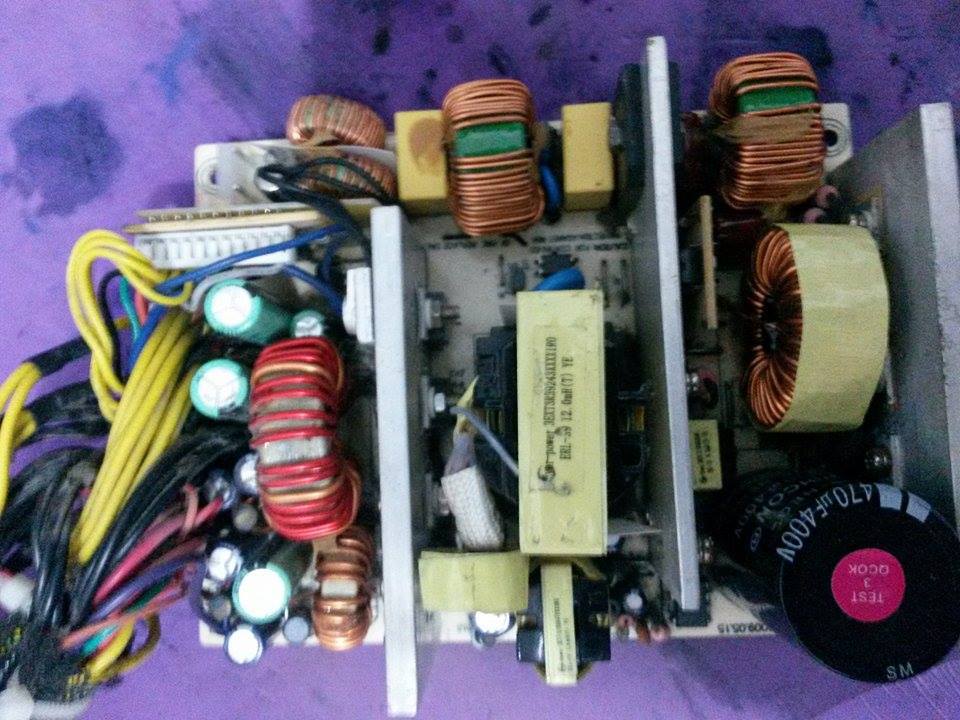

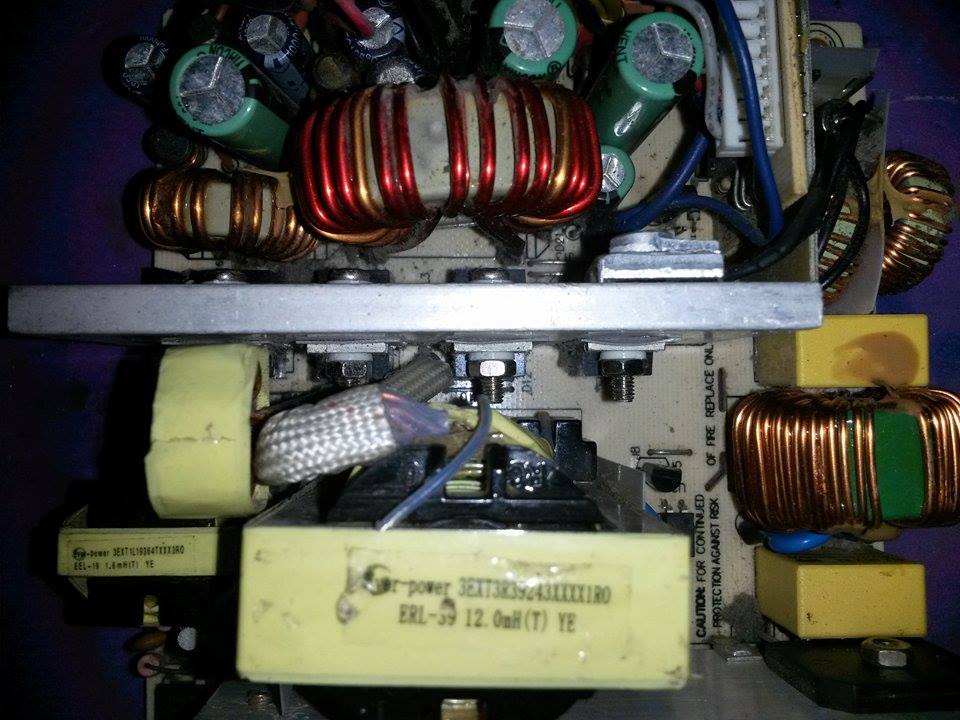

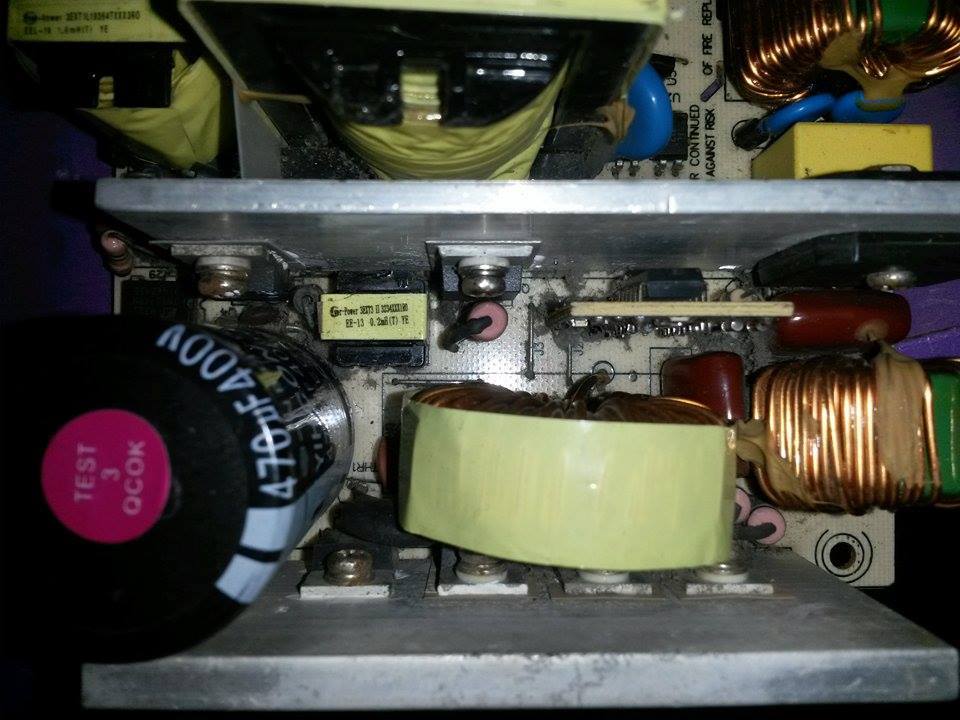

post-758873-0-98409400-1438379412_thumb.

post-758873-0-18965200-1438379401_thumb.

post-758873-0-83443700-1438379404_thumb.

post-758873-0-03413100-1438379409_thumb.

post-758873-0-39321200-1438379416_thumb.

post-758873-0-98603100-1438379395_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Gabriel Lendario, Você possui ferramentas básicas (multímetro, sugador de solda, ferro de solda, solda e etc...) e conhecimento em eletrônica?



Se ela está acendendo o led de on/on, a linha de 5v standby está normal, certo?
De qualquer forma, comece os testes pelo fusível, depois pela ponte retificadora, mosfet's/transistores do primário, diodo do PFC ativo e depois vá para o secundário e teste os diodos e demais componentes.

Chuto dizer que é algum dos diodos retificadores do secundário em curto...



O fusível, aparentemente, é o componente que eu marquei nas fotos abaixo.

Ah, e cuidado com o capacitor do primário, se ele estiver carregado são quase 400 volts...









Abraços.
