Preciso colocar um dissipador?

Recommended Posts

Olá a todos!



Estou projetando uma fonte com o LM317, e vou colocar um cooler nela.

O problema é o seguinte:





Fiz o circuito com 34V de entrada, e para o cooler vou colocar 12V, com o LM7812.

O cooler com o dissipador e o lm317 irão ficar do lado de fora da fonte, e o circuito + o lm7812 irá ficar do lado de dentro.

A fonte tem umas saidas de ar, umas aletas.





Se a potência dissipada pelo lm7812 é de:

[(34V-12V)x0,15]=3,3W

ou

[(34-12)x0,09]=1,98W (a incerteza vem por que no cooler de uma lado está 0,09A e no outro 0,15A),

precisaria de refrigerar ele?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim.  Coloque algum bloco dissipador, aletado de preferência, do tamanho de uma caixa de fósforo, mais ou menos.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pela folha de dados da Fairchild, o CI LM7812 possui um encapsulamento de plástico TO-220:







https://www.fairchildsemi.com/datasheets/LM/LM7812.pdf







Na prática, normalmente sem um dissipador esse tipo de encapsulamento suporta com segurança até 1W de dissipação em regime contínuo. É possível que suporte até 2W em seu limite térmico, mas já haveria riscos de falhas F5Rua4D.gif.

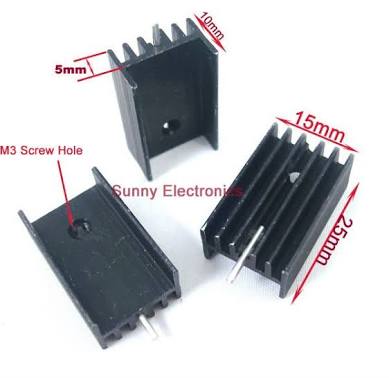

Logo, considerando essas informações, recomendo que use um pequeno dissipador térmico para o CI LM7812 e opcionalmente um cooler para melhor refrigeração.







Espero ter ajudado GbhmuXl.gif.

  • Curtir 1
