Boa tarde pessoal,



Tenho um módulo SounDigital SD 600.1d, 600W RMS a 2 Ohms. Uso ele para tocar 2 subs de 10" 200RMS.

De uns meses para cá ele começou a se desligar do nada, de forma muito esporádica, 1 vez ou 2 por semana, as vezes varias num dia, sempre acusando 4 piscadas, (curto na saída).

Verifiquei todo o cabeamento, alimentação, aterramento, RCA, cabos dentro da caixa, subs e nunca encontrei nenhuma anormalidade.



Porém ontem ele desligou e não ligou mais, ligava e logo já entrava em proteção e reiniciava outra vez. Como a garantia já acabou, removi do veiculo e "liguei em bancada" para teste, e não funcionou, então desmontei e testei as sáidas, mas não encontrei nenhuma em curto, continuei testando e do nada voltou a funcionar, mas quando dava qualquer batida de leve com a mão, entrava em proteção e só ligava se batia de novo, então de repente deu um estouro, rachou um componente (474J100) e os capacitores (os da imagem) fumacearam.



Removi os capacitores, testei com o multímetro e a maioria apresentou fuga, está conduzindo mesmo em sentido invertido.



Venho perguntar aos mestres, como o @Bcpetronzio ,esse componente 474J100 pelo que pesquisei trata-se de um capacitor, mas não encontrei semelhante, posso substituir por um de outro tipo?

O que pode ter feito esse estrago?

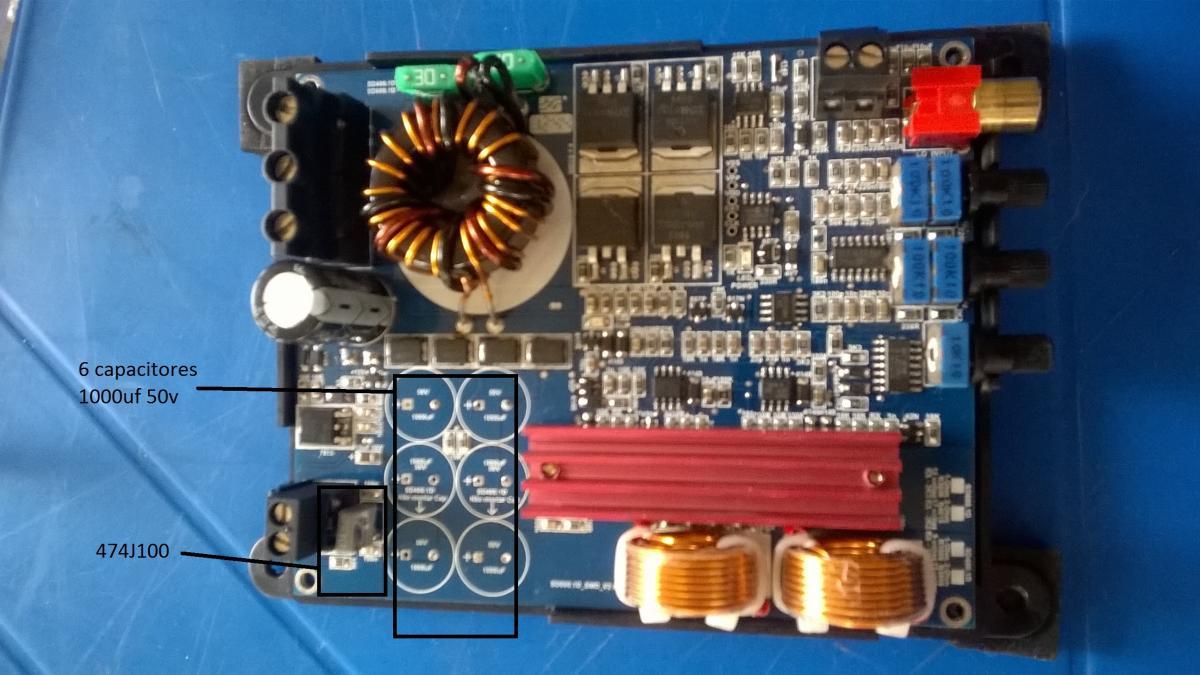

post-621867-0-37167300-1442770267_thumb.

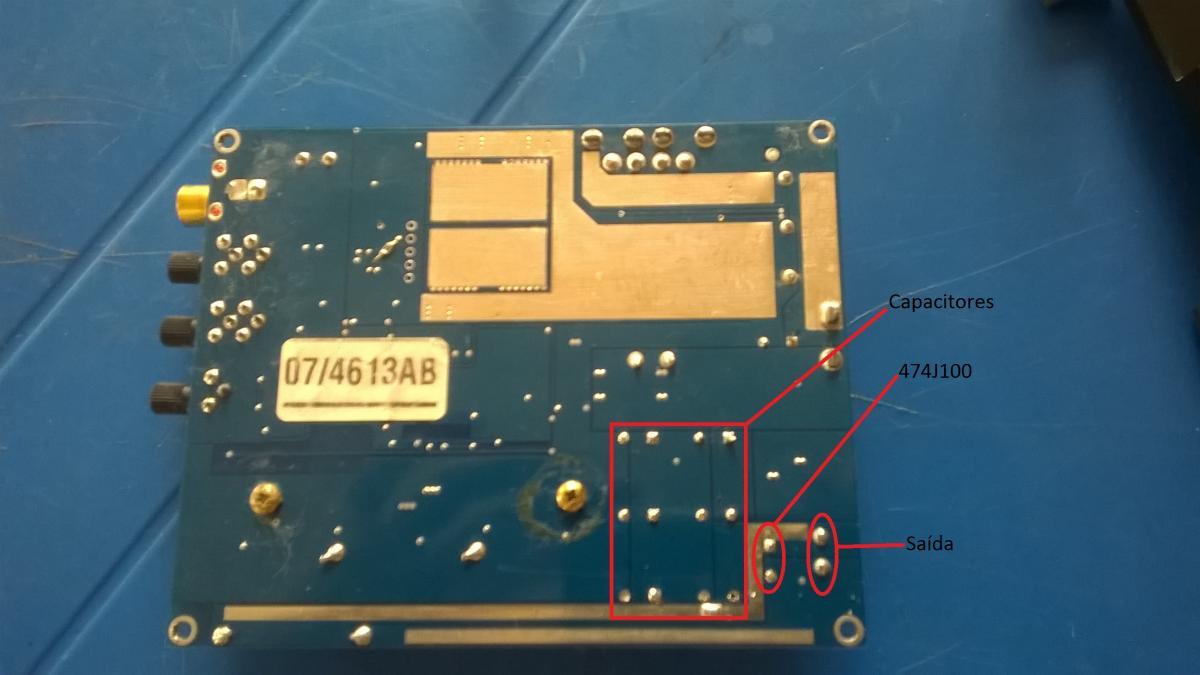

post-621867-0-36875700-1442770213_thumb.

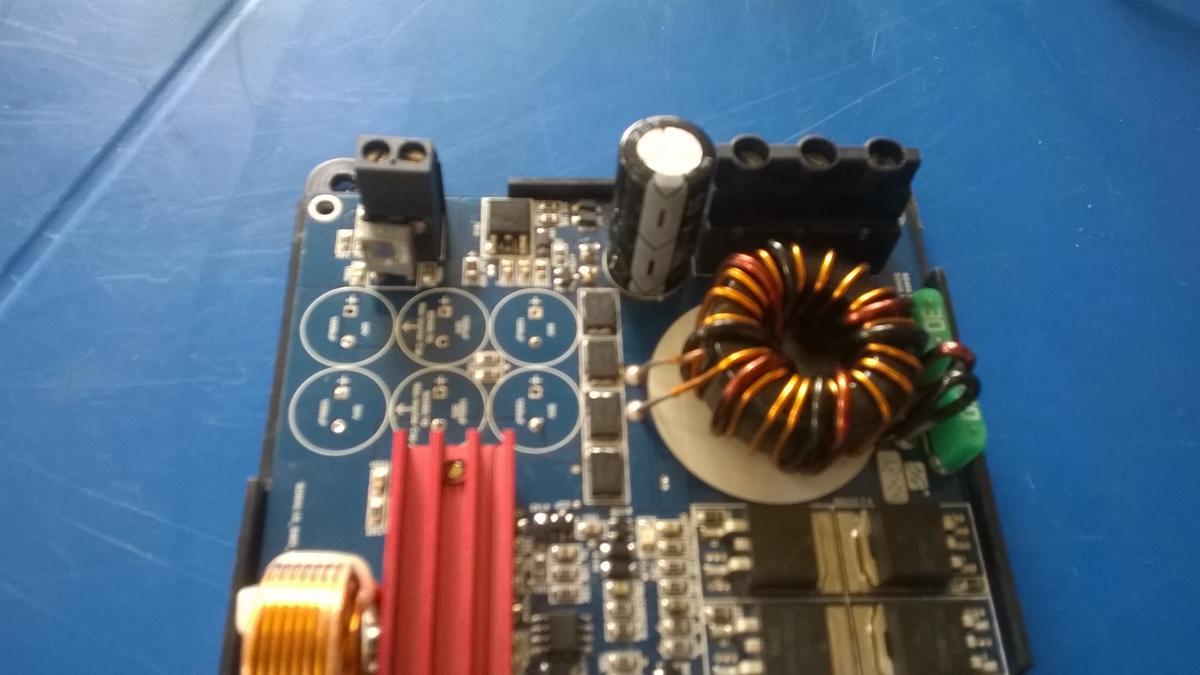

post-621867-0-12805600-1442770422_thumb.



Grato desde já a todos que puderem ajudar.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Verifique esses 4 transistores do lado do indutor toroidal eles costumam abrir o bico nesses SD, e troque os capacitores de filtro. Esse defeito de dar pancada e voltar a funcionar caracterisa solda fria.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite, obrigado pelas dicas.

Testei os transistores (sem remove-los do local), em curto não estão. Troquei os 7 capacitores eletrolíticos e removi o 474J100, ressoldei os locais principais e ligou normal em bancada, e também parou de desligar ao dar alguma batida.

Amanhã vou montar no veiculo e testar pra ver se ficou ok.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite, obrigado pelas dicas.

Testei os transistores (sem remove-los do local), em curto não estão. Troquei os 7 capacitores eletrolíticos e removi o 474J100, ressoldei os locais principais e ligou normal em bancada, e também parou de desligar ao dar alguma batida.

Amanhã vou montar no veiculo e testar pra ver se ficou ok.

Esse capacitor de 474j pode ser encontrado como 470nF ou ainda 0,470uF, é tudo a mesma coisa, o 100 significa que ele é para 100V.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse capacitor de 474j pode ser encontrado como 470nF ou ainda 0,470uF, é tudo a mesma coisa, o 100 significa que ele é para 100V.



Ok, obrigado, será que posso utilizar outro tipo de capacitor no local desse (cerâmico por exemplo)?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, pode ser, cerâmica ou poliéster metalizado...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite,

Troquei o capacitor (poliéster 474nF), montei no veiculo, ligou e funcionou ok, porém continua "reiniciando" (devido a entrar em proteção) esporadicamente, sempre indicando curto na saída.

Vi vários relatos de problemas no driver (IRS 2001) de acionamento dos transistores de saída, tem como testar esses drivers sem osciloscópio?



http://www.irf.com/product-info/datasheets/data/irs2001pbf.pdf

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, esses módulos são muito complexos!, para testa-los sem usar um osciloscópio, é a frio (módulo desligado) e só dá para fazer o teste Ohmico com o multímetro...



Um outro teste que você precisa fazer ai é nos falantes! Um dos falantes "raspando", provoca o módulo a entrar em proteção!.

Se você não tem experiencia nesse teste, tem que sair desligando os falantes um a um e substituindo eles por falantes que tenha certeza que estejam bons...

Acredito que a falha ai seja nos falantes!...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite, obrigado a todos pelas dicas, já tem 16 dias que estou utilizando e simplesmente do nada não reiniciou mais, vai entender...



Fiz o teste nos falantes com o multímetro, conectei e fiquei mexendo suavemente no falante enquanto testava a resistência, não apresentou nenhum curto ou alteração.

Preciso fazer uma regulagem mais fina no som dele, mas estou até com medo de mexer e voltar o defeito  :muro:  :muro: .kkkk
