Para que serve um NTC em série com o circuito?

[Gabriel Velloso Neves]

Estava vendo que muitos, e MUITOS circuitos usam um NTC em série com o circuito.



Mas para que serve isso? Tem realmente alguma utilidade?

[xyko-2020]

Para limitação de corrente.

http://en.tdk.eu/blob/528070/download/4/pdf-inrushcurrentlimiting-an2.pdf



https://www.google.com.br/webhp?sourceid=chrome-instant&ion=1&espv=2&ie=UTF-8#q=ntc%20limiting%20current

[faller]

Esse é o cara que reduz substancialmente a inrush current

Na temperatura ambiente ele apresenta uma resistência relativamente elevada e com isso reduz a corrente de pico nos diodos no trafo na entrada...

Ao aquecer, pela passagem de corrente em regime, ele reduz tipicamente em 5 vezes (pode ser mais pode ser menos) sua resistência e passa a atrapalhar pouco pela inserção de perda de potência ai..



Imagine uma fonte de alimentação de cerca de 100 Watts (corrente primária em regime menor que 1A) trabalhando em 220 Volts (tensão de pico de 310 Volts) com um termistor de 20 ohms. O pico de corrente não conseguirá ser maior que 310/20 = 15 Amperes, e a perda de tensão em regime será de (corrente típica do primário da fonte) 1 Amperes e 4 ohm (resistência do NTC a quente)4 Volts ou seja de 4/310 = coisa de 1,3% que é bem baixa..



Qualquer diodo vagabundo, para 1 Amperes, suporta mais que aqueles 15 Amperes como I_fsm  (corrente direta surto máxima).

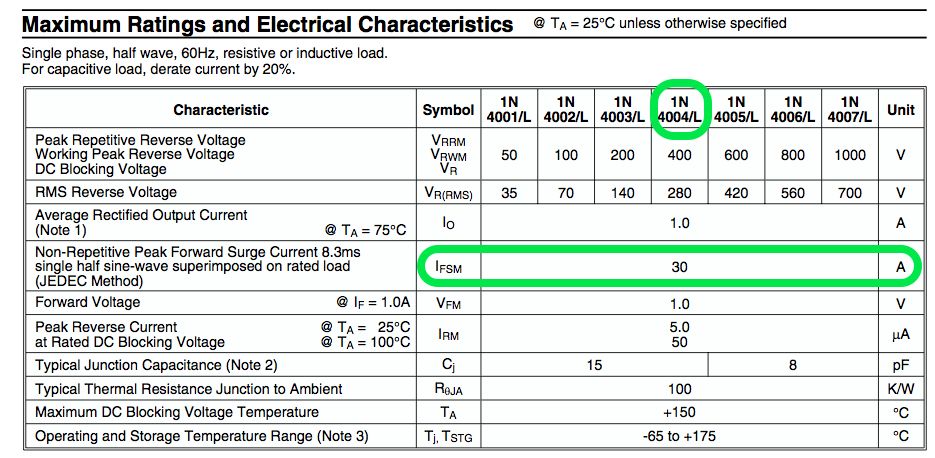

Senão veja ai as características do diodo 1N4004..
