Diagrama de fonte chaveada adaptor modelo yh 3018, 110/220v SAÍDAS 12V/5V 2A

Recommended Posts

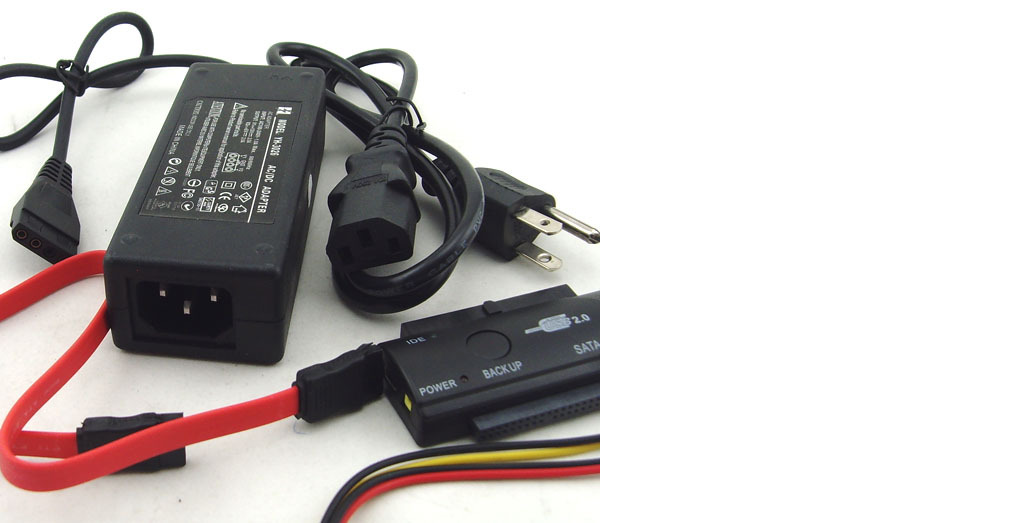

ADAPTOR MODELO YH 3018  AC-DC 110/220V COM 2 SAÍDAS: 12V E 5V  2A,

AQUI ESTÁ O ESQUEMA DESSA FONTE, ÓTIMA PARA DVD EXTERNO,

HARD DISK. O TRANSISTOR PRINCIPAL É UM MOSFET 2N60. TEM MAIS 2 TRANSISTORES

TAMBÉM USADO NA PARTE PRIMÁRIA DA FONTE  SÃO ELES O S9014 (NPN) E S9015(PNP).

A MINHA COMPREI NO dx.com  HÁ MAIS DE 5 ANOS. FUNCIONANDO PERFEITAMENTE.





esquema fonte chaveada saída 12v e 5v 2amp.png

sata ide cable   mais fonte 12v 5v.png

FONTE 12V 5V.png
