Microondas panasonic piccolo. mudou o ronco e abriu fusível. como testar o magnetron?

Recommended Posts

A pergunta é: Pode ter-se ido o magnetron? É possível fazer algum teste para evitar que, ao recolocar o fusível, detone-se mais outros componentes?



Tenho de descarregar o capacitor antes?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Consegui algumas coisas





http://www.infoescola.com/eletronica/magnetron/



Só falta agora descobrir como descarregar



@Dilson Bezerra  pergunto-lhe, alguns videos falam em descarregar o capacitor com curto entre os terminais e a carcaça, outros falam entre os terminais, outros ainda entre os terminais E a carcaça



Este microondas tem um terminal de um lado, que vai pro trafo, e em outro extremo 3 terminais. Neste lado um terminal vai pra uma peça ligada à carcaça, acho que é o resistor de descarga, ACHO. Outros 2 vão para o trafo....



Seria suficiente o curto entre um dos terminais e a carcaça?





Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse capacitor tem um resistor de descarga interno, a não ser que, por muito má sorte esse resistor interno tenha rompido, o capacitor deve estar descarregado...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@FelipeZ.  eu não quero arriscar... seria suficiente apenas no polo bem à direita e a carcaça?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Buenas, o magnetron não revelou continuidade entre polo/carcaça.



só nao sei porque desarmou o fusível.... a temperatura altera o magnetron?



termostato está ok.



Que tipo de fusível pedir? disparo rápido? ele possui um de 8A/250V

Compartilhar este post


Link para o post
Compartilhar em outros sites

Geralmente eles usam um fusível de louça (Com retardo)


Se o magnetron tivesse esquentado muito, o termostato sobre ele abriria...

Para continuar os testes ai, primeiro remova os fios do magnetron, e os fios que vão para o conjunto capacitor/diodo...

Certifique-se que somente os fios do primário do trafo esteja ligado...

Acione o aparelho, se o fusível queimar, é sinal que o trafo esta ruim, se não queimar, o capacitor/diodo estão ruins, troque o conjunto...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Bcpetronzio  ontem troquei o fusível. Só não tinha testado o capacitor, e o capacitor está com continuidade.



Hoje vou trocar ele e testar



o magnetron não dá continuidade, nem o termostato. Se não for o capacitor, nem vou me "debruçar muito", e vou comprar outro....



O trafo não exala cheiro de verniz, então acho pouco provavel que ele tenha aberto... por isso que vou investir, ainda, no capacitor. Se não, vou sacar fora o trafo, tentar passar nos trocos, a placa, e usar o ventilador no pc... kkkkkkkkkkkkk

Compartilhar este post


Link para o post
Compartilhar em outros sites

@ilkyest

-capacitor não pode dar continuidade. A não ser que ele esteja em paralelo com alguma coisa tipo o trafo. Desconecte, descarregue, reteste

-magnetron.. não sei. Se for igual a uma válvula, você deve conseguir medir só o filamento (to nem aí se falei besteira kk)

-termostato.. frio? dá continuidade

-capacitor pode ser tão caro quanto o m.o.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Isadora Ferraz  o capacitor não fica carregado. Eu não precisei descarregar ele em nenhum momento, visto que já estava.



Eu testei em continuidade e em X20R no minipa 2042D, e ambos os casos deu continuidade (0ohms) então vou tentar o capacitor mesmo.



Magnetron não é.. os testes "do tio youtube" nada revelaram. Não dá continuidade entre polos, nem polo/carcaça. Assim, elimino o cap... se não for ele, daí fora com o microondas, porque não vale a pena um magnetron novo.



e o trafo, eu to precisando de um peso de porta, ou ainda vender no ML

Compartilhar este post


Link para o post
Compartilhar em outros sites

peso de porta é um bom uso até o dedão do seu pé achar ele. Ái... só de imaginar kk



Eu até tinha um m.o. com defeito no teclado. Foi pra reciclagem. Acho que até tenho +1. Poderia até dar-te as peças mas preguiça de desmontar, levar no correio e tal... esquece



Ah sim, um capacitor de valor alto, ao medir com multimetro, ele deve dar 0.00 por poucos momentos. Encoste, aguarde subir e abrir. Inverta, aguarde de novo

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@ilkyest No teste que você fez no capacitor, você desconectou os fios do trafo para ele?

Se sim, é certeza que ele ou o diodo estão em curto, compre o conjunto, você encontrará isso facilmente em oficinas do ramo ou até em ferro velho!....

Esse conjunto nada mais é que um retificador em meia onda, (de alta tensão), para alimentar o anodo do magnetron...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

"Totalmente em OFF!!!"  Então fechou! O problema é nesse conjunto..... Hehehe!!!!... Eu já não tive muita sorte! O meu foi o Magnetron que entrou em curto! Ai, explica pra patroa que você vai procurar um magnetron que sirva no seu aparelho!!! (lógico uma semana no mínimo!)... :chicote: (COMPRA UM NOVO!) resposta! Sim bem!... :(....



PS: Essa mensagem se auto destruirá em poucos dias!... Não a citem!!!..

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Bcpetronzio



Sim, eu tirei ele fora, completamente



@Isadora Ferraz  calma lá né.... humilha mas não avacalha... é óbvio que testar continuidade sem desconectar uma das patinhas seria ignorar os bicos de eletronica que fiz. Na verdade as duas únicas coisas, tá... 3, que não testei ponto a ponto num primeiro momento, visto que esse micro já desligou num outro momento, foi o trafo, o cap....e o fan, que liguei direto em 220... e já me "brilhou os zóinho" pra usar ele.



daí troquei o fusível, e tchau fusível, daí isolei o trafo... não ouvi qualquer estalido ao descarregar o cap, nem fraco que fosse o que mais me levava a crer em curto do cap. e depois saquei fora e voilá, continuidade

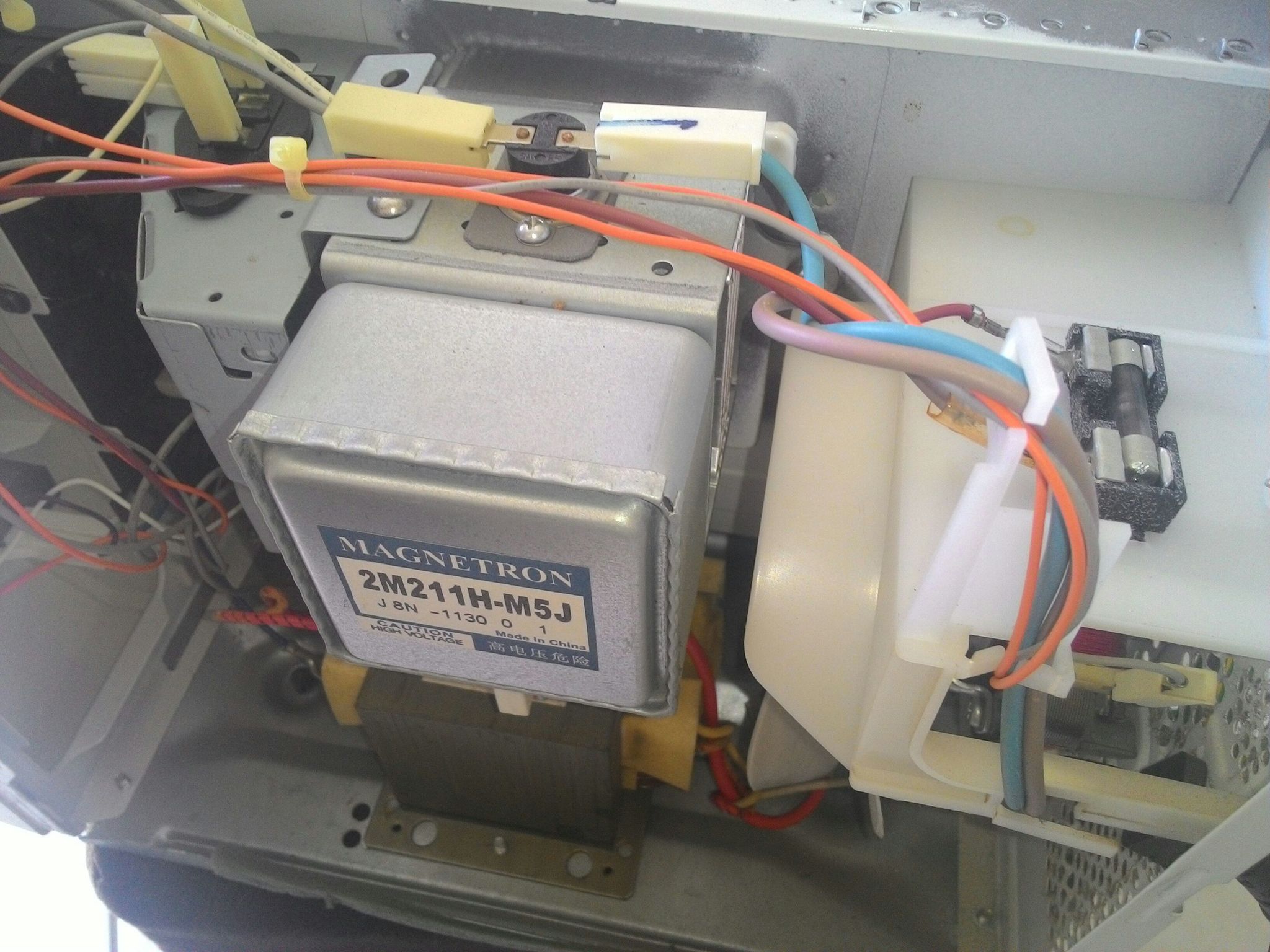

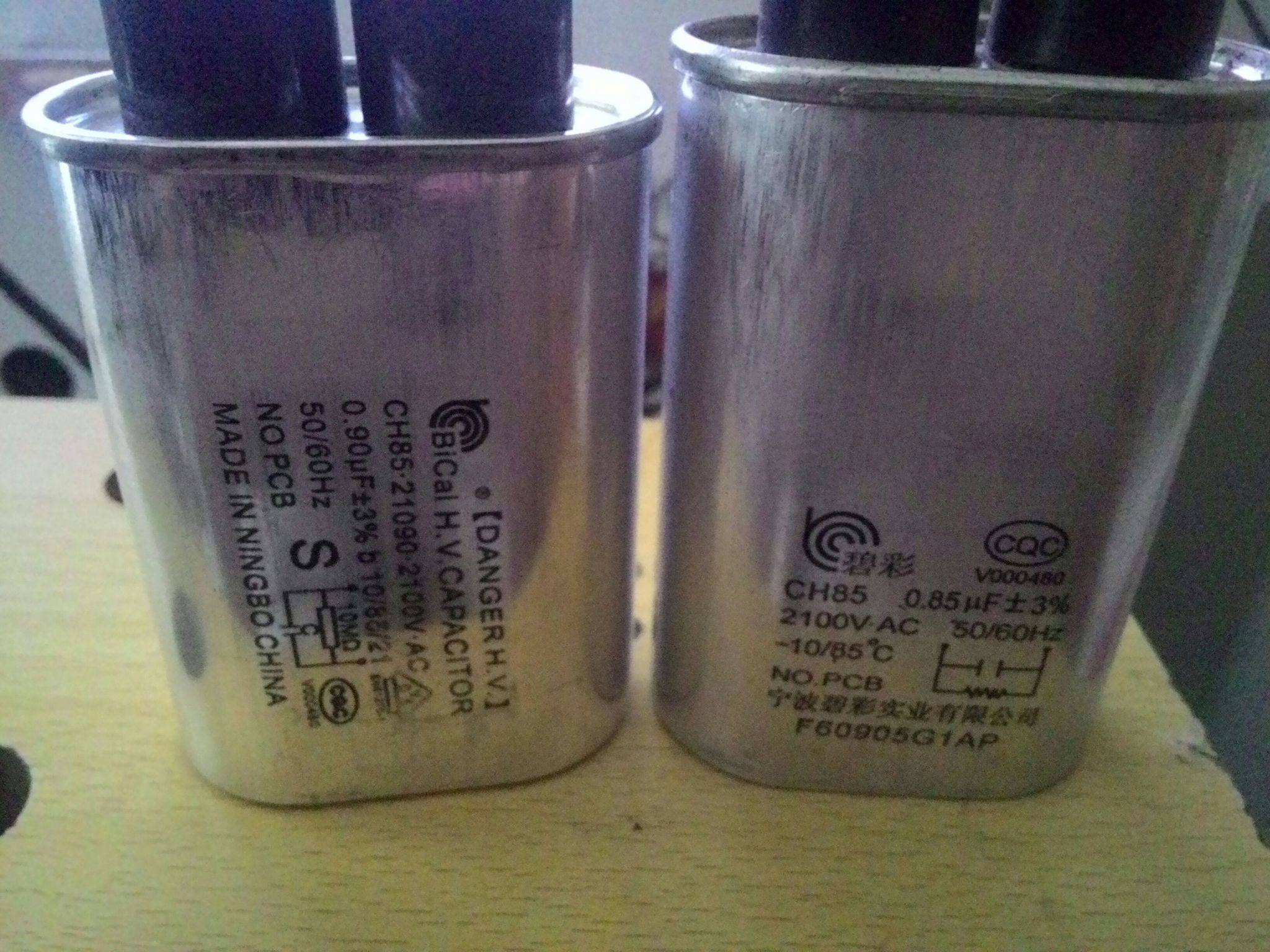

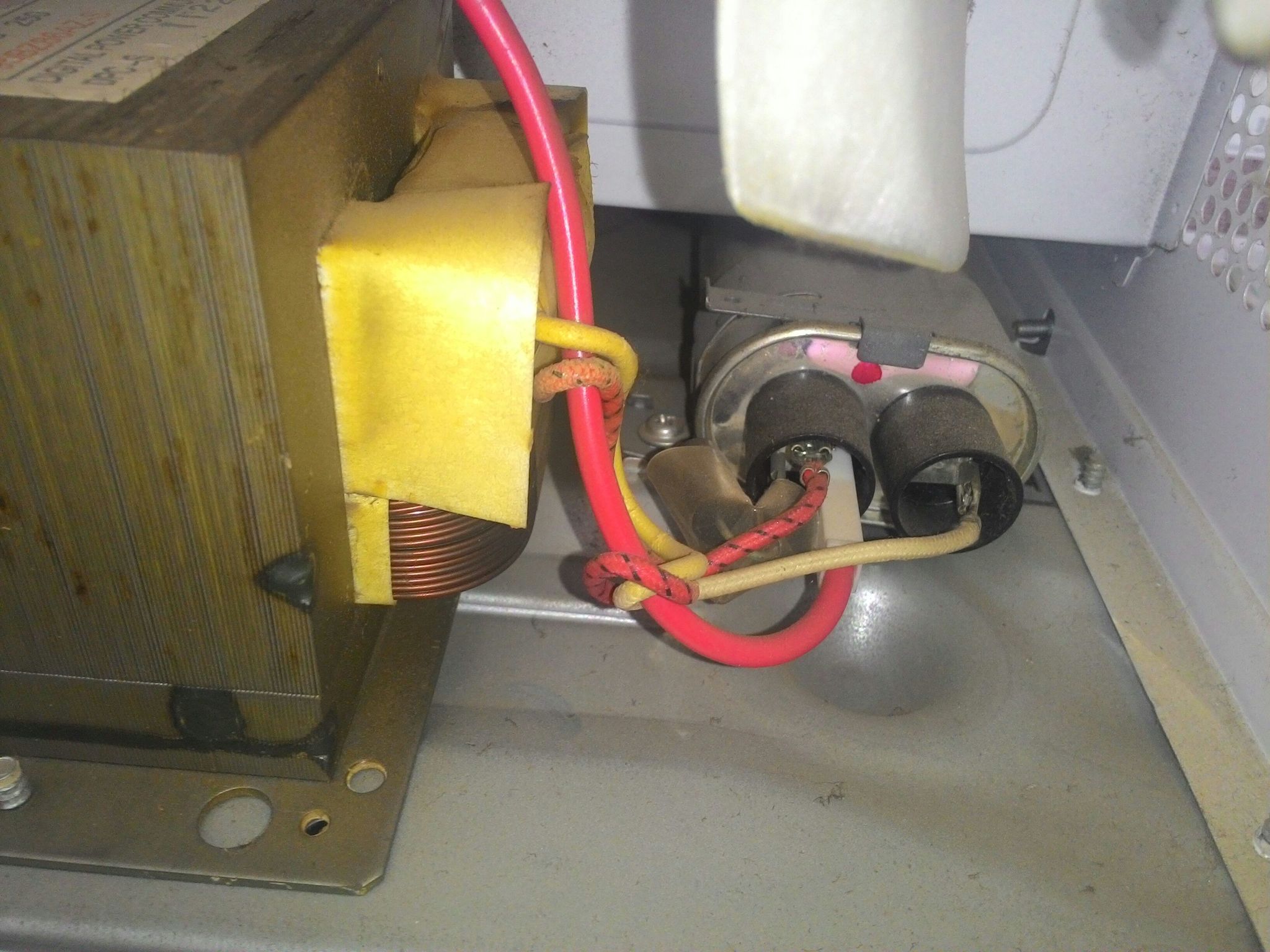

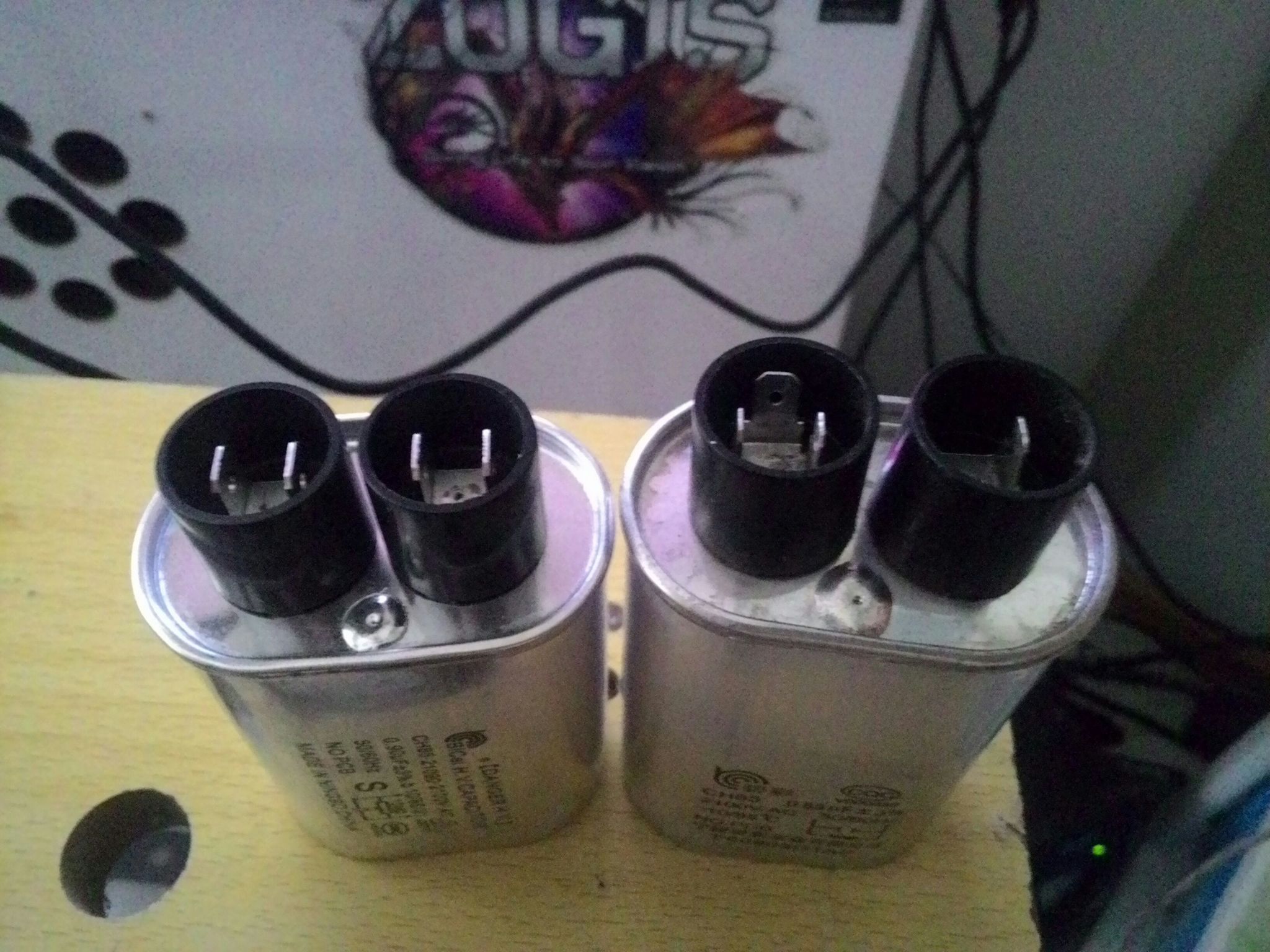

hoje contudo, um drama... o cap original e podem ver na figura, tem 3 conectores. Um ao trafo, outro a outra parte, e o terceiro ao diodo.... e o que comprei, de 0,90micro/2100 (0,85 no original) tem duas patas por borne, vou ter de gambiarriar para o diodo



afora isso... quinta feira volto à sala de cirurgia, amanhã tenho aula

Compartilhar este post


Link para o post
Compartilhar em outros sites

@ilkyest Esses Capacitores só tem dois polos! Para facilitar a montagem, alguns vem com dois contatos em um dos polos, ou nos dois..., não importa... Ligue da forma que você achar mais fácil, o diodo já vem sempre polarizado de forma a ser, um lado parafusado na carcaça  e o outro lado vai para o capacitor.

Para usar os mesmos soquetes, você pode cortar o terminal do diodo que liga ao capacitor, e soldar o outro no local! Como todos os fios próximos são isolados, uma soldinha no terminal dele, não fará diferença....

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom saber...



quanto à capacitância não tem problema também?



Compartilhar este post


Link para o post
Compartilhar em outros sites

não sei se entendi direito mas.. você mediu a continuidade daqueles 3 terminais juntos e achou que estava em curto? Posso rir?

Claro que não né (as duas respostas) Ou...? (kk)



Bom com esta capacitância, se usar multimetro analógico num escala de resistencia alta, o ponteiro vai e volta = capacitor pode estar ok. Num digital numa escala 20M vai aparecer alguns números e voltar a infinito.

DESCARREGUE ANTES!!!! (puts alertei depois!)



Quanto aos valores diferentes, penso não fazer diferença: +3% do menor com -3% do maior os valores meio que se cruzam



Compartilhar este post


Link para o post
Compartilhar em outros sites

@Isadora Ferraz



Citação

não sei se entendi direito mas.. você mediu a continuidade daqueles 3 terminais juntos e achou que estava em curto? Posso rir?

Claro que não né (as duas respostas) Ou...? (kk)



Bom com esta capacitância, se usar multimetro analógico num escala de resistencia alta, o ponteiro vai e volta = capacitor pode estar ok. Num digital numa escala 20M vai aparecer alguns números e voltar a infinito.

DESCARREGUE ANTES!!!! (puts alertei depois!)



Quanto aos valores diferentes, penso não fazer diferença: +3% do menor com -3% do maior os valores meio que se cruzam



1) não... os 3 terminais são um só... A continuidade foi medida entre as duas patinhas..... direita/esquerda.



2) não "vai e volta" fica em 0.00. No minipa fica em 0.0... e medindo continuidade, o minipa fica apitando... então por isso que troquei o capacitor



3) pois é... também pensei nisso, mas imaginei um horizonte de 3% a menor e ficaria maior que a capacitância do original, qual seja perguntar não ofende, indo naquela placa de transito:




Compartilhar este post


Link para o post
Compartilhar em outros sites

@ilkyest patinhas kk mas tá valendo irmão! É sério! Aqui no nosso mundo chamamos de terminais ou pinos mesmo. No caso, terminal faston macho. ok não agregou nada mas quis registrar.



Sobre tolerâncias parte I... antigamente - muito mesmo... Bruno ou outro ancião deve lembrar.- capacitores e resistores tinham-na de 20% e tudo (que não era microondas) funcionava a contento. De fato desconheço o motivo de o m.o. exigir + precisão. Se Bruno ou você caro leitor achar que deve (e souber), seria curioso saber o porquê. Mas consigo viver sem esta informação.. é sério.

Sobre perguntar não ofende, um upgrade: quem pergunta é tolo por 5 minutos. Quem não, pra sempre.

Sobre tolerâncias parte II.. é isso.. TOLEREM-ME kk



1 ou + abraços!

Outro nome fofo para as suas 'patinhas' kk  ... conectei coincidência cronológica casual

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom. Amanhã, ou talvez hoje ainda,  a deusa gambiarra vai pegar, e vou tentar arrumar esse microondas... m.o..



Soldador alicates e deusa em ação.



Qual a função do diodo no microondas? Eu não consegui chegar à conclusão do uso dele.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tá.. mas então ele tá orientado ao capacitor?

Compartilhar este post


Link para o post
Compartilhar em outros sites

O magnetron é uma válvula, como já deves saber. Para seu funcionamento, deve ser aplicada uma tensão positiva na placa da válvula.

Então o diodo tanto serve para retificar a tensão alternada vinda do trafo, como dobrar esta tensão junto com o capacitorfig_1_microondasMW1400.jpg.641df7086c844

Veja o esquema acima para melhor entendimento.
