tuteras

Como controlar motor de passo ak56h8 com arduino?

Recommended Posts

Possuo um placa Arduino Uno, um driver ULN2003 e um motor de passo 28BYJ-48. Segui um tutorial e consegui fazer ele funcionar tranquilo: http://blog.filipeflop.com/motores-e-servos/controlando-um-motor-de-passo-5v-com-arduino.html

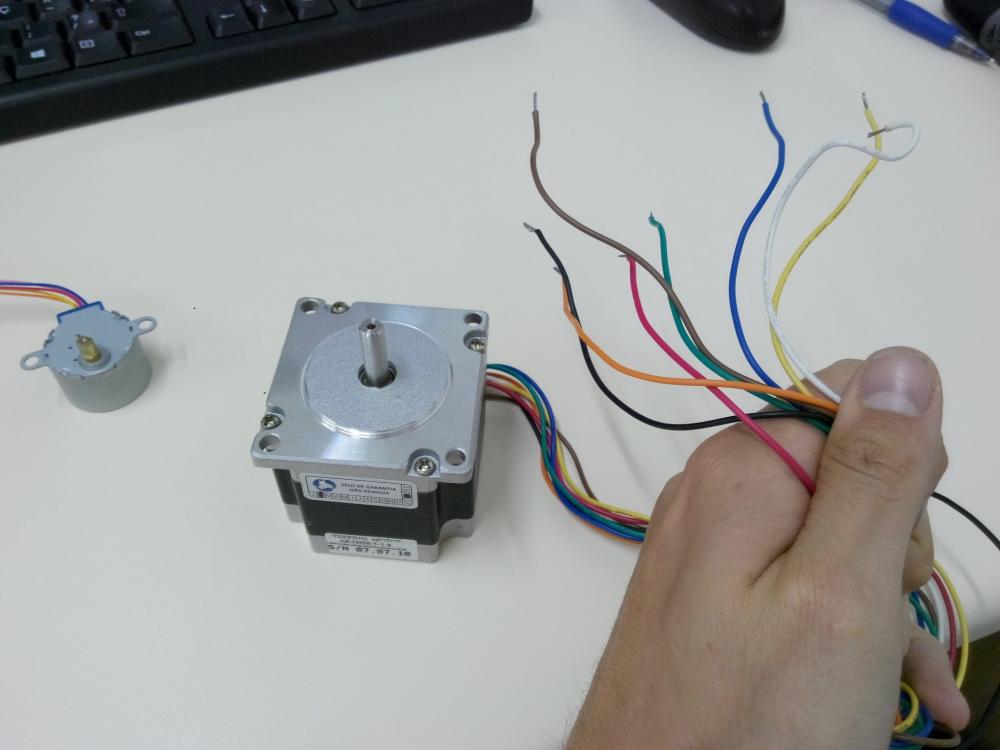

Porém posteriormente eu comprei um motor mais forte, o AK56H8 da Neoyama, porém este veio com 8 FIOS! E eu não tenho ideia de como trabalhar com ele, alguém sabe por onde posso começar a estudar como fazer ele funcionar ou se posso achar uma relação de funcionamento com o motor menor?
Segue o datasheet: http://www.neoyama.com.br/site/uploads/sap/MOTOR%20DE%20PASSO%20-%20NEMA:%2023%20-%20Torque:%207%2000%20kgfcm%20-%20Corrente:%201%2040%20A%20-%20dat-I000983.pdf






Compartilhar este post


Link para o post
Compartilhar em outros sites

Penso que se você colocar AM-AZ-LR-MR (os do seu) em comum, você pode considerar como o de 6 fios como abaixo



Motor6Fios.gif onde está Fio1 Fio2 você vai ter os 4 fios acima...



Que vão se transformar e 5 fios como abaixo









from...



http://rogercom.com/pparalela/IntroMotorPasso.htm

(super legal o site rogercom!)

Obviamente deves rever a lógica de acionamento

Este motor parece + parrudo. Veja se o driver aguenta

Compartilhar este post


Link para o post
Compartilhar em outros sites

@tuteras ,



Vai ter de trocar o seu driver ... precisa de um que forneça 3A por fase ....



Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito obrigado pela ajuda pessoal, qual driver eu poderia usar para aguentar o tranco? Só conheço o ULN2003.



Isadora, não entendi muito em o seu esquema, poderia ser um pouco mais específica? você diz unir os fios em um só?



AM-AZ-LR-MR, não consegui entender muito bem essas cores.

Compartilhar este post


Link para o post
Compartilhar em outros sites
