Como conectar bobina no isis proteus

Programador15 · 9 de maio de 2016

Boa noite Galera, eu encontrei esse esquemático aqui no fórum que foi publicado alguns anos atrás e tento simular no Isis Proteus. Tentei simular mas a simulação funcionou com a rotação apenas de um lado com a bobina conecta em paralelo com a bateria de 12 volts e no caso tento simular a rotação de um lado e depois rotacionar do outro lado. Vocês ajudariam por favor?

http://imageshack.com/a/img922/1041/RwLTDF.jpg
http://imageshack.com/a/img921/2820/eWhRxb.jpg

aphawk · 9 de maio de 2016

@Programador15 ,

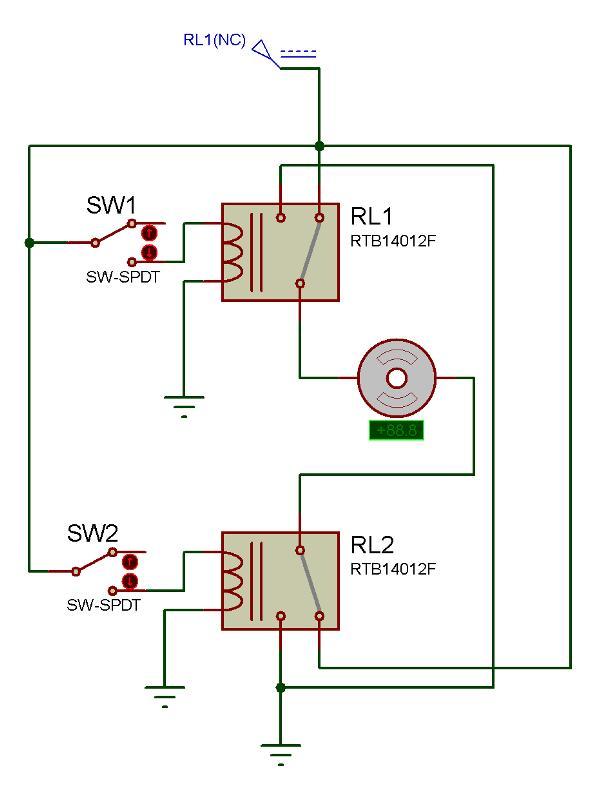

Este circuito contém duas chaves : ambas em repouso o motor fica parado. Ligando a primeira, o motor vai em um sentido; se acionar a segunda, vai em outro sentido, ok ?

Paulo

TESTE MOTOR.pdsprj

Programador15 · 9 de maio de 2016

ok, se colocar outro relé NA e NF para acionar ambos sentidos do motor seria possível?

aphawk · 9 de maio de 2016

@Programador15 ,

Que tal você dizer o que que você quer exatamente ?

voce pode usar um só relé para determinar qual o sentido de rotação do motor, desde que seja um relé de dois polos / 2 posições. Mas precisará de mais algum tipo de controle de liga/desliga para parar o motor.

Paulo

Programador15 · 9 de maio de 2016

Certo, não sei ligar o relé no Proteus. Eu procuro simular um sensor de fumaça que aciona cada sentido de rotação do motores DC mas não deu certo. Um manual desses sensores indicavam 2 terminais da alimentação e outros dois sendo NA e NF quero ver o funcionamento no Proteus acionando de ambos os lados

http://www.kidde.com.br/Documents/Manual_P3010H_P3010L.pdf

aphawk · 9 de maio de 2016

@Programador15 ,

Esse sensor que você postou o manual não tem nenhuma saída externa NA ou NF.

Mas vamos seguir em frente : se tivermos um detetor que tenha uma saída que sirva para a gente acionar um relé, temos apenas uma possibilidade , que seria ativar ou desativar o motor. Não temos uma outra possibilidade tipo inverter a rotação do motor.

Ou imaginando que esse motor ficaria ligado 24 horas, sempre rodando em alguma direção, aí sim é possível fazer o sensor mudar o sentido de rotação do motor. Isto serve para você ? Se servir, eu mudo o circuitinho que postei para fazer essa inversão a partir de um contato NA ( que é o padrão, embora quase sempre exista um contato NA e um contato NF ) .

Paulo
