Circuito de retardo por relê

Recommended Posts

Saudações.

Estou precisando de um circuito simples que, ao ser energizado, aguarde uns 5 ou 10 segundos para só então acionar um relê NF. Montei ambos os esquemas abaixo, mas ambos acionaram o relê imediatamente ao receber energia... Ambos projetos dizem que retardam o início em 7 segundos ou mais... Alguém sabe dizer o que pode estar ocorrendo? Cheguei a testar com capacitor de 4700uF mas não mudou nada, continuou ligando de início, sem retardo...

Outro detalhe que também preciso é que o relê seja desativado imediatamente quando o circuito for desenergizado, mas ironicamente, aí sim ele demorava alguns segundos para desarmar devido a tensão da fonte de alimentação, que ao ser desligada, reduzia a tensão lentamente... Há alguma maneira fácil de implementar o corte imediato do relê usando energia DC ou teria que projetar um circuito que funcionasse em AC?



Minha necessidade é que ao ser ligado, o relê demore alguns segundos, e ao ser desligado, o relê desative rapidamente. Alguém ajuda?






circuito bc548.png



Compartilhar este post


Link para o post
Compartilhar em outros sites

Achei esse outro aqui, será que daria certo? :mellow:






Power-On Time Delay Relay


Here's a power-on time delay relay circuit that takes advantage of the emitter/base breakdown voltage of an ordinary bi-polar transistor. The reverse connected emitter/base junction of a 2N3904 transistor is used as an 8 volt zener diode which creates a higher turn-on voltage for the Darlington connected transistor pair. Most any bi-polar transistor may be used, but the zener voltage will vary from about 6 to 9 volts depending on the particular transistor used. Time delay is roughly 7 seconds using a 47K resistor and 100uF capacitor and can be reduced by reducing the R or C values. Longer delays can be obtained with a larger capacitor, the timing resistor probably shouldn't be increased past 47K. The circuit should work with most any 12 volt DC relay that has a coil resistance of 75 ohms or more. The 10K resistor connected across the supply provides a discharge path for the capacitor when power is turned off and is not needed if the power supply already has a bleeder resistor.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pode dar sim. Considere aquele transistor invertido com um zener ~6V. Nada a ver o 10K pro seu propósito de desligar de imediato. Leia abaixo sobre o botão reversível...



No circuito de cima, troque R1 de 22R pra um beeeem maior tipo 10K a 100K. Pra desligar rapidinho considere colocar S1 como chave reversível, um diodo antiparalelo em R1, o outro lado (n.f.) da chave no gnd

.

Editado por Isadora Ferraz

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esqueça aquela chave da primeira figura, não montei com ela. A única chave que existe é a de liga/desliga na fonte, entre o AC da tomada e o trafo; E como essa chave possui terminais para 2 ligações independentes, posso usar os demais para cortar um polo da saída DC da fonte simultaneamente ao desligá-la, interrompendo assim imediatamente a tensão que aciona o circuito de retardo. Acho que isso mataria o problema do desligamento atrasado, o que acha?



Vou testar um resistor maior para ver se o retardo aumenta. Obrigado.







Editado por phk

Compartilhar este post


Link para o post
Compartilhar em outros sites
8 horas atrás, phk disse:








Troquei o resistor R1 de 22R para 100K e nada... Continua acionando o relê de imediato, sem retardo algum... O cap que pus é de 1000uF. O que faço prá conseguir um retardo de alguns segundos, rss?



Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu uso o segundo esquema que você mandou num bypass de um resistor... Ele funciona bem, da uns 7 segundos de delay...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ops, acho que descobri algo aqui... os transistores que me venderam como BC548 são na verdade BC369... :eek: Tava tão apagado que só consegui ler com uma lupa 30x...

Compartilhar este post


Link para o post
Compartilhar em outros sites

pois é... Eu tenho uns 2SC1845, é NPN, será que serve?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Deu certo com o 2SC1845, rsss. Com 8K no lugar do 22R está dando uns 7 segundos.





Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, faller disse:

Veja o segundo circuito ai ( #2 )

faller, eu tinha descartado as opções com o 555 por causa do espaço, não cabe... Mas esse que postou seria ótimo.



10 horas atrás, FelipeZ. disse:

Eu uso o segundo esquema que você mandou num bypass de um resistor... Ele funciona bem, da uns 7 segundos de delay...

FelipeZ, aqui só o do primeiro esquema que postei funcionou. O do segundo esquema (abaixo) não retarda o início, já aumentei o cap e o RV2 e nada... Você modificou algo?



20 horas atrás, phk disse:

circuito bc548.png





Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, FelipeZ. disse:

Eu me referia ao do segundo post segundo post, que usa um npn sem uma perna ali....



É só inserir, na base de Q1, em série, um diodo zener de 5,1 Volts com sua setinha de identificação voltada para o capacitor que vais chegar ao esquemático do transistor perneta, e isso já lhe foi dito ai por cima pela Isadora..



Esse tipo de circuito pode apresentar vibração do relé no momento da comutação por não possuir histerese alguma a ajudar na comutação.. Esse vejo como sendo um problema da topologia transistor sem que se faça um schmitt-trigger

Compartilhar este post


Link para o post
Compartilhar em outros sites

Optei por usar o circuito abaixo (sem a chave S1). Prá finalizar, há como acrescentar algum diodo ou componente para que o relê desarme imediatamente ao desligar da energia, mesmo que a tensão da fonte caia lentamente?



A fonte que usarei é 21V DC.



Em 12/05/2016 às 23:36, phk disse:








Compartilhar este post


Link para o post
Compartilhar em outros sites

Experimente um diodo reverso (setinha para cima) em paralelo com C1

Na minha cabeça esse circuito dai haverá de operar o relé de imediato e desligar o mesmo depois de um tempo... Era isso que desejavas??? ou ao contrário... Que o relé se ligasse só após um tempo depois de alimentado...

Editado por faller

Compartilhar este post


Link para o post
Compartilhar em outros sites

faller, preciso que o relê retarde ao ligar e seja imediato ao desligar. Esse circuito eu já testei aqui e está ok. Troquei o resistor R1 de 22R por um de 8K2 e funcionou, deu uns 7 segundos de retardo ao ligar. :thumbsup:  Agora falta fazer o relê desligar de imediato ao desligar a fonte.



O diodo pode ser um 1N4148?

Compartilhar este post


Link para o post
Compartilhar em outros sites

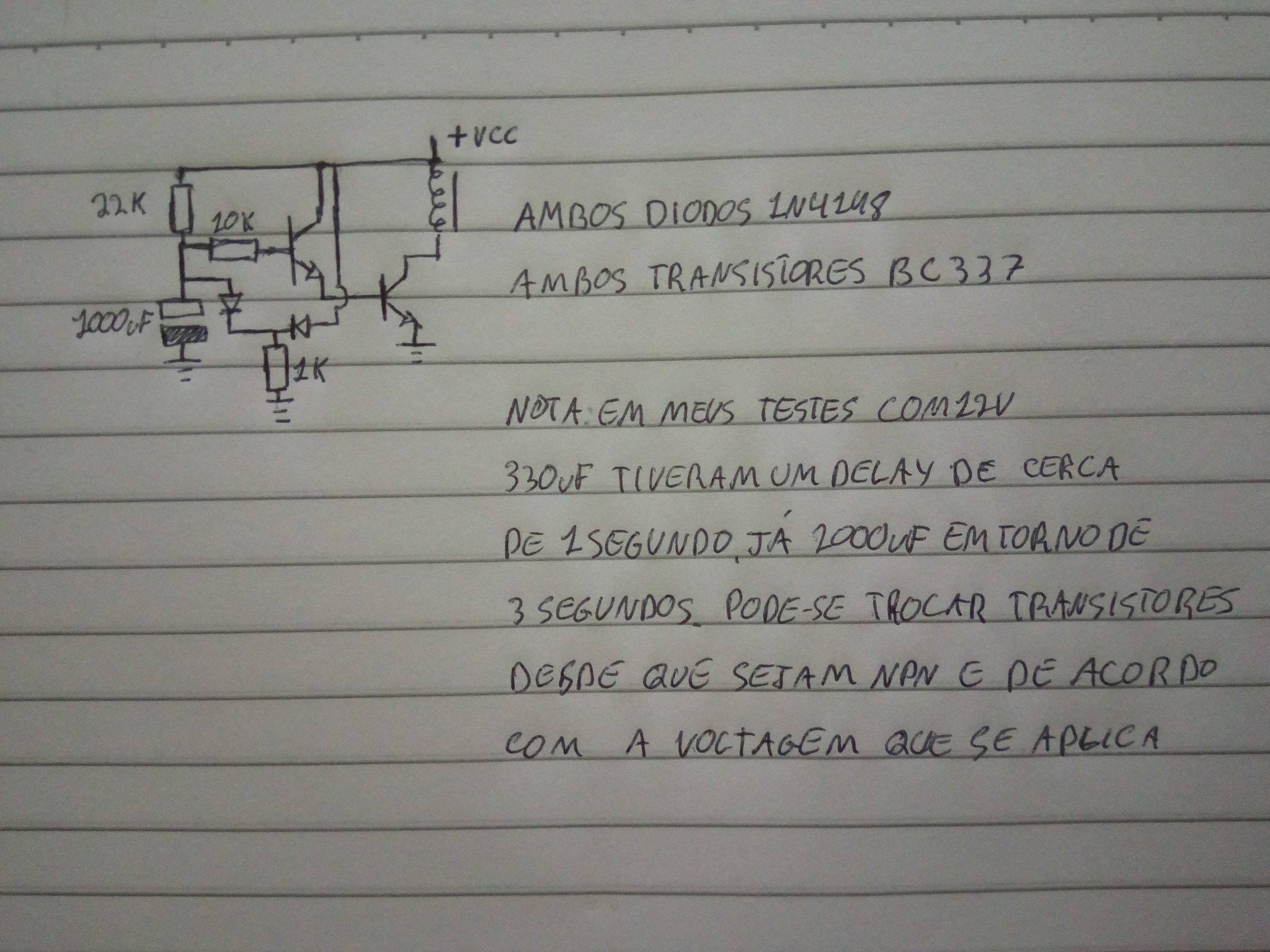

@wrbueno agora que vi a solução do amigo @Fabricio Schnorr ao qual também agradeço

Caso montou exatamente como está, por gentileza considere:

-aquele transistor da base merece um resistor no emissor se não vai praticamente dar um curto entre vcc e gnd

-considere não colocá-lo: ligue o 10K na base do outro

-um diodo em antiparalelo com a bobina

-gostei da solução pra descarregar o capacitor mas tem a opção de colocar o 1K entre vcc e gnd e um diodo em antiparalelo com 22K



abç
