Configurações do sistema de energia solar!!!

Recommended Posts

Olá a todos, e mais uma vez venho aqui para sanar as minhas duvidas!!!



Pretendo montar o meu projeto de captação de energia solar, para inicialmente alimentar um sistema ( off Grid) de 500w (nem todos os dispositivos estarão sempres ligados simultaneamente, porém, futuramente pretendo alimentar um sistema de 800w), e já estou na fase de orçamentos, começando com duas placas de 315w (315w + 315w = 630w). Dados abaixo no link:


 Painel Solar Fotovoltaico Policristalino de 315W Canadian Solar – CS6XP-315

 https://minhacasasolar.lojavirtualfc.com.br/prod,IDLoja,14743,IDProduto,5247309,painel-solar-fotovoltaico-painel-de-205w-a-260w-caixa-com-02-unidades-do-painel-solar-fotovoltaico-policristalino-de-315w-canadian-solar---cs6xp-315



Qual seria a controladora correta para essas placas? Tendo em vista, que acrescentarei mais placas e baterias posteriormente.



A bateria seria: Bateria Estacionária Bosch P5 4081 220Ah/240Ah, link abaixo:

https://minhacasasolar.lojavirtualfc.com.br/prod,IDLoja,14743,IDProduto,5231631,bateria-estacionaria-bosch-estacionaria-bateria-estacionaria-bosch-p5-4081-220ah-240ah





O inversor seria: Inversor de 1500W 12V/120V Xantrex XPower - 813-1500-UL

https://minhacasasolar.lojavirtualfc.com.br/prod,idloja,14743,idproduto,5066484,inversor-de-tensão-inversor-12v-para-110v-inversor-de-1500w-12v-120v-xantrex-xpower---813-1500-ul



Gostaria de receber sugestões e informações de custo/benefícios!!!



Desde já, agradeço pela vossa atenção!!!

Compartilhar este post


Link para o post
Compartilhar em outros sites

É bom contactar lojas e apresentar a necessidade para que o sistema fique corretamente dimensionado. É preciso verificar a latitude, horas de sol por dia, tipo de telhado ou local onde será instalado, tipo de fixação, se existe sombreamento e outros aspectos.

Pesquise Calculadora Solar no Google.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Acredite:

De 630w você só vai aproveitar uns 70% e olhe lá.

Vai restar apenas uns 441 watts para ser usado.



O melhor controlador é o tipo MPPT, pois ele consegue melhor aproveitamento.

Fuja dos controladores PWM. Possuem eficiência muito baixa.





  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
22 horas atrás, albert_emule disse:

Acredite:

De 630w você só vai aproveitar uns 70% e olhe lá.

Vai restar apenas uns 441 watts para ser usado.



O melhor controlador é o tipo MPPT, pois ele consegue melhor aproveitamento.

Fuja dos controladores PWM. Possuem eficiência muito baixa.

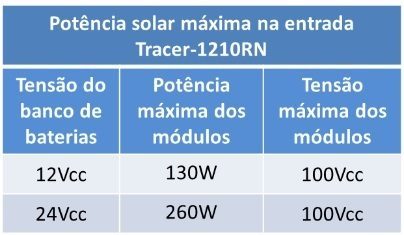

Obrigado por me ajudar!!! O meu receio é de a controladora não ser compatível com a potência da placa de 315w, e se a corrente da controladora está correta para o inversor trabalhar de acordo com os Watts a serem consumidos!!! Abaixo, uma legenda acerca da compatibilidade dos Watts da placa solar!!!




O que entendo é, que se eu tenho duas placas de 315w, logo eu tenho 630w, que na pratica terei 441w de acordo com o albert_emule, logo a controladora acima não suportara essas duas placas, procede?



Compartilhar este post


Link para o post
Compartilhar em outros sites

Procede. O controlador tem que suportar a corrente das cargas (lâmpadas, etc.) + a corrente para carregar a bateria e ser compatível com os módulos.



Por isso recomendo pedir sugestões dos conjuntos (módulos/controlador/baterias) para as lojas e depois nos informe aqui. Procure controladores do tipo MPPT, como o albert_emule indicou.



A questão da latitude e sombreamento no local é de extrema importância. Esses dados são essenciais para o correto dimensionamento, pois indicarão a quantidade diária de energia solar sol aproveitável pelos módulos e a quantidade de módulos necessários.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
11 minutos atrás, PPBRVIDA disse:

Obrigado por me ajudar!!! O meu receio é de a controladora não ser compatível com a potência da placa de 315w, e se a corrente da controladora está correta para o inversor trabalhar de acordo com os Watts a serem consumidos!!! Abaixo, uma legenda acerca da compatibilidade dos Watts da placa solar!!!




O que entendo é, que se eu tenho duas placas de 315w, logo eu tenho 630w, que na pratica terei 441w de acordo com o albert_emule, logo a controladora acima não suportara essas duas placas, procede?





Essa da tabela não suporta.



A maioria das perdas de potência se dão no processo de recarga da bateria e no processo de transformação de 12V em 127V ou 220V.



O controlador terá que suportar os 630 watts.

Daí você vai precisar de um destes:

https://www.energiapura.com/content/controlador-de-carga-flexmax-mppt-60a



Infelizmente não tem para onde correr. É cara mesmo.

Um destes custa na faixa de R$1.000,00

Um controlador de carga MPPT de 60 amperes





http://pt.aliexpress.com/item/100-TURE-60A-MPPT-Solar-Charge-Controller-RS232-RS485-With-Modbus-Protocol-CAN-Bus-12V-24V/32478760026.html?spm=2114.42010208.4.114.bntHFE



Atualmente eu só estou confiando em marcas famosas dos estados unidos.

Marcas chinesas tem se demostrado um lixo.

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites
12 minutos atrás, albert_emule disse:



Essa da tabela não suporta.



A maioria das perdas de potência se dão no processo de recarga da bateria e no processo de transformação de 12V em 127V ou 220V.



O controlador terá que suportar os 630 watts.

Daí você vai precisar de um destes:

https://www.energiapura.com/content/controlador-de-carga-flexmax-mppt-60a



Infelizmente não tem para onde correr. É cara mesmo.

Um destes custa na faixa de R$1.000,00

Um controlador de carga MPPT de 60 amperes





Obrigado!!!



Compartilhar este post


Link para o post
Compartilhar em outros sites

@PPBRVIDA



Eu compraria este aqui da marca Schneider Electric (Um grupo multinacional francês, especializada em produtos e serviços para distribuição elétrica, controle e automação industrial.)

http://solar.schneider-electric.com/product/conext-mppt-60-150/

Eu só substituiria esta marca por outra de mesmo nível de confiabilidade, tal como os produtos da ABB.



Veja o manual:

http://solar.schneider-electric.com/wp-content/uploads/2015/09/conext-mppt-60-150-install-owners-guide-975-0400-08-01-rev-g_por.pdf





No mercado tem muito lixo Chinês.

É muito preocupante.



O mais impressionante é que a maioria dos lixos chineses estão homologados pelo inmetro, tidos como adequados para serem usados em sistemas solares.



O inmetro não atesta qualidade do produto e nem eficiência energética.

Apenas atesta que o produto é seguro para as pessoas e que não irá poluir a rede elétrica, atendendo as exigências, como no caso dos inversores Grid tie.



Curiosamente chineses também vendem produtos bons, mas estes produtos estão com as grandes marcas.



Por segurança, é bom comprar de marcas que já são tradicionais no mercado:

ABB, Schneider Electric e outras mais.





  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 minuto atrás, albert_emule disse:

No mercado tem muito lixo Chinês.

É muito preocupante.





Curiosamente chineses também vendem produtos bons, mas estes produtos estão com as grandes marcas.





Olha, eu tenho um pouco de experiência em compras de produtos na China, e de encomendar um produto específico para vender aqui no Brasil. Ví cada coisa que me assustou bastante.



Eles podem fabricar o produto de diversas maneiras, com diversas qualidades, e na verdade quem decide é o COMPRADOR, ou seja, nós, brasileiros, que seguimos a lei de Gérson : O negócio é levar vantagem em tudo, cerrrrrto ????



Não ponha a culpa nos chineses. Eles apenas querem receber pelo que fabricam, e claro que se pagarmos pouco, eles vão fabricar com baixa qualidade. Mas somos nós, que encomendamos o produto, os únicos culpados por isso !



A culpa de termos no Brasil produtos de baixíssima qualidade é EXCLUSIVAMENTE NOSSA.



Não sei porque tanta gente quer tapar o Sol com a peneira.



Vocês nunca se perguntam o porque que existem pessoas que compram tudo o que é produto pifado aqui no Brasil ( fontes de computador, placas mães, placas de vídeo, etc... ) ?



Existe um mercado enorme de reaproveitamento de componentes na China, justamente por causa de pessoas que insistem em pagar barato um determinado produto para depois revender e ganhar um lucro absurdo.



Existem milhares de pequenas empresas que simplesmente desmontam tudo, dessoldam tudo, e reaproveitam o que ainda não ficou totalmente danificado....



Paulo
