RESOLVIDO Caixa ativa csr-4000 - fonte inoperante.

Recommended Posts

Boa tarde, estou com esta caixa que chegou com a fonte inoperante. Logo de cara já identifiquei dois capacitores de 10.000uf/35v estourados, efetuei então a medida de tensão de saída do transformador toroidal que segundo sua etiqueta é de 120v/240v/AC e saida= 24.5-0-24.5v e foi aí que fiquei em dúvida, medindo a saída do mesmo (fios azul-preto-azul) um lado do transformador apresenda 12v e o outro 24v, alguém já pegou uma caixa dessas para confirmar as tensões de saída deste transformador ou que possa disponibilizar o esquema da mesma.

Obs. Entrei em contato com o fabricante e o técnico que me atendeu disse que - acreditem se quiser - nem eles tem o esquema!!!!

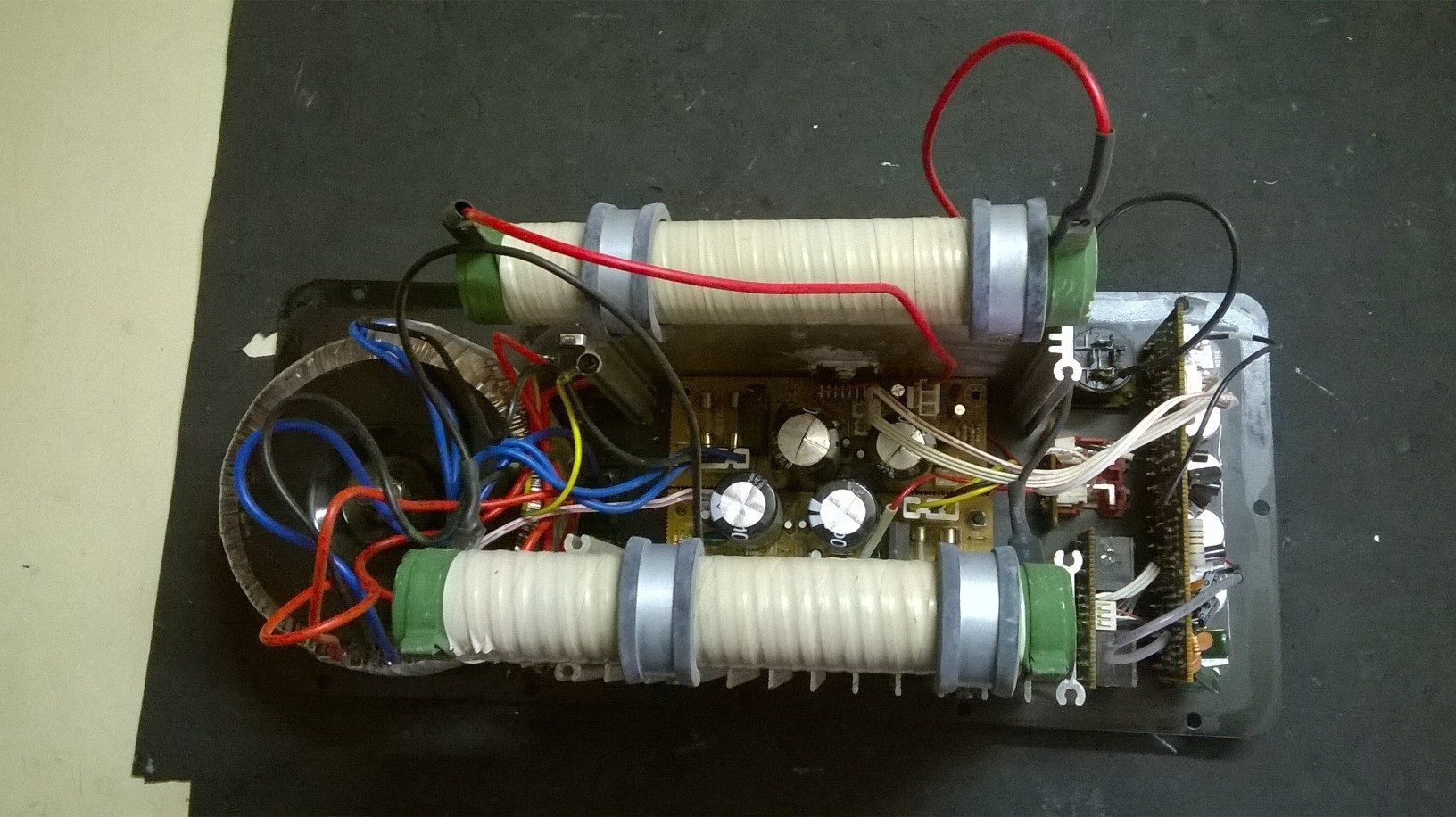

Vai ai um foto do amplificador. (isso em época deve frio deve servir de aquecedor também - só pode!)




Compartilhar este post


Link para o post
Compartilhar em outros sites

Os ferrites são para filtro passa baixo, possivelmente. Os caps estourados podem ser queima de diodo, ou ligados errado em alguma manutenção,



Tente outra fonte, de 12V, e ligue após a ponte de diodos. Ou até uma bateria. Se der sinal, é porque era problema no trafo (geralmente são 110V, ou ligados em 110V, daí é paf)



Essas placas geralmente usam um TDA, ou um LM2822, algumas pelo menos. Em geral se não roncar ao ligar errado não foi-se o TDA...



TEria como postar mais fotos dela^?

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa tarde ilkyest, umas das placas já consegui testar, a outra comprarei os capacitores para testa-la, elas estão usando o c.i TDA7294.

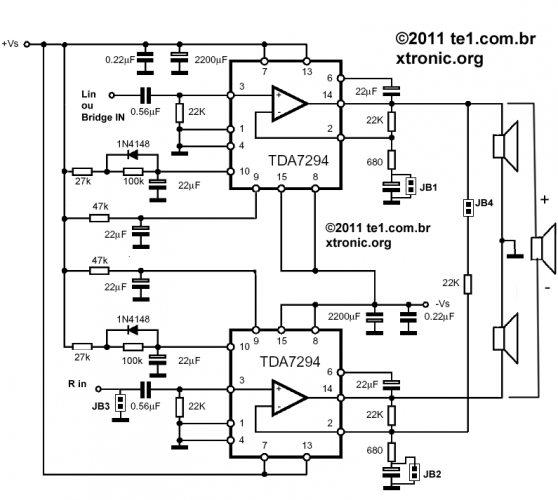

O esquema que estou usando com referencia é o que seguem anexo (site: toni eletonica)






Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa tarde a todos, estou escrevendo dar este tópico como resolvido. Aconteceu que, procurei aqui na minha região alguém que trabalhasse com rebobinamento de transformadores toroidais e não encontrei ninguém que pudesse realizar o trabalho neste transformador, sugeri ao cliente a compra de um transformador novo e como ficaria muito caro o cliente disse que se funcionasse do jeito que esta ele já ficaria satisfeito. Efetuei então a troca do componentes danificados, deixei a caixa em testes e constatando que funcionou normalmente entreguei ao cliente. Desde já obrigado a todos pelas colaborações.

Gostaria de saber como faço para editar o tópico para resolvido?
