Circuito de controle velocidade fan, como juntar com bargraph

Recommended Posts

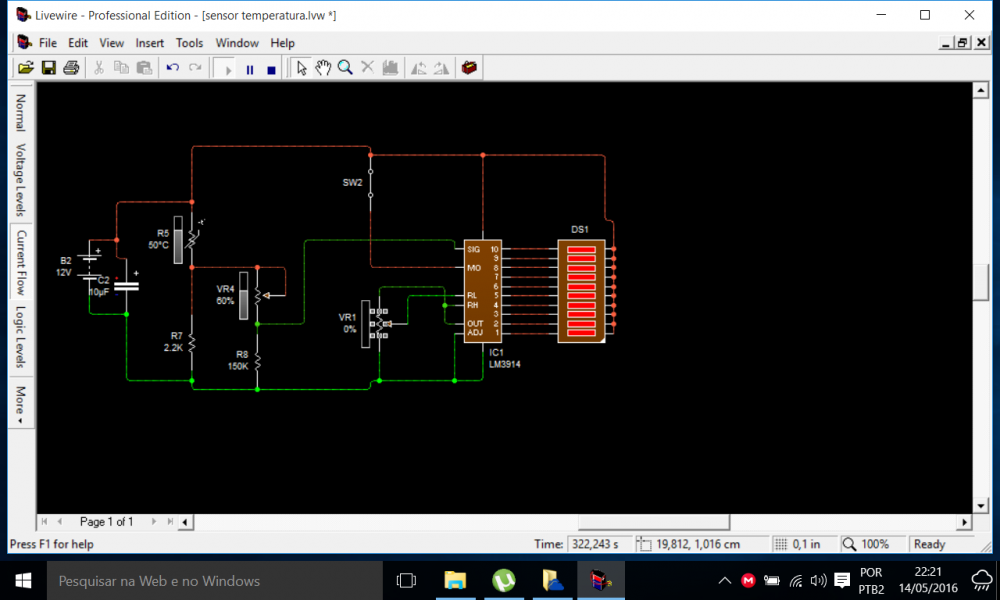

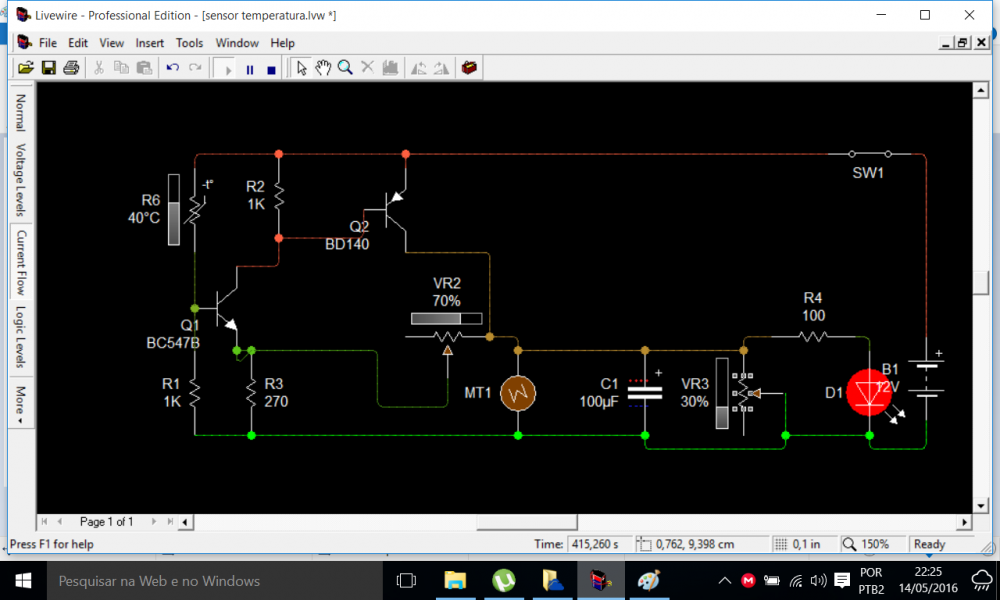

Tenho esse sensor/controle temperatura da primeira foto que funciona muito bem,o que queria saber é se tem como "juntar " ele com o circuito de bargraph da segunda foto.

o circuito bargraph nao tenho montado apenas simulado, e no simulador funciona.



obrigado.



Compartilhar este post


Link para o post
Compartilhar em outros sites

@Jaime Francisco da Silva ,



Vou tentar te ajudar :



No segundo circuito, a indicação da temperatura não é linear.... depende de um divisor de tensão, e essa função não tem nada de linear.



Se quiser algo linear, use um LM35 como sensor de temperatura, o princípio está aqui :



http://designsamli.typepad.com/blog/2012/11/led-thermometer.html



Agora, para substituir o seu circuito controlador do fan :



https://circuitschematicelectronics.blogspot.com/2011/03/fan-control-temperature-using-sensor.html



Um pouco de estudo e você vai conseguir usar só um LM35 para usar nos dois circuitos !



Boa diversão !



Paulo
