Essa placa-mãe da para conectar 5 coolers fan?

Recommended Posts

To querendo comprar este gabinete é da X-Trike Bi-Turbo que da para colocar 5 coolers fans, a placa-mãe que cito em baixo da para conectar 5 coolers?



Características:
- Marca: Gigabyte
- Modelo: GA- 970A-DS3P



Especificações:
- Fator de Forma: ATX
- Versão: 2.0
- iTE I/O Controller Chip
- Dimensão Aproximada: 30.5 x 21,5cm



CPU Soquete AM3+:
- AMD AM3 + FX processadores
- AMD AM3 Phenom / AMD Athlon II



Memória:
- 4x Sockets DIMM DDR3 1.5V com suporte para até 32GB de memória do sistema
- Arquitetura de memória dual channel
- Suporte para DDR3 2000 (OC) / 1866 / 1600 / 1333 / 1066Mhz



Áudio:
- Realtek ALC887 codec de áudio
- Áudio de Alta Definição
- Canais: 2 / 4 / 5.1 / 7.1
- Suporte para S / PDIF Out



LAN:
- Realtek chip de LAN Gigabit Ethernet (10/100/1000 Mbit)



Slots de expansão:
- 1x Slot PCI Express 2.0 x16, rodando em x16 (PCIEX16)
- 1x Slot PCI Express 2.0 x16, rodando a x4 (PCIEX4)
- 3x Slot PCI Express 2.0 x1 expresso



Armazenamento:
- 6x SATA 6Gb/s conectores suportando até 6 SATA 6Gb/s
- Suporte para RAID 0, RAID 1, RAID 5, RAID 10 e JBOD



USB:
- Até 12 portas USB 2.0 / 1.1 (6 portas no painel traseiro, 6 portas disponíveis através do conectores internos USB)
- Até 4 portas USB 3.0 / 2.0 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)



Conectores internos de I / O:
- 1x Conector de alimentação principal x 24-pin ATX
- 1x 4 Pinos ATX conector de alimentação 12V
- 6x SATA 6Gb / s conectores
- 1x Conector de ventoinha CPU
- 2x Conectores de ventoinha do sistema
- 1x Cabeçalho fã de energia
- 1x Cabeçalho do painel frontal
- 1x Conector de áudio do painel frontal
- 1x S / PDIF
- 1x USB 3.0/2.0 cabeçalho
- 3x USB 2.0/1.1 cabeçalhos
- 1x Jumper Clear CMOS



Conectores do painel traseiro:
- 1x Porta PS/2 do teclado
- 1x Porta PS/2 do mouse
- 2x USB 3.0 / 2.0
- 6x USB 2.0 / 1.1
- 1x Porta RJ-45
- 3x Áudio jacks (Line In / Line Out / Microfone)



Bios:
- 2x 32 Mbit Flash
- Utilização de IAM autorizado EFI BIOS
- Suporte para DualBIOS
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a



Compartilhar este post


Link para o post
Compartilhar em outros sites

voce não precisa conectar as ventoinhas na placa-mãe, pode conectar direto na fonte.

Essa placa-mãe suporta 2 fans, fora o da cpu.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Youko.Youkai compre este splitter da Akasa https://www.guerradigital.net/cabos-e-adaptadores/fan/cabo-akasa-flexa-fp5-para-5-fans-4-pinos-ak-cbfa03-45.html



Você pode controlar até 5 fans (o CPU cooler incluídio) pelo PWM de uma saída da placa-mãe. Ele vem com um molex para plugar na fonte e alimentar os 5 fans. Ou seja, você não sobrecarrega a placa-mãe e ainda pode controlar todos os fans pelo PWM.



Mas se atente que para que os fans do gabinete sejam controlados pelo PWM eles precisam ser de 4 pinos, geralmente mais caros.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Wal SJC @Contiusa Que cabo molex está nesta fonte?



Características:
- Marca: PC Yes
- Modelo: 22019

Especificações:
- Botão (Liga/Desliga)
- Cabeamento padrão
- Potência de 600W Real
- Padrão: ATX 12V V2.3
- Fans: 1 x 120mm
- Tensão 127 ~ 220V (Seleção Automática)
- Certificado de Eficiência: 80 Plus Bronze
- Cor: Preta
- Dimensões (CxLxA): 19 x 15 x 8,5 cm

Cabos:
- 1x ATX 12V – 600 mm
- 1x EPS 8 pinos 12V – 650 mm
- 2x PCI-E + 2 pinos – 600 mm
- 2x SATA x SATA x SATA – 420x150x150 mm
- 1x IDE x IDE x FDD – 420x150x150 mm
- 1x IDE x IDE – 420x150 mm

Informações adicionais:
- Suporte ao padrão ATX12V v2.3 mais recente e com compatibilidade retroativa aos sistemas ATX12V 2.2 e ATX12V 2.01.
- Compatível com placas mãe ATX e micro ATX, com conexão EPS 8 pinos.


Compartilhar este post


Link para o post
Compartilhar em outros sites

Então, na foto do splitter o molex é o conector da direita em cima. Vai na fonte. Toda fonte tem um cabo com conectores molex.


  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

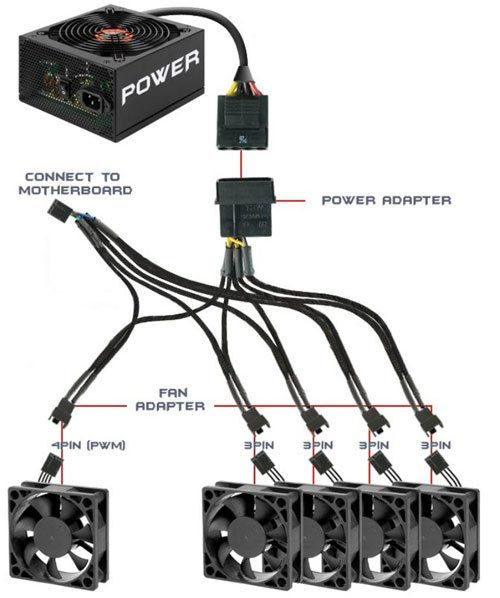

A foto já explica.



O conector molex (à direita em cima) vai em uma entrada molex da fonte. Toda fonte tem entrada molex. É esse conector molex que vai alimetar os fans.



O conector à esquerda em cima vai no CPU-fan. Ele vai controlar a rotação dos fans.



Dos cinco conectores para fans, separe o que tem quatro pinos para o CPU cooler.

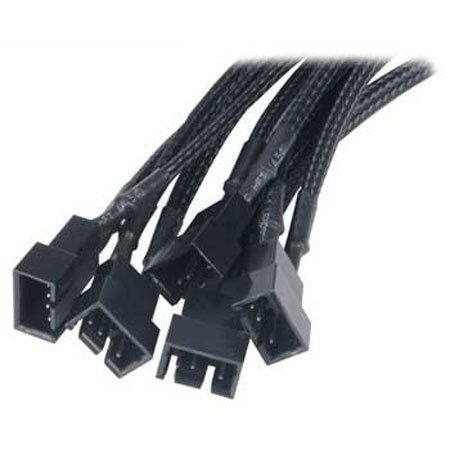

Os quatro conectores restantes terão um pino faltando (vide foto abaixo, repare que falta um pino no meio), mas serve tanto para fans de três ou quatro pinos.



Por que o pino faltando nos outros quatro? Porque o fan do CPU cooler é quem vai gerenciar a rotação, então só ele precisa de quatro pinos. Os outros vão na mesma rotação que o fan do CPU cooler determinar.



Sacou? Repare que o primeiro conector à esquerda tem 4 pinos. Esse é o "madrinha" que vai controlar os outros, que só tem 3 pinos.




Editado por Contiusa

Compartilhar este post


Link para o post
Compartilhar em outros sites
7 minutos atrás, Youko.Youkai disse:

mas onde se conecta esse adaptador?

O cabo IDE da descrição da fonte é o Molex, que foi sugerido.. Dois nomes diferentes, pra mesma coisa...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
6 horas atrás, Youko.Youkai disse:

@Wal SJC Em que cabo conecta na fonte?

Naquele último cabo que aparece na lista: 1x IDE x IDE – 420x150 mm

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 minutos atrás, RS Faria disse:

O cabo IDE da descrição da fonte é o Molex, que foi sugerido.. Dois nomes diferentes, pra mesma coisa...



haha, nem tinha visto

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mas esse que está conectado no PWM vai ditar o ritmo de todos os outros. O objetivo é você não lidar com o barulho de fans potentes rodando a 100% o tempo todo. Não adianta ele monitorar todos ao mesmo tempo porque a BIOS não saberia o que fazer com todos eles. É uma opção barata de controlar vários fans.



Para controlar vários fans ao mesmo tempo em rotações diferentes só com um controlador de fan ou se for uma placa-mãe boa com várias entradas de fans. Na maior parte das vezes você pode conectar dois fans no mesmo conector com um splitter de dois, mas todo splitter só se comunica com o PWM com um dos fans.



Ele poderia comprar dois splitters de 2, mas o PWR fan talvez não tenha controle nem de tensão. Pelo conector da placa-mãe ele poderia controlar dois de cada vez em velocidades fixas ou pelo PWM (se for parecida com a minha). Mas isso ele pode depois escolher um ou dois para deixar fixo na placa-mãe e os outros três variando com o CPU cooler.



Speedfan eu só oiço falar mal. Acho que já está ultrapassado, cheio de bugs.



Eu acho esse adaptador de 5 mais jogo do que comprar dois de dois, porque para mudar a velocidade do conector da placa-mãe ele precisa entrar no BIOS. E se for para deixar no PWM é a mesma coisa que esse adaptador de 5.
