Acionar rele 12v com 220v (4n25)

Posts recomendados

Ola.



Estou com a necessidade de acionar um rele 12V com um sinal 220v. Estou usando o esquema abaixo, que consegui aqui no fórum mesmo:




Estou alimentando o coletor do 4n25 com 12V e alimentando o rele com o emissor. O problema é que o sistema esta acionando e o rele em 60hz, tentei fazer um retificar do meia onda mas mesmo assim não estou conseguindo estabilidade. Alguém teria alguma solução ou teria que partir para um retificador de onda completa? Não queria complicar muito o sistema.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Utilize um diodo zener, uma fonte chaveada ou transformador com ponte retificadora. Qualquer circuito que receba 220v AC e forneça 12v DC lhe servirá.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tente um capacitor de 10 nF entre o pino 1 e 2 do opto acoplador. Se ficar com retardo na sensibilização reduza o valor desse capacitor até ficar de acordo.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Vou no caminho inverso...penso 10nF ser pouco. Tente 1...10uF ou +. Este tambem pode ser colocado entre 5 e 4

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado pela ajuda @Isadora Ferraz e @faller, mas só consegui solucionar o problema usando o esquema abaixo, colocando um capacitor de 2,2uF entre a saida do 4n25 e o GND, e ligando isso em um BC548 por um resistor de 1k (que esqueci de colocar nesse esquema).




Compartilhar este post


Link para o post
Compartilhar em outros sites

bacana que resolveu isso "sozinho".

Pra ficar eletronicamente coerente, por gentileza, considere corrigir a simbologia do transistor,  colocar um R entre B e E dele e outro em série com o 4n35

Compartilhar este post


Link para o post
Compartilhar em outros sites

meus amigos, primeiramente eu quero parabenizar ao excelente trabalho de todos aqui do forum. Eu quero pedir tb desculpas, se por um acaso o meu questionamento não tiver nada com o tópico aqui presente.

É o seguinte eu gostaria de realizar a confecção de uma solução de vídeo porteiro na minha residencia,  e conforme a foto  que estou anexando aqui, gostaria de pedir ajuda aos amigos.

O cenário é o seguinte: No portão da residencia tem uma camera que vai direto para uma tela de 7" alimentada com um carregador de 12v, que está instalada na parede da cozinha do lado do Monofone do Porteiro eletrônico. Eu quero  que essa tela apenas seja ligada com o toque do monofone.


Compartilhar este post


Link para o post
Compartilhar em outros sites

No caso o relé deve ser ligado no fio que vem da botoeira lá de fora.

Mas aí precisa também de um tipo de temporizador, senão vai desligar assim que a pessoa tira o dedo do botão, o mesmo que já acontece com o toque do interfone.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
14 horas atrás, Jailton Costa disse:

ligada com o toque do monofone.

O par de fios vermelhos nos contatos do n.a. do relé. Fácil de entender isso? Ótimo 1/2 caminho andado. O desafio agora é acionar a bobina do relé com o toque do monofone. Também relativamente fácil. Desmonte, solde um par de fios no buzzer do toque. Este par de fios na entrada 220V disso...


Capacitor maior tipo 10... 100uF.

Esquece... foi só pra conectar postagens...



Olha isso bem mais minimalista

circuito-rele-com-atraso-para-desligar.p

Só faltou um R de 1K em série com diodo e outro 10K em paralelo com capacitor. Se colocar um duns 1M e 100uF há uma boa possibilidade de ter seu...

9 horas atrás, Mestre88 disse:

tipo de temporizador,

Minimalismo total.

... melhor Q1 ser um mosfet...

abç

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, Isadora Ferraz disse:

O par de fios vermelhos nos contatos do n.a. do relé. Fácil de entender isso? Ótimo 1/2 caminho andado. O desafio agora é acionar a bobina do relé com o toque do monofone. Também relativamente fácil. Desmonte, solde um par de fios no buzzer do toque. Este par de fios na entrada 220V disso...


Capacitor maior tipo 10... 100uF.

Esquece... foi só pra conectar postagens...



Olha isso bem mais minimalista

circuito-rele-com-atraso-para-desligar.p

Só faltou um R de 1K em série com diodo e outro 10K em paralelo com capacitor. Se colocar um duns 1M e 100uF há uma boa possibilidade de ter seu...

Minimalismo total.

... melhor Q1 ser um mosfet...

abç



brigado pelas considerações.
Obs: A foto que eu postei foi desenhada por mim baseada em um projeto que vi um camarada instalando numa residência. Ele não quis compartilhar o esquema, mais quando perguntei a forma de o monitor ligar com o toque, ele ressaltou:

"Eu usei o acoplador ligado no alto falante do interfone, assim que tocar o sinal oscilante entra no foto acoplador e na saída do acoplador coloquei um transitor o qual fecha o relé de 12 volts e aciona a fonte de 12 volts que liga o monitor"


Pergunto-lhe! tem fundamento o que ele disse mesmo? Se positivo, poderia rabiscar o desenho e me passar?

P.S. Eu esqueci de mencionar que não entendo quase nada de eletrônica, mais com o esquema corro atrás e consigo realizar o projeto. Obrigado.

Compartilhar este post


Link para o post
Compartilhar em outros sites
50 minutos atrás, Jailton Costa disse:

não entendo quase nada de eletrônica

Isso dificulta um pouco mas não impossibilita. Sim tem todo o fundamento o que ele disse e é exatamente o 1º desenho que colei do post acima. Já o 2º que peguei da net, é mais eficiente e minimalista mesmo. Olha de onde veio...

http://blog.novaeletronica.com.br/circuito-atraso-rele/

tem uma listinha.

Acho que vai ter que se esforçar um pouco pra construir um. Não é difícil. Comece pesquisando sobre símbolos de eletrônica. p.ex.


1 hora atrás, Jailton Costa disse:

Ele não quis compartilhar o esquema,

Acho que ele não se expressou direito. Pouca gente tem esta incapacidade. Acho que ele não tem tempo ou não sabe como fazer o compartilhamento.

Compartilhar este post


Link para o post
Compartilhar em outros sites
11 horas atrás, Isadora Ferraz disse:

Isso dificulta um pouco mas não impossibilita. Sim tem todo o fundamento o que ele disse e é exatamente o 1º desenho que colei do post acima. Já o 2º que peguei da net, é mais eficiente e minimalista mesmo. Olha de onde veio...

http://blog.novaeletronica.com.br/circuito-atraso-rele/

tem uma listinha.

Acho que vai ter que se esforçar um pouco pra construir um. Não é difícil. Comece pesquisando sobre símbolos de eletrônica. p.ex.


Acho que ele não se expressou direito. Pouca gente tem esta incapacidade. Acho que ele não tem tempo ou não sabe como fazer o compartilhamento.



amigos, agradeço muito pela compreensão e boa vontade em ajudar. Só mais uma pergunta para que eu possa me aventurar nesse mundo fantástico dos componentes!! Qual é o software de que eu poderia utilizar como laboratorio que tenhamcomponentes como por exemplo: 4N25, afim de que eu possa fazer minhas simulações? pois esse da foto que achei não tem esse componente!


Compartilhar este post


Link para o post
Compartilhar em outros sites

Legalzin este. Nunca vi. Que componentes ele tem? Pro seu caso (o 2º circuito que te passei) bastam:

-transistor

-diodo

-resistor

-capacitor

-relé



No estilo deste seu de repente existe até simulador de circuitos on line



Agora, existem outros profissionais como proteus e multisim no entanto penso que não é seu momento.

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Isadora Ferraz disse:

Nunca vi. Que componentes ele tem?

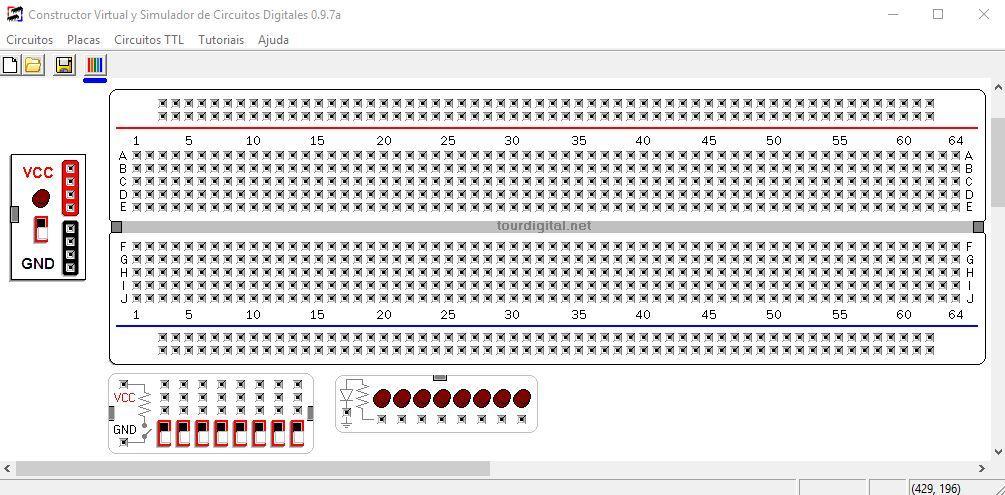

link: Construtor e Simulador Digital versão com menus em português, não precisa instalar, apenas baixar e executar.



Modelos de Circuitos Integrados Estándares

En la siguiente lista se muestran los circuitos integrados LS TTL modelados en este programa:

Circuitos combinacionalesAnd

7408 - And de 2 entradas (x4)

7411 - And de 3 entradas (x3)

7421 - And de 4 entradas (x2)

Nand

7400 - Nand de 2 entradas (x4)

7410 - Nand de 3 entradas (x3)

7420 - Nand de 4 entradas (x2)

7430 - Nand de 8 entradas

74133 - Nand de 13 entradas

Not

7404 - Not (x6)

Nor

7402 - Nor de 2 entradas (x4)

7427 - Nor de 3 entradas (x3)

74260 - Nor de 5 entradas (x2)

Or

7432 - Or de 2 entradas (x4)

Xor

7486 - Xor de 2 entradas (x4)

74386 - Xor de 2 entradas (x4)

And - Or - Invert

7451 - 2 productos, 2-3-entradas

7454 - 3-2-2-3 entradas

7455 - 2 productos, 4-entradas

Codificadores

74147 - Codificador de prioridad, 10 líneas a 4

74148 - Codificador de prioridad, 8 líneas a 3

Descodificadores

7442 - Descodificador 1 de 10 líneas (BCD a decimal)

7447 - Descodificador BCD a 7 Segmentos

74137 - Descodificador/demultiplexor 1 de 8 líneas

74138 - Descodificador 1 de 8 líneas

74139 - Descodificador/demultiplexor 1 de 4 líneas (x2)

74155 - Descodificador/demultiplexor 1 de 4 líneas (x2)

74247 - Descodificador BCD a 7 Segmentos

Multiplexores

74151 - Multiplexor de 8 líneas a 1

74153 - Multiplexor de 4 líneas a 1 (x2)

74157 - Multiplexor de 2 líneas a 1 (x4)

74158 - Multiplexor de 2 líneas a 1 (x4)

74298 - Multiplexor de 2 líneas a 1 con registro (x4)

74352 - Multiplexor de 4 líneas a 1 (x2)

74398 - Multiplexor de 2 líneas a 1 con registro (x4)

74399 - Multiplexor de 2 líneas a 1 con registro (x4)

ALU

74181 - Unidad lógica y aritmética de 4 bits

Generador de paridad

74280 - Generador/Revisor de paridad par/impar de 9 bits

Comparador

7485 - Comparador de magnitud, 4 bits

Sumadores

7483A - Sumador, 4 bits

74283 - Sumador, 4 bits

Circuitos secuencialesFlipflops

7473A - Flipflop JK flanco negativo(x2)

7474A - Flipflop D, preset, clear, flanco positivo (x2)

7476A - Flipflop JK, preset, clear, flanco negativo (x2)

74107A - Flipflop JK flanco negativo (x2)

74109A - Flipflop JK flanco positivo (x2)

74112A - Flipflop JK flanco negativo (x2)

74113A - Flipflop JK flanco negativo (x2)

74114A - Flipflop JK flanco negativo (x2)

Registros con Latches

7475 - 4 latches D

7477 - 4 latches D

74256 - Latch direccionable de 4 bits (x2)

74259 - Latch direccionable de 8 bits

74279 - 4 latches con set y reset

74375 - 4 latches D

Registros con Flipflops

74174 - 6 flipflops D

74175 - 4 flipflops D

74273 - 8 flipflops D con clear

74377 - 8 flipflops D con enable

74378 - 6 flipflops D con enable

74379 - 4 flipflops D con enable

Registros de Desplazamiento

7495B - 4 bits

74164 - Entrada serie, salida paralela

74165 - 8 bits, paralelo a serial

74166 - Entrada paralela, salida serie

74194A - bidireccional, 4 bits

74195A - 4 bits, universal

Memoria

74170 - Memoria de lectura y escritura 4 x 4

Contadores Asíncronos

7490 - Divisor por 2 y 5

7492 - Divisor por 2 y 6

7493 - Divisor por 2 y 8

74196 - Divisor entre 2 y 5

74197 - Divisor entre 2 y 8

74290 - Divisor entre 2 y 5

74293 - Divisor entre 2 y 8

74390 - Divisor entre 2 y 5 (x2)

74393 - Contador binario de 4 bits (x2)

74490 - Contador de décadas (x2)

Contadores Síncronos

74160A - Módulo 10, reset asíncrono

74161A - Módulo 16, reset asíncrono

74162A - Módulo 10, reset síncrono

74163A - Módulo 16, reset síncrono

74168 - Bidireccional, módulo 10

74169 - Bidireccional, módulo 16

74190 - Módulo 10

74191 - Módulo 16

74192 - Bidireccional, BCD

74193 - Bidireccional, módulo 16

74669 - Bidireccional, módulo 16

NOTA: el pin bidireccional del 7447 se ha modelado sólo como salida.



Modelos de Circuitos Integrados de Aplicación Específica

Existen cuatro modelos de ASICs:

74801 (semáforo de seis luces con modos diurno y nocturno)

74802 (contador BCD con salida en binario y con decodificador de 7 segmentos incorporado)

74803 (contímetro de 0 a 😎

74804 (semáforo con sensores de paso)

Compartilhar este post


Link para o post
Compartilhar em outros sites
