Como chavear "travando" um transistor

Recommended Posts

Estou estudando eletrônica básica, e estudei que se injetar uma tensão na base ele vai chavear e conduzir entre o emissor e o coletor,

mas assim que eu parar de injetar (pelos estudos que fiz) ele deverá parar de conduzir... certo? (por enquanto estou na teoria, ainda não fiz o circuito na prática)

Mas eu gostaria do seguinte quando eu der um pulso de energia na base, ele trave, e com outro pulso ele abra...

Como sou leigo, acredito que seja algo simples, alguém poderia me fornecer um projetinho simples (se for simples) ou me indicar algo para estudar? obrigado.

Compartilhar este post


Link para o post
Compartilhar em outros sites

O que me veio a mente agora foi um "latching switch", basicamente um circuito que mantém o "estado", se aperta o botão ele liga e fica ligado, aperta de novo ele desliga e fica desligado... da pra adaptar pro circuito receber um pulso no lugar do botão físico.... Mas tudo depende de para que você quer usar isso e com que velocidade você quer ligar e desligar...  Pesquise como "Latching momentary switch" no tio google, vai aparecer muitos circuitos que fazem isso (naturalmente com botão mas da pra substituir o botão por um transistor que recebe um pulso, ou até um relê pequeno reed...)

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 horas atrás, BloodCeltics Lopes disse:

Estou estudando eletrônica básica, e estudei que se injetar uma tensão na base ele vai chavear e conduzir entre o emissor e o coletor,

mas assim que eu parar de injetar (pelos estudos que fiz) ele deverá parar de conduzir... certo? (por enquanto estou na teoria, ainda não fiz o circuito na prática)

Mas eu gostaria do seguinte quando eu der um pulso de energia na base, ele trave, e com outro pulso ele abra...

Como sou leigo, acredito que seja algo simples, alguém poderia me fornecer um projetinho simples (se for simples) ou me indicar algo para estudar? obrigado.

Essa função em eletrônica, é chamada de Flip-Flop.

Se for fazer com transistores, vai precisar de pelo menos dois para fazer com que ele trave ligado ou desligado.

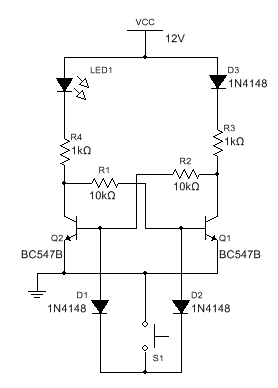

Se procurar pela net tem aos montes como fazer isso, este é um exemplo:


Pressionando S1 o Led1 acende, pressionando novamente ele apaga.

Uma outra solução seria fazer isso com circuitos integrados como o 4013 ou o 555





Compartilhar este post


Link para o post
Compartilhar em outros sites

Caro mestre88, primeiro, obrigado pelas dicas e pela paciência.

Montei o projeto que você propôs, porém não obtive resultados...

acredito ter montado tudo certinho:

1 led normal

2 resistores de 1/8 (1000 ohm)

2 resistores de 1/8 (10.000 ohm)

dois transistor bc547 (novos recém tirados da cartela)

3 diodos 1n4148 (de sucata, mas no multímetro pareceram bons)

um push button

fonte: testei com 3 pilhas e com uma fonte de 9v (tipo fonte de celular)

========

ligando com as pilhas, o led ficava apagado, e acendia quando acionava a chave, (mas somente quando esta estava clicada, quando soltava apagava novamente)

ligando com a fonte de 9v a mesma coisa (o led não trava em um estado), porém com a fonte de 9v os estados são diferentes (ou fica aceso o led ou fica bem fraquinho, indicando que existe uma corrente nele)



Pensei que pudesse ter ligado algo errado, então achei um site que analisa circuitos, e montei o esquema que me passou, e no simulador os resultados foram iguais.

o que posso estar fazendo de errado?

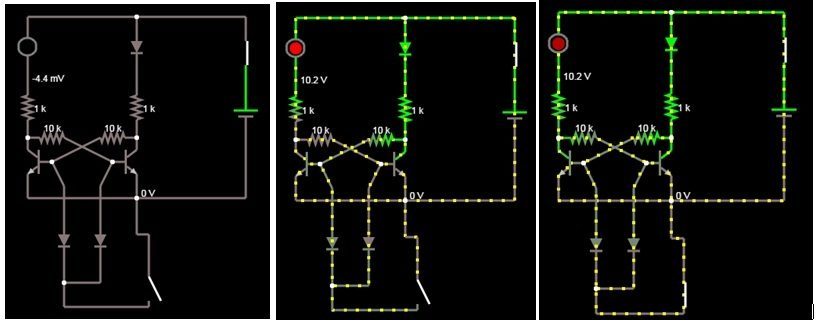

veja imagens geradas pelo simulador, e tentarei colocar um link para o circuito também.http://www.falstad.com/circuit/circuitjs.html?cct=$+1+0.000005+10.200277308269968+50+5+43 w+304+64+304+48+0 w+304+48+448+48+0 w+448+48+448+64+0 w+304+112+304+144+2 w+448+112+448+144+0 w+304+208+320+208+0 w+448+208+432+208+0 w+304+272+304+288+0 w+304+288+448+288+0 w+448+288+480+288+0 w+448+272+448+288+2 w+480+288+592+288+0 w+448+48+592+48+0 w+592+288+592+208+0 w+352+272+352+320+0 w+400+272+400+320+0 w+352+368+352+400+0 w+352+400+400+400+0 w+400+400+400+368+0 w+368+432+464+432+0 162+304+64+304+112+1+2.1024259+1+0+0 d+448+64+448+112+1+0.805904783 r+304+144+304+192+0+1000 r+448+144+448+192+0+1000 r+320+208+352+208+0+10000 d+352+320+352+368+1+0.805904783 d+400+320+400+368+1+0.805904783 t+336+240+304+240+0+1+-2.3113967092990952+0.6247148187191915+100 t+416+240+448+240+0+1+-7.8538106965159+0.5945564136325299+100 w+304+272+304+256+0 w+448+272+448+256+0 w+352+208+416+240+0 r+432+208+400+208+0+10000 w+336+240+400+208+0 w+400+272+416+240+0 w+352+272+336+240+0 s+464+384+464+432+0+0+false v+592+208+592+144+0+0+40+12+0+0+0.5 w+448+288+448+336+0 w+448+336+464+336+0 w+464+336+464+384+0 w+368+432+352+432+0 w+352+432+352+400+0 w+448+224+448+208+0 w+448+208+448+192+0 w+304+224+304+208+0 w+304+208+304+192+0 s+592+48+592+144+0+0+false





testes de circuitos.jpg

adicionado 13 minutos depois

eu encontrei na internet alguns exemplos com videos inclusive, mostrando o funcionamento, mas todos eles usavam um tal de mosfet (que não achei para vender, por isso achei seu método mais eficiente por usar componentes simples... mas ainda não consegui fazer funcionar.

Compartilhar este post


Link para o post
Compartilhar em outros sites
17 horas atrás, BloodCeltics Lopes disse:

alguém sabe o que está errado neste esquema o que posso ter feito de errado? é que não queria perder o material que usei para montar



Obrigado a todos.

Você não fez nada errado, esse circuito é muito sensível aos repiques do botão.

Hoje eu resolvi montá-lo para ver o que acontece (montei de verdade, pois no meu simulador funcionou no dia em  que eu te enviei).

Tem que apertar o botão muito rápido e firme, pois qualquer pulso a mais ele já muda de estado rapidamente e aí o Led não apaga.

Então adicionei uns componentes a mais, para que isso não ocorresse.

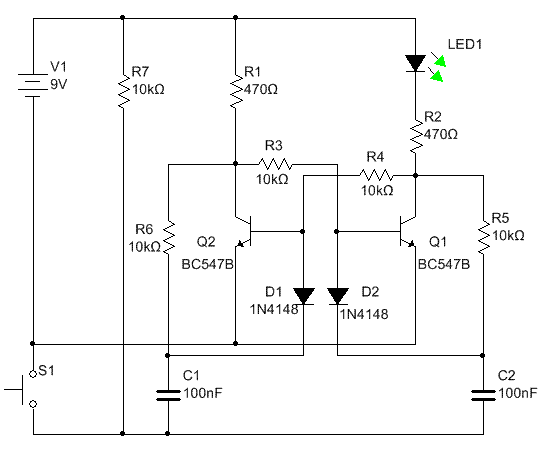

Segue o desenho aí:


Coloquei esses capacitores e estes resistores a fim de entregar um pulso único e rápido aos transistores, dessa maneira o LED acende e apaga da maneira que queremos.

Como eu montei de verdade par analisar o funcionamento, segue aí um vídeo que eu fiz:



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito obrigado meu amigo, comprei uma protoboard pequena e estou esperando chegar, dai montarei com mais facilidade os projetos, e montarei novamente este com as adaptações que você fez, dai posto aqui o resultado.

Muito obrigado.

Editado: por enquanto já montei no simulador e funcionou perfeitamente.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito obrigado mestre88

Este último esquema funcionou perfeitamente (montei ele de verdade).... vou continuar estudando ele para aprender mais e mais.



Se eu precisasse aumentar o tempo que devo manter pressionado o botão, (tipo um segundo por exemplo) para que houvesse a mudança de estado do flipe flop, o que eu deveria fazer?



pensei em aumentar o valor do capacitor... seria algo nesse sentido?   obrigado.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Aí precisa de um temporizador a parte, ligado entre o botão e o restante do circuito.

Não mexa nos capacitores de 100nF.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, pode ser.

Mas tem coisas mais simples também , como um capacitor e um transistor a mais.

Compartilhar este post


Link para o post
Compartilhar em outros sites
