Calculo componetes chave 1 toque com ci 555

[Jaime Francisco da Silva]

alguém pode me ajudar a alterar os valores dos componentes deste esquema q tá com alimentação de 5V para ser alimentado co 12V.

OBRIGADO.

[DMasterX]

Acho que seria mais viável você utilizar um regulador de tensão, assim você alimenta com 12v e ele converte pra 5v, como no circuito abaixo.

[MOR_AL]

Bom.

Em princípio você deve alterar o relê para um com bobina para 12V.

R5 deve passar para 1k.

R1 para 2k2.

Não conheço o transistor 2N3904, mas deve suportar 12 V.

O resto deve permanecer como está.

Eu acrescentaria um capacitor de 10nF do pino 5 ao terra e um eletrolítico de 10 a 100 uF com tensão para 25V, do pino 8 ao terra.

MOR_AL

[Jaime Francisco da Silva]

5 minutos atrás, MOR disse:

Não conheço o transistor 2N3904, mas deve suportar 12 V.

será subsistituido por bc548





[MOR_AL]

5 minutos atrás, Jaime Francisco da Silva disse:

será subsistituido por bc548





Eu fiz umas correções na minha postagem anterior. Dê uma nova lida.

Eu usaria o transistor BC337. Ele suporta 8 vezes mais corrente que o BC548 e tem o mesmo encapsulamento. Também é fácil de se encontrar.

O 2N3904 aguenta 200mA.

O BC548 aguenta 100mA.

O BC337 aguenta 800mA.

Todos são pequenos.

MOR_AL

[Jaime Francisco da Silva]

@MOR

valeu pela dica e pelos cálculos dos componentes. já posso começar a montar. valeu ai...

[Jaime Francisco da Silva]

@MOR ao acrescentar o capacitor eletrolítico no pino 8 ele deve ficar ligado ao pino 4 como no esquema?

por que no simulador não funciona com o capacitor ali, só funciona com 12v no pino 8.

[José Bento itj]

@Jaime Francisco da Silva O capacitor deve ser ligador em paralelo com a fonte. Ele serve apenas para filtrar a alimentação do 555.



[Renato.88]

O pino 8 e o pino 4 devem ser ligados juntos ao positivo da fonte. O positivo do capacitor deve ser ligado junto a eles e o negativo ao pino 1 do 555.

[Jaime Francisco da Silva]

@Mestre88  ai sim funciona, tinha ficado na duvida se o pino 8 deveria ser separado do 4 . até porque o pino 8 é alimentação do ci.obrigado por esclarecer. valeu

[Renato.88]

Só a título de curiosidade:

Sim, como você mesmo diz o pino 8 é a alimentação do 555.

O pino 4 (conhecido como Reset), serve para desativar o 555, isto é,  este quando ligado ao pino 1 a sua saída (pino 3) fica desligada.

Em circuitos mais complexos se usa essa entrada para desligar a carga através de outro comṕonente, como um botão, algum tipo de sensor, ou até mesmo outro ci 555.

[Jaime Francisco da Silva]

Em 16/07/2016 às 19:06, MOR disse:

Eu fiz umas correções na minha postagem anterior. Dê uma nova lida.

Eu usaria o transistor BC337. Ele suporta 8 vezes mais corrente que o BC548 e tem o mesmo encapsulamento. Também é fácil de se encontrar.

O 2N3904 aguenta 200mA.

O BC548 aguenta 100mA.

O BC337 aguenta 800mA.

Todos são pequenos.

MOR_AL

fui na eletrônica e eles estão em falta com o bc337, posso usar o 2n2222(já tenho em casa por sinal) que é p/ até 1A de corrente, tanto nesse quanto no outro projeto de temperatura?

[Renato.88]

Se for pra ligar o relé, pode.

[Jaime Francisco da Silva]

@Mestre88 você q me ajuda bastante pode me ajudar mais uma vez?

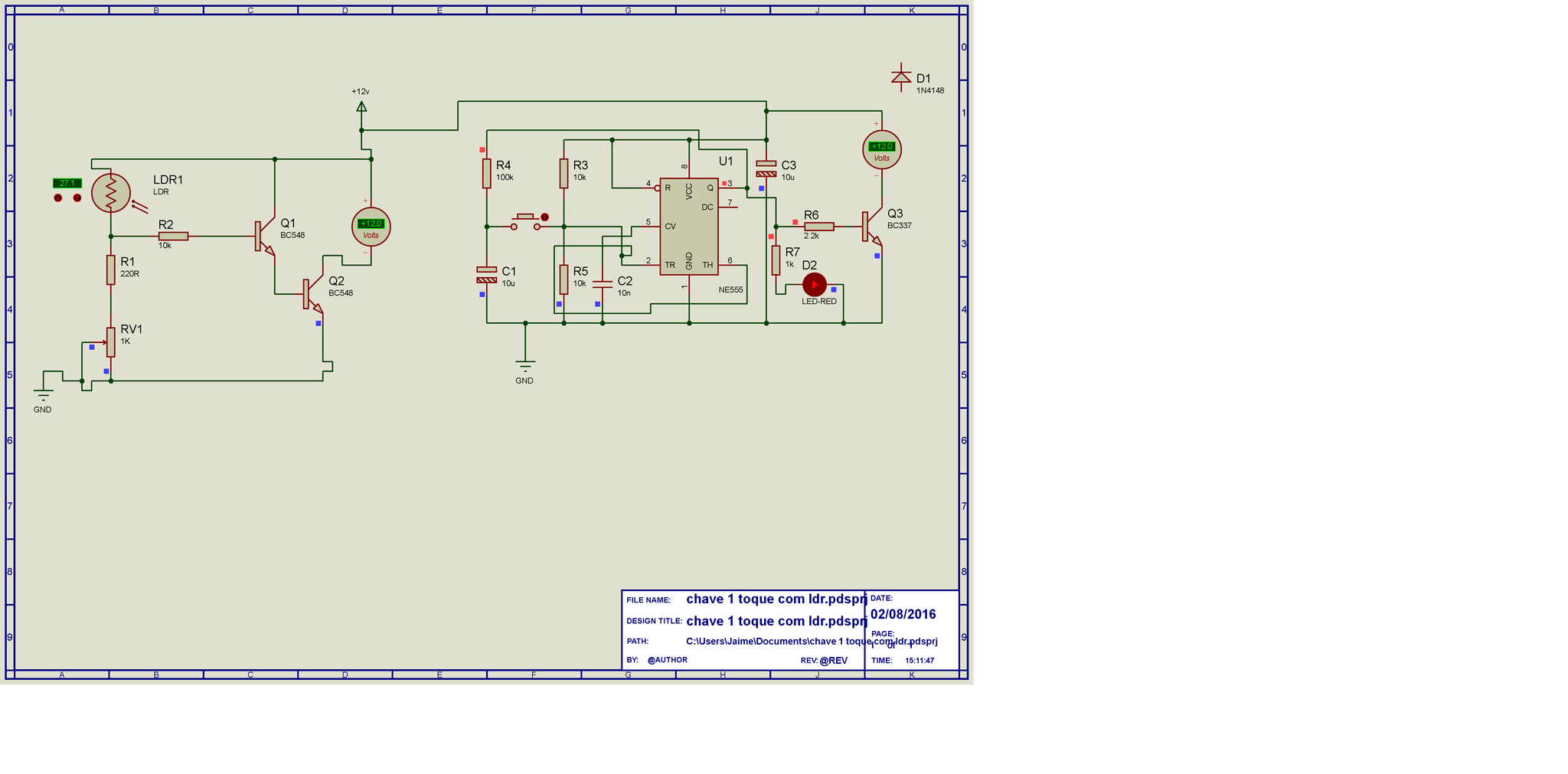

como juntar esses 2 circuitos?

tipo assim..o ldr aciona e desaciona o relé mas quando eu quiser desacionar a carga do rele através do circuito 1 toque...

resumindo LDR liga e desliga, chave 1 toque liga e desliga a carga independente da situação do LDR

[Renato.88]

Deixa ver se eu entendi:



É algo tipo os sistemas residenciais do tipo paralelo, certo?

Algo como:

Se o LDR  liga o relé eu posso desligar. E se o LDR está desligando a carga eu posso ligar.

É isso?

[Jaime Francisco da Silva]

agora, Mestre88 disse:

Deixa ver se eu entendi:



É algo tipo os sistemas residenciais do tipo paralelo, certo?

Algo como:

Se o LDR  liga o relé eu posso desligar. E se o LDR está desligando a carga eu posso ligar.

É isso?

quase...o botão eu precisava somente pra desligar mas se tiver como fazer como você falou ,beleza.



[Renato.88]

Então não precisa do 555, poderia usar uma chave liga e desliga normal.

Ou é obrigatório que seja um botão do tipo "pulso"?

[Jaime Francisco da Silva]



agora, Mestre88 disse:

Então não precisa do 555, poderia usar uma chave liga e desliga normal.

Ou é obrigatório que seja um botão do tipo "pulso"?

penso q sim pois posso usar um push butom daqueles bem pequeno que ficaria pouco visivel.

[Renato.88]

Então é algo bem simples, pegue o pino 7 do 555 que está a toa e ligue aí no LDR nessa conexão de R1 e R2.

Os componentes R6 e Q3 podem ser retirados não vão servir para nada.

O relé deve ser ligado entre o coletor de Q2 e o positivo.



[Jaime Francisco da Silva]

@Mestre88 perfeito!!!



exatamente o que queria...

mais uma duvida, quando desligada a energia do circuito o 555, ao volta ele volta ao ultimo estado ou inicia do zero ?

[Renato.88]

Ele inicia do zero.

Só não lembro se é com a lâmpada acesa ou apagada.

[Jaime Francisco da Silva]

então teria mais de uma forma de ligar...

poderia usar o pino 3 do 555 pra alimentar o circuito do ldr...

poderia colocar o pino 7 de 555 no emissor do Q2 ,ficando  LDR ligado, ci555 desligado

pino 7 entre R1 e R2 , LDR ligado , 555 ligado

[Renato.88]

Aí o 555 passaria a alimentar o circuito do LDR através do 555, ia sobrecarregá-lo.

O 555 fornece apenas alguns miliampères em sua saída, logo o relé seria alimentado por ele também.

Existem outras maneiras de fazer isso sim, mas o 555 deve ter sempre um transistor amplificando o sinal de sua saída.

No caso de querer inverter o estado inicial do 555, retire o fio que está ligado ao pino 7 e ligue ao coletor do Q3. Em outras palavras é ligar o coletor do Q3 ao LDR/R1.
