RESOLVIDO Simulação proteus

Recommended Posts

Olá pessoal!

Alguém por aqui que entende de proteus para verificar

porque este circuito não simula corretamente?

É esperado um sinal quadrado no osciloscópio

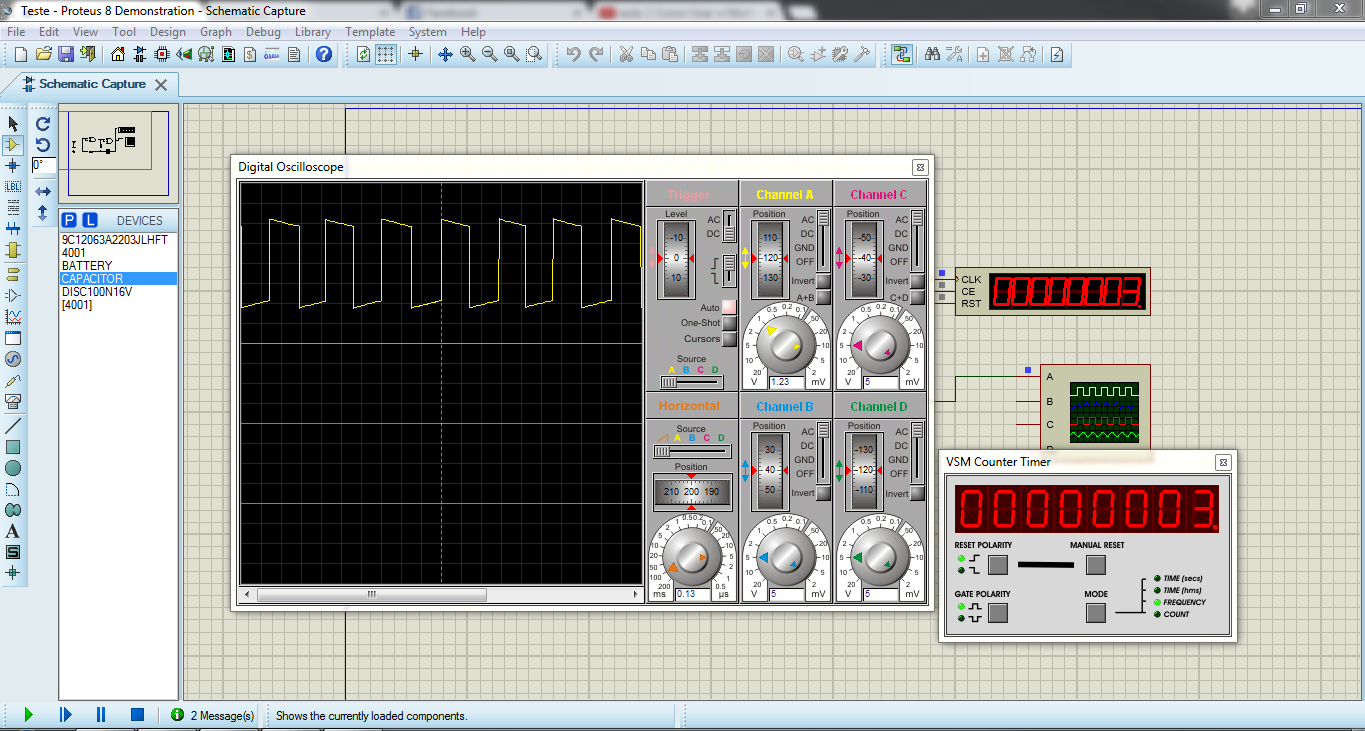

com aproximadamente 1 Hz de frequência, vejam a foto abaixo:




  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@André Luis Mendes Arruda ,



Você pode espeçificar no Proteus o estado inicial dos componentes que achar necessário.



Alguns circuitos não funcionam por que raramente precisamos fazer isto porque o Proteus “advinha” bastante para a gente !



Mas quando usamos indutores e capacitores em circuitos que irão oscilar isso pode ser obrigatório ou terá erro no simulador.



Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, André Luis Mendes Arruda disse:

Descobri, tem que forçar um estado inicial no capacitor, para isso usei um button conectado a outra bateria.

Já conseguiu resolver o problema, ótimo... tem um capacitor no simulador que não precisa fazer isso... ele é o "ativo". Ele vem nas versões mais recentes do proteus acredito eu.
