Recommended Posts

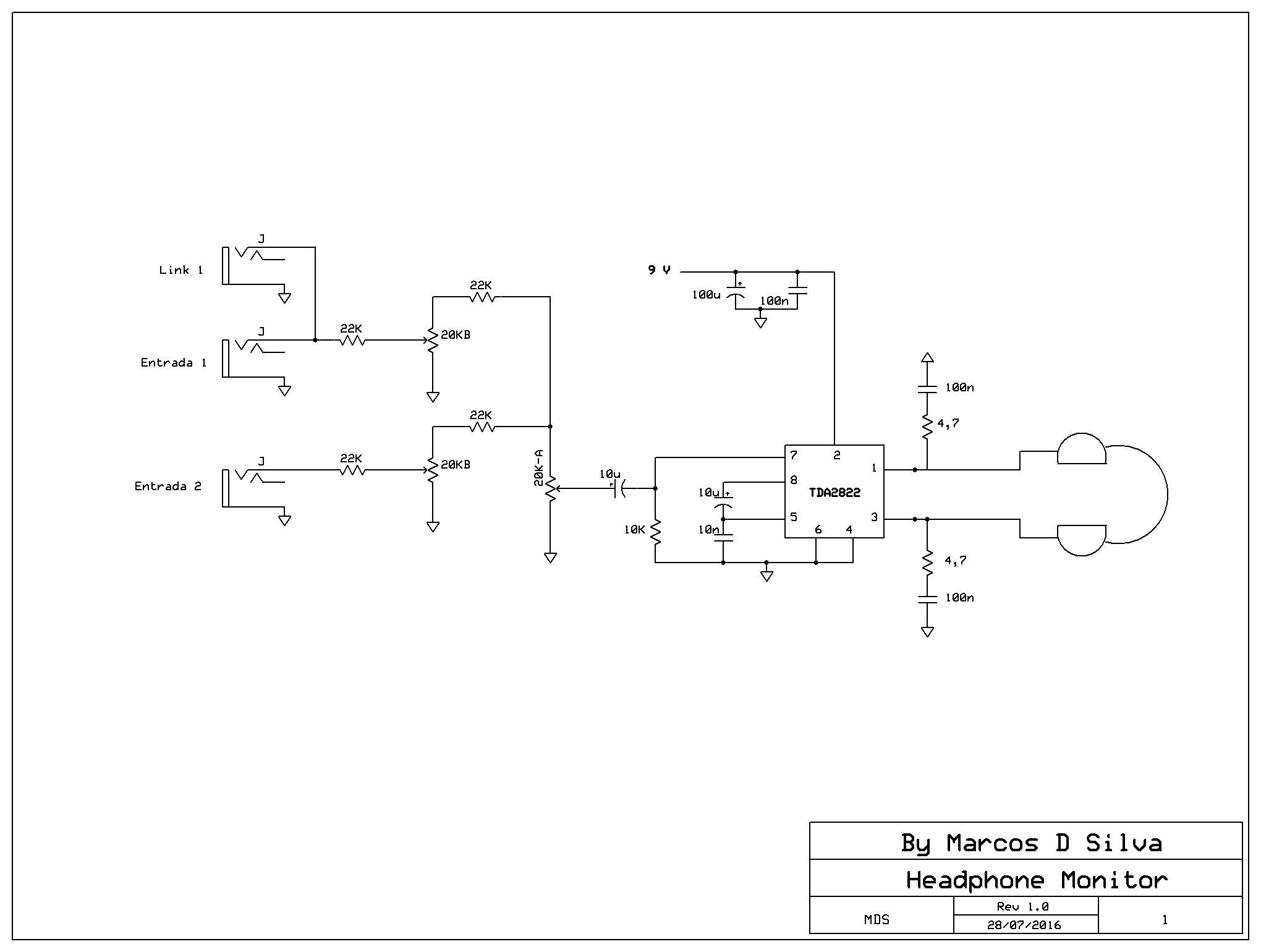

Encontrei um desenho dele na net, realmente ele usa um CI bem mais forte que o CI que você esta usando...




  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esta meio estranho mesmo! Pois parece que as entradas e saídas estão unidas!...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
21 horas atrás, Ricardo S Ferreira disse:

Pode ser sim amigo @Bcpetronzio , as saídas apenas são bypassadas. O amplificador é apenas para os fones.

Perfeito Ricardo!

Obrigado pela informação...

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 28/7/2016 às 21:08, Bcpetronzio disse:

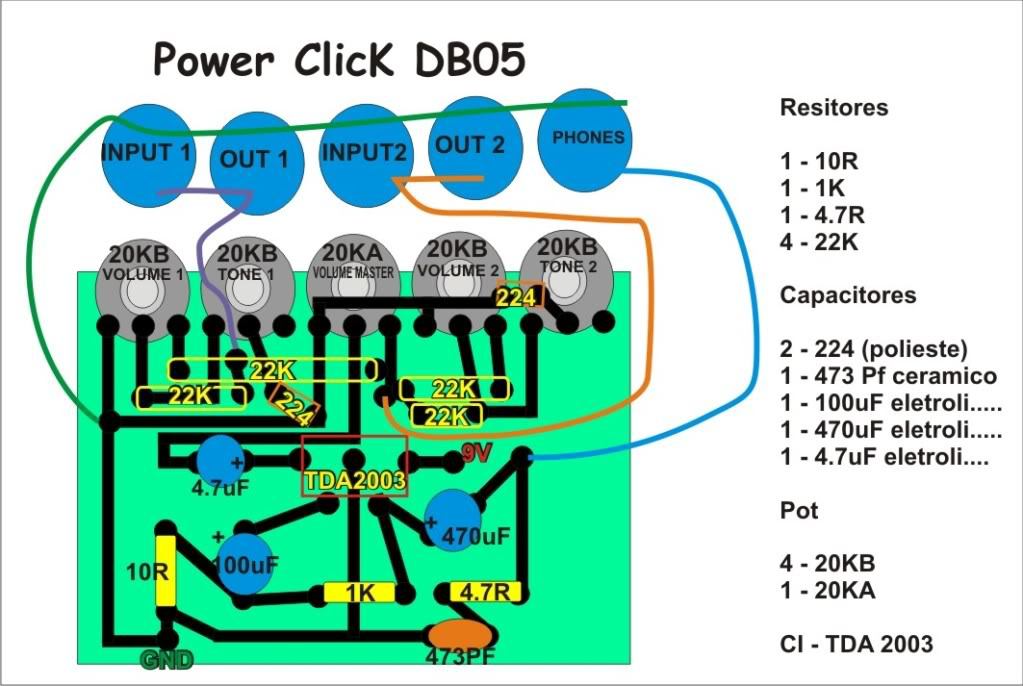

Encontrei um desenho dele na net, realmente ele usa um CI bem mais forte que o CI que você esta usando...

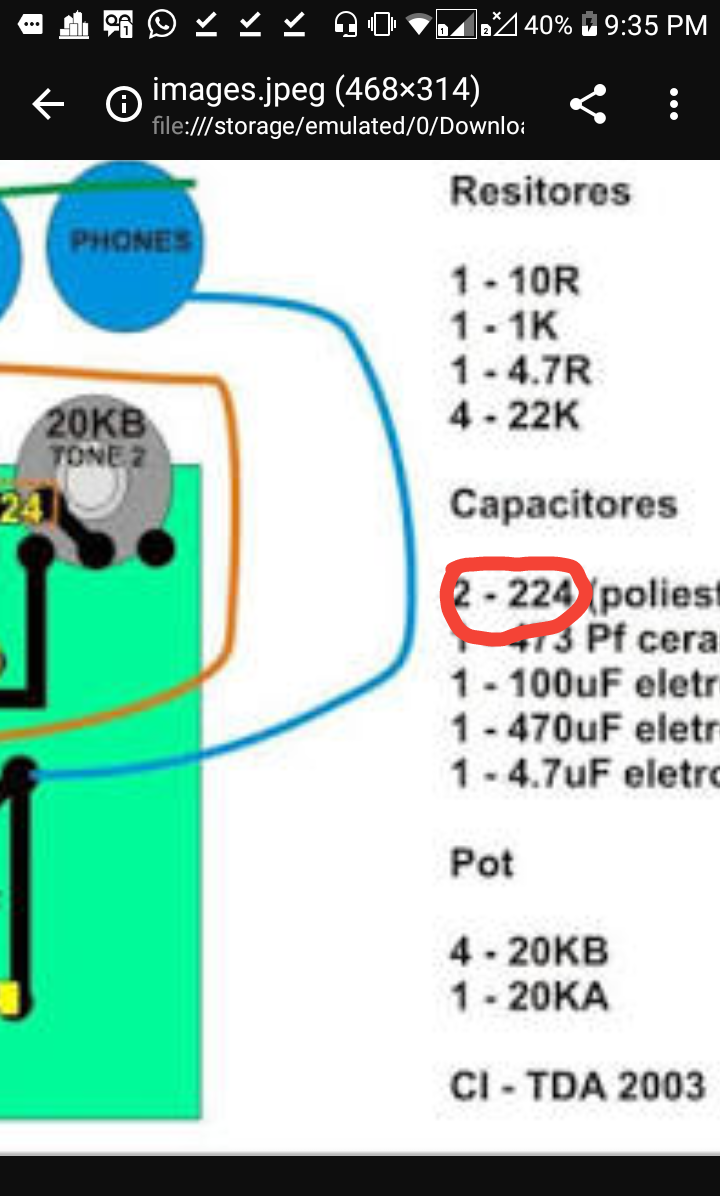

Alguém sabe qual a tensão dos capacitores e potência q coloco nesse esquema?

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Deniscb Os capacitores eletrolíticos são de 16V e os de cerâmicos são de 50V, mas a tensão deles não importa muito!

Quanto a potência do amplificador, não interfere nesse circuito! Pode colocar a potência que quiser ou tiver a sua disposição ai...

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 7/27/2017 às 19:30, Deniscb disse:

Alguém sabe qual a tensão dos capacitores e potência q coloco nesse esquema?



OLÁ AMIGOS...

ESSE ESQUEMA DO DB 05, DEU CERTO, ALUÉM JÁ MONTOU??



OBRIGADO :)

adicionado 1 minuto depois

@sandro lopes junior .. querido sandro, você conseguiu fazer o esquema funcionar??

obrigado

Compartilhar este post


Link para o post
Compartilhar em outros sites
