Ligar led usando uln2003

Recommended Posts

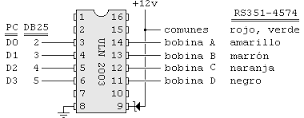

Estou utilizando um CI ULN2003 para fazer uma placa similar ao arduino (só que da NI usando LabVIEW) de 5v ligar uma série de leds de 12V. O problema é que os leds não estão ligando com "força total". Como posso resolver esse problema e o que o estaria causando? Segue em anexo uma imagem similar ao meu circuito:


Compartilhar este post


Link para o post
Compartilhar em outros sites

O que pergunto é:

Os leds realmente estão calculados para 12V?

Qual a corrente desses leds?

O ULN2003 chega a aquecer?

Na saída do Arduíno realmente sai 5V quando os Leds estão acesos?

Porque o pino 8 não está ligado ao terra do Arduíno?



Editado por Mestre88
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 Vou providenciar um multimetro pra verificar, mas sim os leds são aqueles de fita que já vem com resistor e fonte de 12V, não reparei se o ULN2003 aquecia, se o fazia, não muito. Não estou usando um arduino, e não quero arriscar uma placa que é cara, então estou usando uma fonte de 5V. Nos esquemas que encontrei eles faziam segundo a imagem, perdoe-me, mas sou um pouco leigo no assunto.

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 minuto atrás, André Cobe disse:

@Mestre88 Vou providenciar um multimetro pra verificar, mas sim os leds são aqueles de fita que já vem com resistor e fonte de 12V, não reparei se o ULN2003 aquecia, se o fazia, não muito. Não estou usando um arduino, e não quero arriscar uma placa que é cara, então estou usando uma fonte de 5V. Nos esquemas que encontrei eles faziam segundo a imagem, perdoe-me, mas sou um pouco leigo no assunto.



Dentre o esquema que você postou, o que me chamou a atenção foi o fato do pino 8 não estar ligado ao terra da placa controladora. Se não ligar não vai funcionar direito.
