Acionar relé com um pulso e mantê-lo acionado.

Recommended Posts

Prezados,



Recentemente comprei um controle rf, e gostaria que o mesmo acionasse um rele e mantenha o mesmo acionado, porém o controle não é de retenção, então eu teria que ficar apertado o botão para o rele ficar acionado. Gostaria de um circuito que com um pulso de 5V arme um rele e mantenha o mesmo armado, e desarme o rele quando mandar outro pulso.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tem certeza que não tem o modo retenção?

Geralmente esses módulos vem com um jumper de configuração.

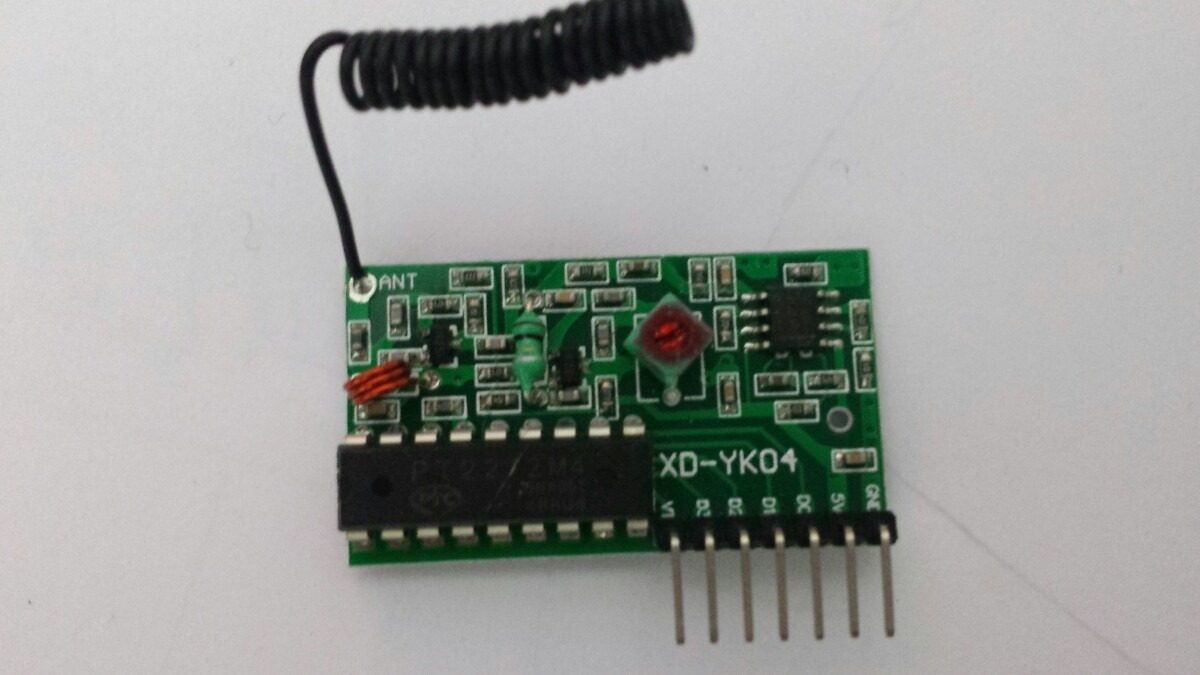

Poste uma foto do receptor.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

se tiver certeza, pesquise e adapte um flip flop. P.ex o tipo D




A cada pulso em clk, alterna as saídas...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ou você pode usar dois reles e usar um tipo de ligação chamada " contato de selo".

EDIT: depois que eu postei foi que pensei bem, e seria muito complicado para desfazer o selo pelo controle.

Esqueça o que eu disse, se realmente não tiver a função de retenção, use o circuito flip-flop da Isadora que é a solução.

Editado por cesardelta1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ah sim. Pensei que era os módulos que já tem relé embutido e tudo mais.

Então é obrigatório usar um flip flop mesmo. O mais comum é o 4013, use resistor, diodo e transistor para amplificar o sinal que deve ser entregue ao relé.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito obrigado a todos, consegui simular aqui com o flip-flop e deu certo, agora é só comprar o flip-flop e testar na pratica.

adicionado 0 minutos depois

Pode fechar o topico.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Deixe o tópico aberto, pois pode haver dúvidas quanto a instalação do 4013 na prática, você vai ver que é um pouco diferente da simulação.

Compartilhar este post


Link para o post
Compartilhar em outros sites

É realmente, fiquei com uma duvida. Na simulação eu tive que usar um circuito de resistor pull-down para manter o clock como 0, porém no 4013 tem um pino que é o ground, aí eu quero saber se preciso colocar o circuito pull-down na pratica.

Compartilhar este post


Link para o post
Compartilhar em outros sites

É exatamente sobre isso que eu pensei que você fosse perguntar.

Na prática você tem que alimentar o 4013 para ele funcionar (na simulação isso é ignorado para facilitar).

O pino 14 é o positivo e o 7 é o negativo, alimente com tensão entre 3 e 12V (no caso vai alimentar com 5V que é o que o seu receptor suporta).

Sobre o resistor pull down Não sei se é necessário, pois não conheço esse receptor. Em todos os casos melhor colocar um de 100k.

Fiz um esquema sobre como ligar o 4013 ao seu relé:


D0 é a saída do seu receptor

Os pinos 4, 6 e 7 são ligados ao negativo.

14 vai ligado ao 5V.

Não coloquei a tensão do relé, pois não sei qual você vai usar (os mais comuns são de 12V).

Não tô em casa, então fiz um esquema a moda antiga, se ficar em dúvida pode perguntar.
