Circuito com sensor infravermelho

[Matheus Augusto Brollo]

Boa tarde pessoal !

Então estou fazendo um projeto bem simples, porém estou com algumas dúvidas no desenvolvimento da placa.



Vou usar um rele NF, quando o Led Receptor, receber luz do emissor, o Rele vai abrir o contato



Será exatamente esse o projeto, alguém pode me ajudar no desenvolvimento da placa ???

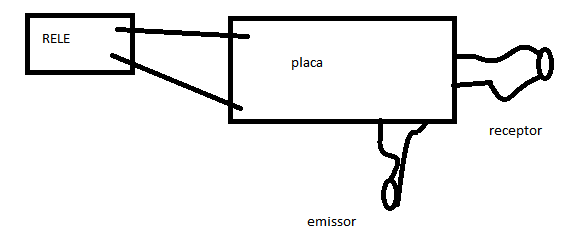

Obrigado desde já, segue rascunho para apreciação

[Jaime Francisco da Silva]

algo assim ?

[Matheus Augusto Brollo]

Precisava que quando a luz entrasse no receptor o relê batesse, de NF PARA NA.



Quase isso que está nesse circuito aí amigão

[.if]

Neste caso, basta-lhe retirar o ci e ligar R3 ao coletor de Q1

Dica: na impossibilidade de usar controle remoto, use um 555 a 38Khz num led i.r.



De nada...

[Matheus Augusto Brollo]

Não tem como eu fazer com a porta not ?

[Renato.88]

5 horas atrás, Matheus Augusto Brollo disse:

Precisava que quando a luz entrasse no receptor o relê batesse, de NF PARA NA.



Quase isso que está nesse circuito aí amigão

Tô vendo que o seu problema é como disparar o relé.

Sobre essa de relé, contatos NA ou NF, não importa. O importante é disparar o relé.

Vou perguntar, pois minha bola de cristal tá ruim hoje.

Seu relé é o tradicional de 5 pinos?

Que tipo de sensor está usando?

O relé deve permanecer atracado, ou somente quando houver luz no sensor?
