Como fixar um aerogerador a um poste?

Recommended Posts

Boa tarde, estou projetando um aerogerador, e desejo instala-lo em um poste circular, que tem forma de cone, alguém conhece algum sistema de braçadeiras ou qualquer coisa que possibilite ao aerogerador fixa-lo a este poste não perdendo  sua rotatividade em direção a maior incidência de vento.

Compartilhar este post


Link para o post
Compartilhar em outros sites

O que você precisaria seria algo semelhante a um cata-ventos, com sistema tipo leme que "virasse" para o melhor vento.



Ou... ainda, um sistema de fixação análogo a isso

Compartilhar este post


Link para o post
Compartilhar em outros sites

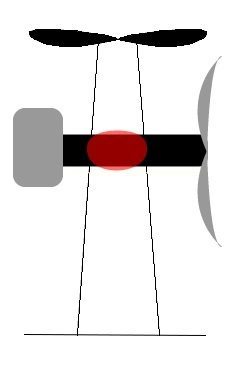

Desculpem a falta de informações, meu aerogerador será criado a partir de um alternador automotivo, ele será fixado em um ponto qualquer de um poste de cerca de 10 metros, cuja superfície possui 4 lâmpadas, portanto terá que ser fixado a cerca de 7 metros para que as hélices não colidam com as lâmpadas. O poste tem formato cônico, como segue na imagem.

Toda ideia é bem vinda. Desde já agradeço, abraços!

PS* a parte em vermelho é onde necessitará o giro.


Editado por zacapcs

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bem, você vai fazer um ANEL, de feito de barra quadrada de ferro, de 1/2 polegada de lado.Esse anel, deve ter o DIÂMETRO INTERNO, POUCOS milímetros maior, que o diâmetro EXTERNO do poste, na altura do mesmo, em que o aerogerador vai ficar.Esse anel, será soldado no poste, pontos de solda, na parte INFERIOR do anel, se o poste é de AÇO.Se o poste é de CONCRETO, o que é mais provável, Durepoxi generosamente aplicado,envolvendo o anel, pela parte INFERIOR do mesmo, serve par fixar.A parte superior desse anel, servirá de PISTA, onde uma braçadeira de aço, com um diâmetro interno um pouco maior que o do poste,presa no aerogerador, vai deslizar, girando para qualquer lado, de acordo com a direção do vento.Deve colocar GRAXA, entre esse anel e a braçadeira.PS- Se encontrar um pedaço de cerca de 20 cm de comprimento,de TUBO de aço, num ferro velho,de PAREDE GROSSA, com um diâmetro pouco maior que o do poste, ele servirá para fabricar esse anel que falei e também para fabricar a braçadeira basta SERRAR dois anéis do mesmo.Boa sorte.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

É isso aí. O macete é um anel rotativo. Talvez um rolimã (vulgo rolamento) com diâmetro coerente com seu poste



São muitas opções. Se você estiver no mato e sem cachorro, pode usar até cipó. E se for dono de uma serralheria pode fazer uma estrutura bacana pra acoplar ao poste. O importante é usar a criatividade e imaginação. Mas se você estiver entre estes dois, vejamos...

você pode usar abraçadeiras metálicas destas com parafusos pra envolver o rolimã (melhor 2) e prender seu aerogerador.

abrazaderabrida_met_lica_vents_para_tubo

Se o diâmetro do poste for muito grande, você pode conectá-las "em serie".  Pra não ficar metal com metal, o uso de uma tira de borracha (câmara de ar) pode evitar que deslize



Colocar o gerador onde você quer exige um pouco de criatividade mas não é nada difícil. Pena que to sem papel e lapis pra te desenhar. De toda a forma envolve abraçadeiras se você não tiver intimidade com soldagens

Abraçadeira metálica: uma opção à soldas e ... cipó



Falando nisso.. abraço

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado Tiburtino e Isadora, Suas ideias foram de grande ajuda. Vou trabalhar em cima das mesmas, provavelmente usarei o sistema que o Tiburtino aconselhou, quando o projeto estiver pronto volto aqui para postar os resultados e comentar sobre dificuldades, se houverem.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Talvez seja mais fácil fixar um gerador vertical ao topo do poste




Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom, você terá que fazer um suporte para ele girar em volta do poste (não será fácil) e para a ancoragem do tal suporte ao poste indico fortemente as braçadeiras próprias para essa finalidade, existe vários modelos.

Quanto ao suporte, te desejo boa sorte, pois não será fácil fazer isso.









CINTA-POSTE-DUPLO-T-(BRACADEIRA)_p5a9cwm



3.jpg?1457552609




Compartilhar este post


Link para o post
Compartilhar em outros sites
