Fonte ajustavel com 2n3055

[Alessandro Guimaroes]

bom dia pessoal estou com problemas em montar essa fonte do nosso amigo faller queria saber se precisa fazer alguma alteracao no esquematico porque o trafo que irei usar e o de um som 3x1 depois de retificado 38v esse trafo parece fornecer uma boa corrente e na fonte dele como vemos o trafo e de 20v precisa alterar algo resistor<diodo capacitor e tal e se sim como calculo eu mesmo o valor dos componentes,obs sou novato no ramo e "trabalho"em uma eletronica e essa fonte sera muito util no meu dia a dia aqui se puderem me ajudar ficarei muito grato

[faller]

Como é a topologia desse teu transformador, dois tres ou quatro fios no secundário???

[.if]

... e no primario?

[Alessandro Guimaroes]

@faller olha nesse trafo de 3x1 tem no primário 6 fios e no secundário tem 3 fios sendo 1 fio em comum dando em uma derivação 22.2v e na outra derivação 44.4v então usei essa de 22.2 que ta me dando 29v depois de retificado

adicionado 1 minuto depois

@Isadora Ferraz no primário tem 6 fios 2 do fusistor e mais duas bobina em 110 para alternação de 110|220

[.if]

de fato o "comum" - center tape - é o do meio. Hás de perceber que haverão duas derivações de 22V a partir dele. Use uma das derivações  na ponte ou retifique ambas com 2 diodos na configuração center tape. Dificuldade pra entender isso?

[Alessandro Guimaroes]

@Isadora Ferraz ate essa etapa tudo certo usei uma boa ponte retificadora e ja tenho 29v vdc esperando para ser intercalada ao projeto so precisava saber se eu teria de alterar algum valor dos componentes no esquematico do nosso colega Faller ou copio tudo igual...

[.if]

ok. Minha intuição xeretal me diz que com esta V de entrada pode montar sem problema.

Só pra registrar o óbvio ululante, na tensão de saída mínima com corrente máxima o treco deve esquentar muito e bem. Se pode conviver com isso, felicidades.

[faller]

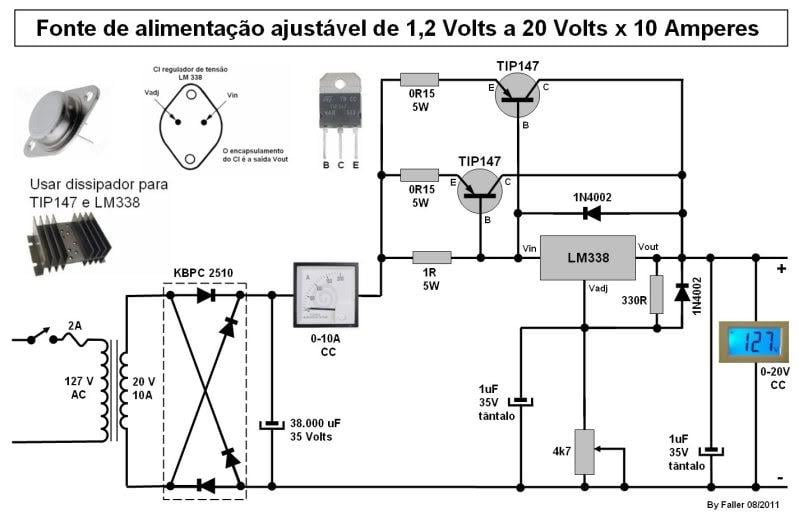

Faça retificação com dois diodos, desse modo ai mostrado na figura de cima...



Não vais necessitar trocar componente nenhum mas necessitarás um dissipador do tamanho de um trem... Caso contrário sua fonte se bloqueará por excesso de temperatura...



A potência dissipada na saída (conjunto de transistores e CI será ( Vin - vou ) x Iout

Onde por exemplo:

Vin seus 30 Volts

vou, digamos 5 Volts

Iout = 3 Amperes



Pdissipada = (30 - 5) x 3 = 75 Watts.. É calor pacas...



[Alessandro Guimaroes]

@Isadora Ferraz agradeço pelo retorno valeu pelo apoio

adicionado 2 minutos depois

@faller bom dia mestre parece que algo não me cheira bem deve se o (resistor de 330r queimando quando abro tudo a fonte)kkkkk o que me diz precisa alterar ele e mais algum componente??

desculpa minha ignorância a tal pergunta mais os resistores de 0,15r e pra queimar quando fechar um curto na saida e salvar  os tips??

e os dois diodos 1n4002??que finalidade eles estão ali

se julgar desnecessario responder fica a vontade mais eu nao poderia ser estão ignorante de ficar com essa duvida e  ter a quem recorrer.....

[faller]

Se tudo correr bem ai a tensão sobre o resistor de 330 R é de 1,25 Volts pois é uma referência interna do CI.

Portanto direto para a fórmula : P_dissipada = V₂ / R = 1,25 x 1,25 / 330 = 4,7 mili Watts. sequer vais notar que aquece...



Os resistores de 0,15 Ohms, nos emissores dos transistores servem para casar, para bem a corrente entre eles pois se a corrente em um deles tender a subir, com relação ao outro, aumenta a queda sobre o resistor de modo a opor-se a condução desse transistor e desse modo eles entram em equilíbrio..



Os dois diodos são recomendação do fabricante o que pode ser visto no datasheet do CI Veja ai na página 8 figura 17

http://www.ti.com/lit/ds/symlink/lm338.pdf



[Alessandro Guimaroes]

@faller obrigado mestre compreendi melhor agora so eu dar os ajustes finais e ver se vai funcionar bem sem arriar quando eu colocar uma carga grande e mais uma vez obrigadissimo pela sua colaboração
