Tim Beck

Circuito com 2 transistor e 2 led

Recommended Posts

Bom dia, alguém poderia me ajudar a montar um circuito (simples) com, 2 transistor e que quando 1 led está ligado o outro desliga e quando esse outro liga o 1 desliga (ativar com um LDR)?

Compartilhar este post


Link para o post
Compartilhar em outros sites
8 horas atrás, Isadora Ferraz disse:

algo assim?


Isso, mas tem como fazer sem os capacitores? E qual a necessidade deles?

Compartilhar este post


Link para o post
Compartilhar em outros sites

O circuito acima acende um led enquanto outro apaga mas intermitentemente ou seja é um pisca-pisca. Perdão mas acho que foi falha de minha interpretação. O que você quer é mais simples mas não vou conseguir achar no google imagens com certa facilidade o EXATO. Se achar que deve, fale mais sobre o circuito/projeto. Talvez mentes se abrirão.

Compartilhar este post


Link para o post
Compartilhar em outros sites
21 minutos atrás, Isadora Ferraz disse:

O circuito acima acende um led enquanto outro apaga mas intermitentemente ou seja é um pisca-pisca. Perdão mas acho que foi falha de minha interpretação. O que você quer é mais simples mas não vou conseguir achar no google imagens com certa facilidade o EXATO. Se achar que deve, fale mais sobre o circuito/projeto. Talvez mentes se abrirão.

É um circuito simples com 2 transistores, onde quando tiver luz no ldr um led liga e o outro desliga, quando nao tiver luz o 1 led desliga e o 2 liga

Compartilhar este post


Link para o post
Compartilhar em outros sites

Coloque um led (com resistor) na saída.






você pode bolar um esquema com um outro pnp pra ter seu sinal invertido em outro led. Sorry

Pra mais informações, por gentileza google imagens interruptor crepuscular



Dica: se usares uma porta inversora lógica cmos com smitch trigger fica beeemmm + fácil





Compartilhar este post


Link para o post
Compartilhar em outros sites

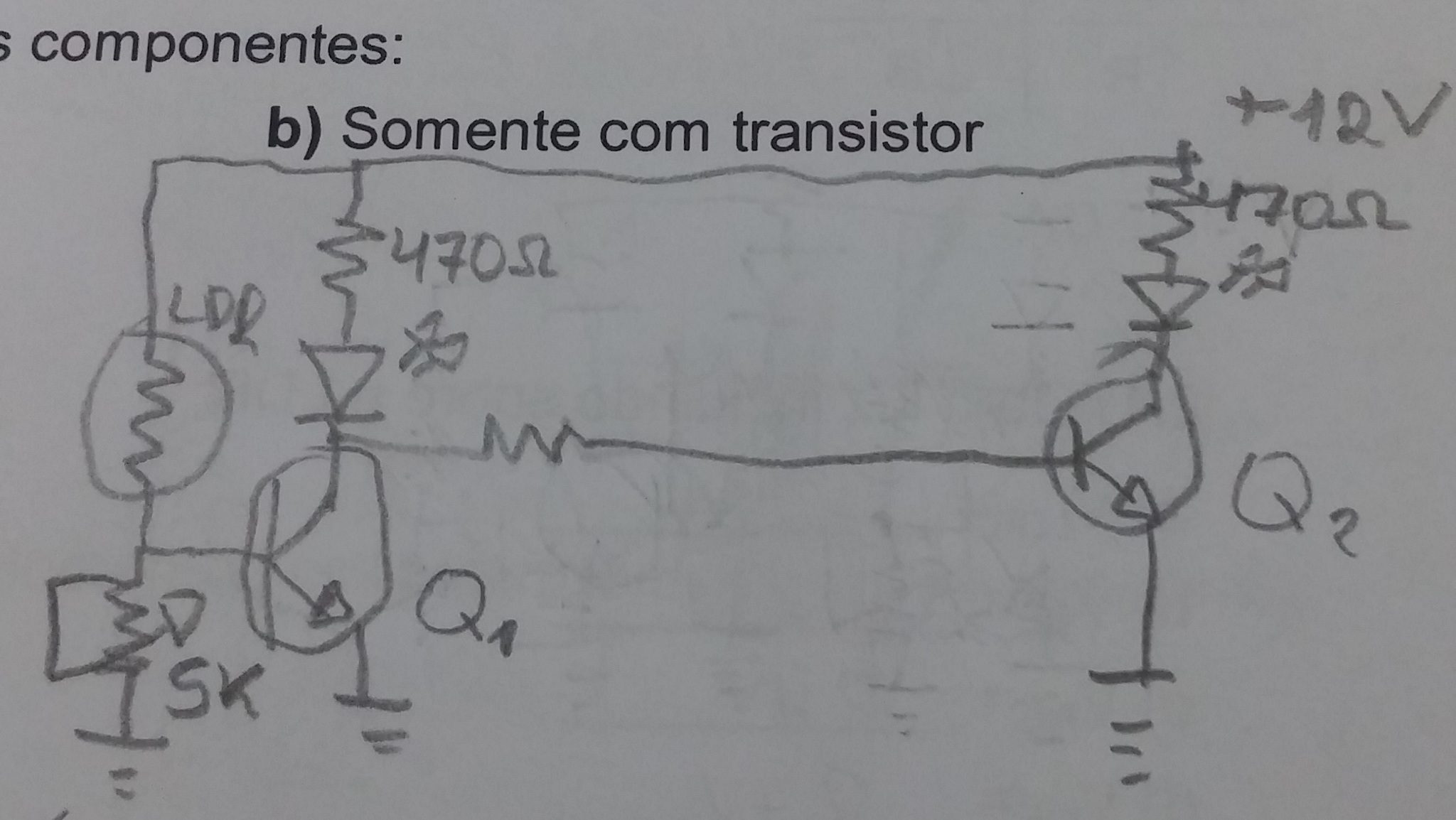

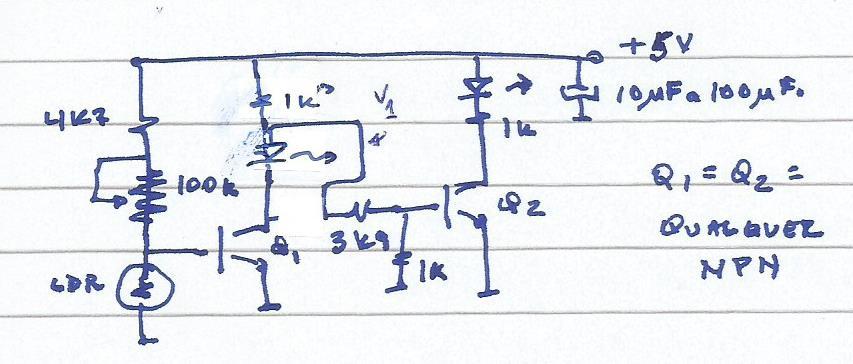

Comece com este circuito.

Não dá para acertar de primeira, pois vai depender da tensão de condução dos leds e da luminosidade.

Quanto a luminosidade, pode ajustar o trimpot até que o led da esquerda acenda e apague com a luminosidade.

Depois tem que medir V1 (na condição do led da esquerda aceso)  para fazer o outro led funcionar corretamente. Ou pode alterar o valor do resistor de 1k junto à base de Q2.

Os transistores podem ser qualquer um, desde que sejam NPN.

A mudança de luminosidade nos leds será lenta em função da luz ambiente. Deve ocorrer algum momento transitório, em que ambos os leds fiquem acesos ou apagados.



Em tempo: Pode-se eliminar este momento transitório colocando-se um resistor de alto valor (algo como 150k) entre o coletor de Q2 e a base de Q1.



MOR_AL
