Tv led philips 46pfl4707/78 não liga

[Josemar Barbosa]

Prezados, boa noite.



Após uma descarga elétrica a TV não ligou mais. Ao ligar na tomada o LED de Stand by não acende, não da imagem e nem som.

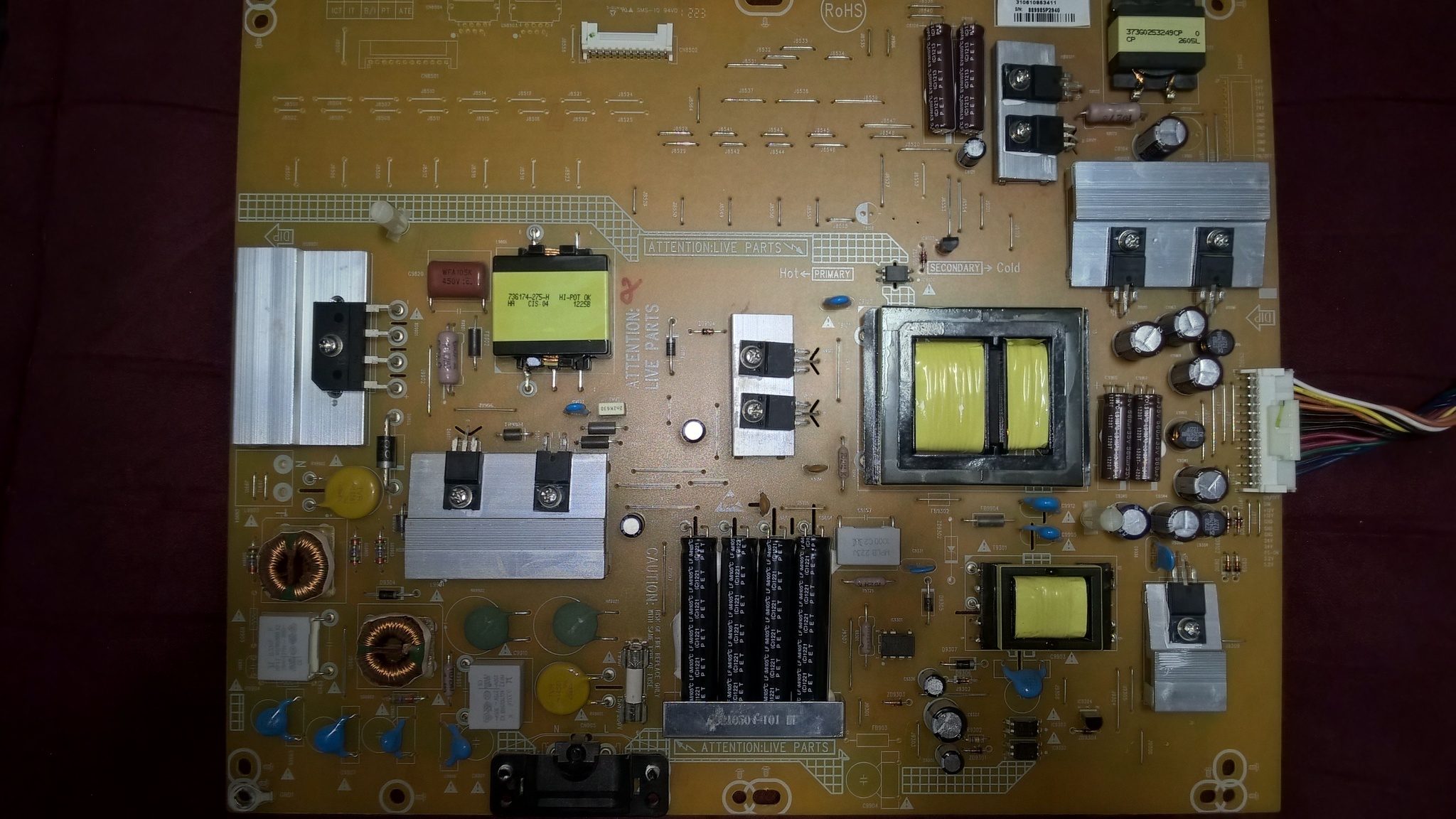

Na placa da fonte, no conector CN902 aparece apenas a tensão 5v nos pinos abaixo do PS-ON.

Fazendo um jumper no PS-ON com os 5v ela apresenta os 12v e 24v. e no CN903 aparece 24v. Isso seria um indício que a fonte está boa?

E como poderia testar o backlight?



Agradeço desde já.

[BCP]

Sim! como a fonte esta com as tensões normais, provavelmente foi a placa principal que queimou.

[Josemar Barbosa]

@Bcpetronzio obrigado pelo apoio.

E quanto ao backlight, é possível liberar tensão pra testá-lo?



Att.



[Visitante]

@Josemar Barbosa oi,

Sua TV não LIGA e o motivo pode ser excesso de tensão ou corrente.



Então os circuitos OLP e OVP estiverem acionados e você continuar "forçando", o máximo que vai conseguir é fritar mais coisas.



Comece pelo simples e mais obvio...

DEsligue os LEDS e observe se as tensões aparecem.



DEsligue o PS on e veja se a mesma liga.



Veja se os falantes não estão detonados.



DEsligue algumas conexões da placa principal como a alimentação do amplificador de áudio, ou outras com excessao do 5V ou 3,3 do micro. Você vai fazer isso somente pro micro autorizar a fonte a ligaro restante das tensões,  e pra você medi-las.



Comece assim e depois ínforma a gente as tensões obtidas de +A e +B.



SE precisar é só me mencionar.

ABRAÇOS.



[Josemar Barbosa]

@Classificados Mineiro Boa noite e obrigado pela ajuda.

Desligando o PS-ON não há tensão.

Desligando todas as conexões o pino 5v tem tensão de 4.7v, mas ao conectar na principal ela fica variando abaixo de 1,5v.

Observei agora que quando a principal está conectada vem um barulho como de relé próximo ao  MOSFET D9308 e do L9304.

Capacitor C9802 chegando 380v

[Visitante]

10 minutos atrás, Josemar Barbosa disse:

@Classificados Mineiro Boa noite e obrigado pela ajuda.

Desligando o PS-ON não há tensão.

Desligando todas as conexões o pino 5v tem tensão de 4.7v, mas ao conectar na principal ela fica variando abaixo de 1,5v.

Observei agora que quando a principal está conectada vem um barulho como de relé próximo ao  MOSFET D9308 e do L9304.

Capacitor C9802 chegando 380v

Bom, você tem o esquema da fonte dela aí ?





@Josemar Barbosa oi,

Sua TV não LIGA e o motivo pode ser excesso de tensão ou corrente.



Então os circuitos OLP e OVP estiverem acionados e você continuar "forçando", o máximo que vai conseguir é fritar mais coisas.



Comece pelo simples e mais obvio...

DEsligue os LEDS e observe se as tensões aparecem.



DEsligue o PS on e veja se a mesma liga.



Veja se os falantes não estão detonados.



DEsligue algumas conexões da placa principal como a alimentação do amplificador de áudio, ou outras com excessao do 5V ou 3,3 do micro. Você vai fazer isso somente pro micro autorizar a fonte a ligaro restante das tensões,  e pra você medi-las.



Comece assim e depois ínforma a gente as tensões obtidas de +A e +B.



SE precisar é só me mencionar.

ABRAÇOS.



adicionado 15 minutos depois

Você tem o esquema da fonte dela aí ?



Em relação à tensão +A 5V,  ela não pode variar, ela não depende de nenhum comando do micro.



Por isso vamos concentrar as atenções na fonte, pelo menos por enquanto, até porque ,  não sabemos se tem mais de um problema na TV.



QUANDO enviar o esquema dela me me menciona que eu volto pra cá .

[Josemar Barbosa]

@Classificados Mineiro Não estou conseguindo enviar o arquivo, mas ele está aqui: http://www.electronica-pt.com/esquema/tv/philips-esquemas-tv/philips-42pfl4007g-78-chassis-tpm9.2l-la-29835/

[Visitante]

@Josemar Barbosa boa tarde.

Eu não esqueci do senhor. a demora se dá porque não é toda hora que posso dar uma escapadinha das funções aqui no trabalho.



Como o senhor falou que existe uma tensão flutuante no A 5V, ISSO significa que parte do estagio da fonte está boa.



Concluímos que o CI está oscilando e tal, mas a questão é que a mesma não estabiliza.



Seria interessante que o senhor verificasse o amplificador de erro. dá pra ver no divisor de tensão se ele tem uns 2,5V. se essa malha estiver alterada, o Fotoacoplador vai entregar uma tensão de erro errada pro CI chaveador e aí a saída vai ficar subindo e descendo o tempo todo .



Verifica pra mim aí se o resistor isense não está alterado.





Além disso, da uma conferida na linha de PSon, na placa principal, o resistor de polarização dele.



Se tiver outra suspeita, me informa aí que vou fazer o máximo aqui pra te ajudar.







[Josemar Barbosa]

@Classificados Mineiroboa tarde amigo a demora não foi falta de interesse nem menosprezo pela sua grande ajuda, mas após uma descarga elétrica meu motor de portão também pifou e troquei a placa hoje.

Agora vou focar só nas medições que recomendou e retorno.

[Visitante]

@Josemar Barbosa

Pode ficar despreocupado.

Cheguei agora também.



Bom, por volta das 20:30 eu devo dar uma saidinha, até lá, dá pra fazer muita coisa.

quando estiver pronto, me mencione.



[Josemar Barbosa]

@Classificados MineiroMe perdi no amplificador de erro, divisor de tensão e resistor isense.

O divisor de tensão seria o mosfet?

[Visitante]

@Josemar Barbosa

O divisor de tensor não é um mosfet.

Na saída secundária, é retirada uma amostra do nível de tensão na saída, neste caso de 5V.

Então teremos 2 resistores ligados em série.

DO segundo resistor é retirado uma tensão de aproximad. 2,5V.



Eu vou tentar localizar no esquema aqui.

[Josemar Barbosa]

@Classificados MineiroIsso ajuda?

42PFL4007G-78_fonte1.pdf

[Visitante]

@Josemar Barbosa

Resistor isense R9108 de 0,27R



adicionado 0 minutos depois

agora, Classificados Mineiro disse:

@Josemar Barbosa

Resistor isense R9108 de 0,27R



Não precisa medir tensão. Só resistencia.

adicionado 5 minutos depois

Amplificador de erro: IC9102

adicionado 8 minutos depois

@Josemar Barbosa

e aí, qual o resultado das medidas?

adicionado 15 minutos depois

14 minutos atrás, Classificados Mineiro disse:

@Josemar Barbosa

Resistor isense R9108 de 0,27R



adicionado 0 minutos depois

Não precisa medir tensão. Só resistencia.

adicionado 5 minutos depois

Amplificador de erro: IC9102

adicionado 8 minutos depois

@Josemar Barbosa

e aí, qual o resultado das medidas?

Qual é a tensão no Pino R e na saída dele?

adicionado 26 minutos depois

@Josemar Barbosa

o senhor está aí?

[Josemar Barbosa]

@Classificados Mineiro Estou sim, mas é que esses componentes não estão presentes nessa placa como mandei no layout anterior.

Achei o R9141 próximo ao Q9101

e o IC9107 próximo ao ZD9105

[Visitante]

@Josemar Barbosa O resistor é este. Que diferença!

Mede no multímetro e veja se o valor está batendo.

[Josemar Barbosa]

@Classificados Mineiro00.4 na escala de 200.

no resistor marca 0.1 ohm

[Visitante]

@Josemar Barbosa há diferenças entre este esquema e sua TV.

Bom, como o valor informado é o mesmo que medido, considerando que temos outro resistor em paralelo.



Vamos voltar para o PSon agora.

Abreviaremos muita coisa pra agilizar.



No conector temos o A5V?

adicionado 1 minuto depois

agora, Classificados Mineiro disse:

@Josemar Barbosa há diferenças entre este esquema e sua TV.

Bom, como o valor informado é o mesmo que medido, considerando que temos outro resistor em paralelo.



Vamos voltar para o PSon agora.

Abreviaremos muita coisa pra agilizar.



No conector temos o A5V?

Aproveite e meça a tensão no Pson

[Josemar Barbosa]

@Classificados Mineiro Tem 4.72v



[Visitante]

@Josemar Barbosa tensão no R9128 200 OHM 1/4W

adicionado 3 minutos depois

2 minutos atrás, Classificados Mineiro disse:

@Josemar Barbosa tensão no R9128 200 OHM 1/4W

ele está no pino 1 do fotoaclopador IC9104

adicionado 10 minutos depois

@Josemar Barbosa

Localizou?

[Josemar Barbosa]

@Classificados Mineiro Não localizei esse também

adicionado 2 minutos depois

2 minutos atrás, Josemar Barbosa disse:

@Classificados Mineiro Não localizei esse também

PSon 0v



[Visitante]

@Josemar Barbosa

ele está na placa principal. não achou?

adicionado 4 minutos depois

agora, Classificados Mineiro disse:

@Josemar Barbosa

ele está na placa principal. não achou?

A ideia é a seguinte:

Quero seguir o PS on. Acho que é o último antepenúltimo do seu conector da fonte.



Meça a tensão nesse fio e me informe o valor.

Por favor, desconecte os conectores do inverter também e TCON.

Ah, já ia me esquecendo, solte o conector do teclado também e falantes.



Mais uma vez, peço que me informe o valor da tensão lido no PSon

[Josemar Barbosa]

@Classificados Mineiro realmente não

[Visitante]

34 minutos atrás, Josemar Barbosa disse:

@Classificados Mineiro Tem 4.72v



Um momento, então a tensão de A 5V e Pson são iguais?

[Josemar Barbosa]

@Classificados MineiroO PSon é o verde, nos  dois abaixo tem 4.72v
