Pisca pisca com fita de led

Recommended Posts

Olá pessoal,



Estou com uma fita de LED de 5m 4.8w por metro, e alimentação da fita é de 12v.

Estou tentando montar um circuito para ele piscar com um LM555.

Só que o seguinte: estou com uma fonte de 13.8v 1.2A



Segue esquema que estou tentando montar.



acontece  eu montei esse esquema, e a fita d leds piscou um pouco e depois ficou acesa direto e percebi o Lm555 esquentar muito. quase queimei o dedo.



Teria como alguem me ajudar para que eu possa montar esse projeto?



porque não sei se o LM555 esquentou por conta da especificação da fonte ou se o LM555 não suporta a fita de LED .

Pelo que eu vi no datasheet do 555 ele suporta 200mA.



Fico no aguardo.

Desde já agradeço.

Esquema.docx

Compartilhar este post


Link para o post
Compartilhar em outros sites

pela potencia o circuito deve ta puxando uns 400 ma

adicionado 4 minutos depois

Se tiver Um led Comum 3mm... coloque na saida deste CI e vejá se ele funciona corretamente ...

**claro terá de por um resistor (polariza-lo)

adicionado 13 minutos depois

depois tenta medir a corrente pra gente ....



vejá https://engenhocas4you.wordpress.com/2012/06/26/lm555-temporizador/

 n entendi este circuito tem que ficar dando pulso com um botão ...?

Ou o capacitor que se encarrega?

Compartilhar este post


Link para o post
Compartilhar em outros sites
12 horas atrás, Leandro Victor disse:

Olá pessoal,



Estou com uma fita de LED de 5m 4.8w por metro, e alimentação da fita é de 12v.

Estou tentando montar um circuito para ele piscar com um LM555.

Só que o seguinte: estou com uma fonte de 13.8v 1.2A



Segue esquema que estou tentando montar.



acontece  eu montei esse esquema, e a fita d leds piscou um pouco e depois ficou acesa direto e percebi o Lm555 esquentar muito. quase queimei o dedo.



Teria como alguem me ajudar para que eu possa montar esse projeto?



porque não sei se o LM555 esquentou por conta da especificação da fonte ou se o LM555 não suporta a fita de LED .

Pelo que eu vi no datasheet do 555 ele suporta 200mA.



Fico no aguardo.

Desde já agradeço.

Esquema.docx

isso o capacitor é quem faz o pulso.

fiz a medição da fita de led é de 2A

sabe dizer qual componente eu uso para dar certo?

abraços.

adicionado 3 minutos depois
6 horas atrás, Isadora Ferraz disse:

não vi o doc...

Ligar altas potências direto num 555 não é recomendado, claro. você ligou mais do que ele suporta certamente.  Tente com um transistor driver para led . Mó moleza



então tenho fazer o circuito com os dois componentes? é isso?



o 555 e o transistor driver? ex: transistor 2n2222.  poedria ser esse?

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, Leandro Victor disse:

então tenho fazer o circuito com os dois componentes? é isso?



o 555 e o transistor driver? ex: transistor 2n2222.  poedria ser esse?



Pesquise mais amigo. Se a demanda de sua fita é de 2A o transistor terá de aguentar isso dai pelo menos. O 2N2222 é um transistor para 1 Ampere somente..

Use um Tip120 por exemplo, que deve aguentar até 4Amperes

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, faller disse:



Pesquise mais amigo. Se a demanda de sua fita é de 2A o transistor terá de aguentar isso dai pelo menos. O 2N2222 é um transistor para 1 Ampere somente..

Use um Tip120 por exemplo, que deve aguentar até 4Amperes



Obg pela dica faller.



nesse caso tenho que usar o TIP120 junto com o 555 né?

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Leandro Victor disse:



Obg pela dica faller.



nesse caso tenho que usar o TIP120 junto com o 555 né?

faller fiz a simulação do circuito, beleza deu certo na simulação.

 vou tentar na real agora.



valeu.

Compartilhar este post


Link para o post
Compartilhar em outros sites
7 horas atrás, Leandro Victor disse:

faller fiz a simulação do circuito, beleza deu certo na simulação.

 vou tentar na real agora.



valeu.

pessoal, desde já agradeço pelas dicas que me passaram



outra coisa.



a fonte que tenho aqui é de 1.2A.

a fita de LED puxa 2A e o TIP120 que vou usar no circuito suporta 5A .



alguém poderia me dizer se eu posso usar essa fonte mesmo?

tendo em vista que o TIP120 suporta 5A.



agradeço muito se alguém poder fazer uma simulação de um circuito para fazer o pisca pisca com a fita de led usando esses componentes (LM555 e TIP120).



fiz uma simulação, mais não sei se está correto.

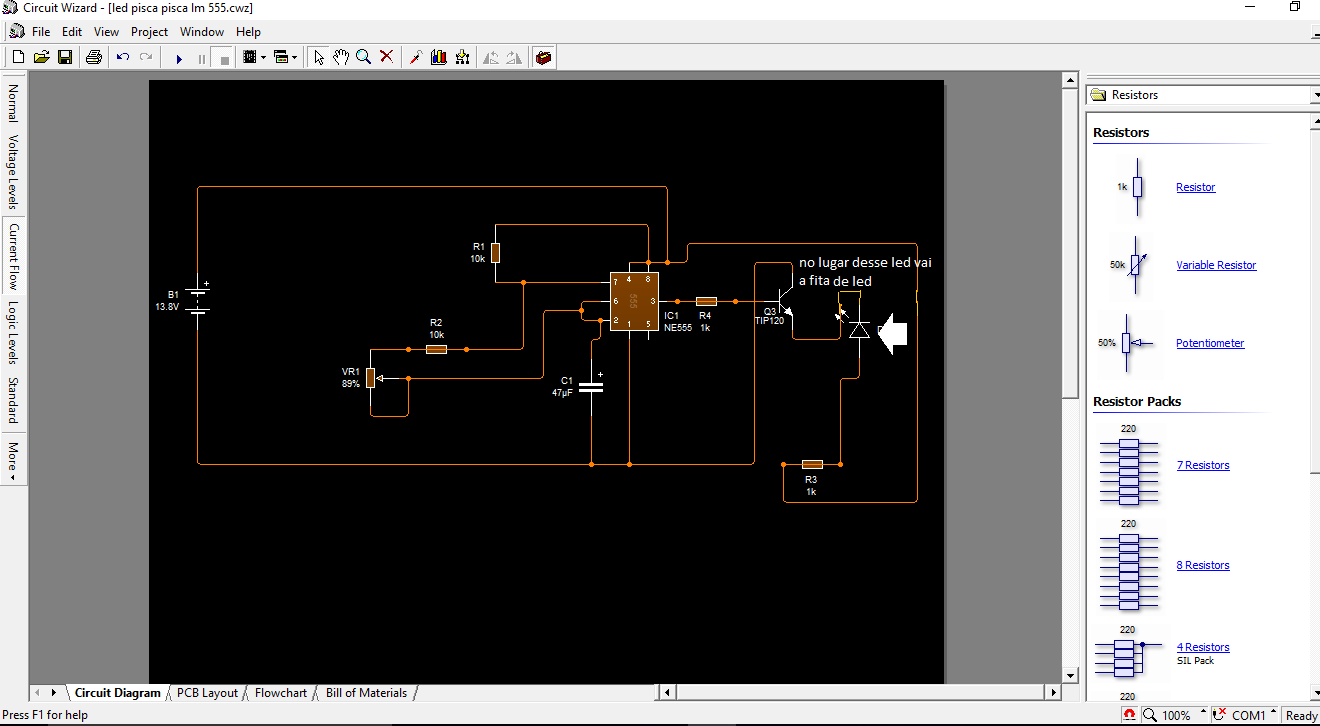

fita de led pisca pisca.png

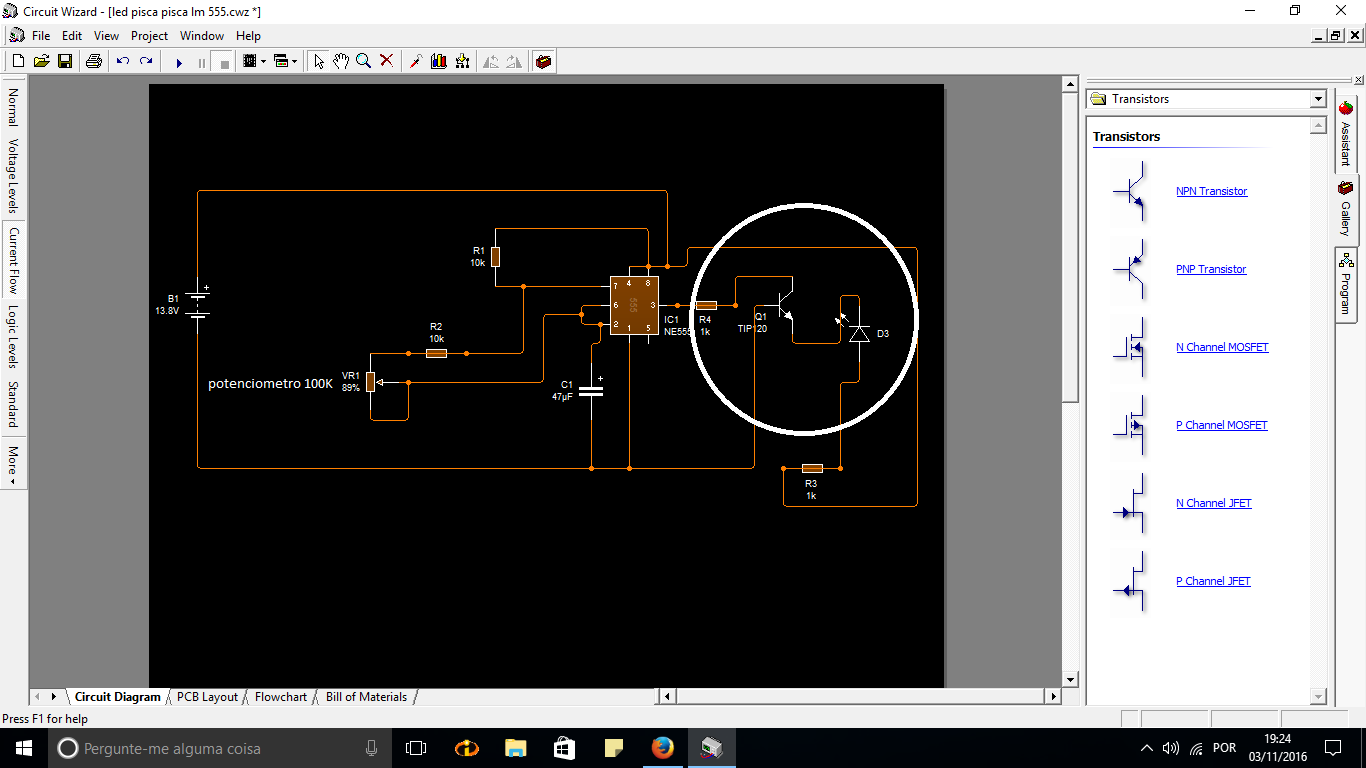

ou seria dessa forma:




Compartilhar este post


Link para o post
Compartilhar em outros sites

Nenhuma das duas.

Pegue a primeira figura, ligue o negativo do circuito ao emissor do transistor. Ligue o led no coletor do transistor e deu...

Compartilhar este post


Link para o post
Compartilhar em outros sites





38 minutos atrás, faller disse:

Nenhuma das duas.

Pegue a primeira figura, ligue o negativo do circuito ao emissor do transistor. Ligue o led no coletor do transistor e deu...

Valeu mesmo faller, acho que agora vai dar certo.

olha só:

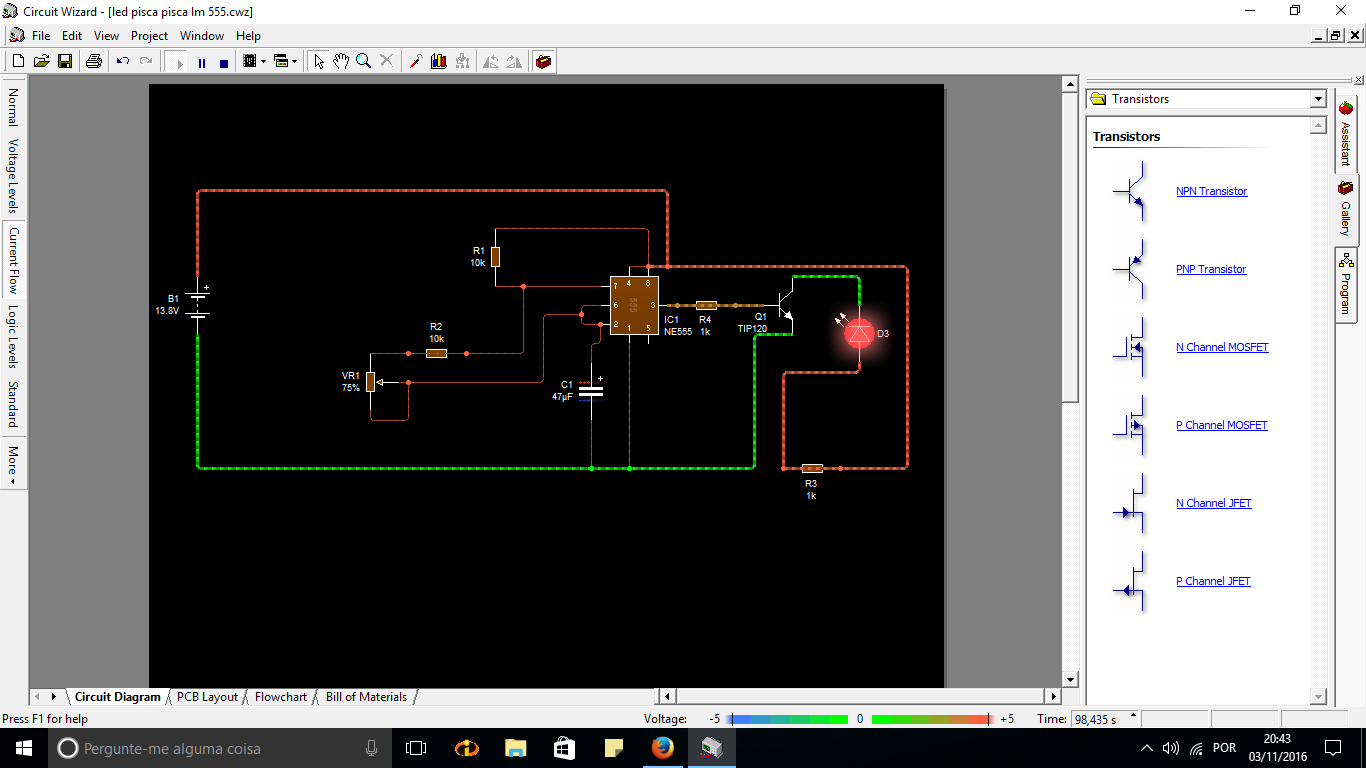

fita 3.png

Pra finalizar.

posso usar a fonte que tenho mesmo?

fita 3.png

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pense comigo..

Você diz ter medido a demanda da fita registrando 2A e também disse que sua fonte era de 12V x 1,2 Amperes apenas..



Respondido ou eu vou ter de concluir para você????

Única vantagem de usares essa sua fonte é saber que se sua fonte abrir as pernas você já saberá o porque....
