Circuito dobrador de tensão

[Higor Duarte de Oliveira]

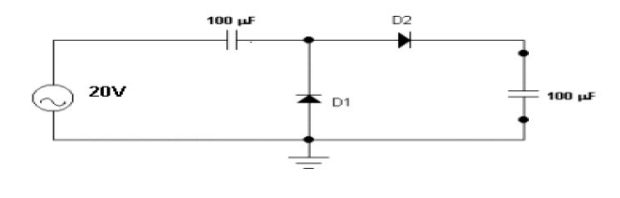

alguem sabe explicar o funcionamento desse circuito

[faller]



[.if]

no semiciclo negatico D1 carreta C1 (+ fica no lado uF e - no outro) . No positivo vai somar - empurrar, algo como 2 pilhas e série, à tensão que está previamente carregada o C1 (lembra?) passando por D2 e ambas serão acumuladas no C2.



Também pode (tentar) visualizar como uma fonte simétrica +V ^(+vpp) e -V _(-vpp) sendo a união catodo anodo como gnd. ok isso não pra pra qualquer um mas tentei né...



Se der ctrl-c ctrl-v (ou algo do gênero) nisso no teu trabalho, creia-me: teu professor há de sabê-lo.

[Higor Duarte de Oliveira]

no semiciclo negativo a tensão passa por C1 e carrega-o, no semiciclo positivo a tensão que estava em C1 é então descarregada, daí se junta a tensão da rede, que passa por D2 e é armezanada em C2.





ta certo?

[.if]

tipo isso sim amigo.

Hás de perceber que pra carregar C2 com o dobro da tensão, terá que haver várias "bombadas"

Mais informações: google imagens "charge pump"
