Jaime Francisco da Silva

Pra que serve esse tipo de fonte?

Recommended Posts

8 minutos atrás, mateus7 disse:

Olá Creio que é Para Alimentação de Led's... essas Fitas... : )

Deve ta dando uns 17 18V ai....

24 v em corrente continua

O que o que me intriga me o fato de ter corrente alternada também

E pelo q sei fitas de led são 12V

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 minutos atrás, mateus7 disse:

è mais Creio que Acende sim ... voce tem uma ? (Fita)

Mais se estiver dando AC ai pode ser ...alguma anomalia ... ; <

É testei e acendeu...consome 320mA

Na outra estremidade da fita deu 8.20V



Estranho mesmo essa corrente AC

Compartilhar este post


Link para o post
Compartilhar em outros sites

O próprio nome diz: fonte de corrente constante 320mA. A medição de tensão é meio irrelevante e só é valida com alguma carga. Ao medir em ac, provavelmente sem carga, você mediu alguma instabilidade pela ausẽncia da mesma.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

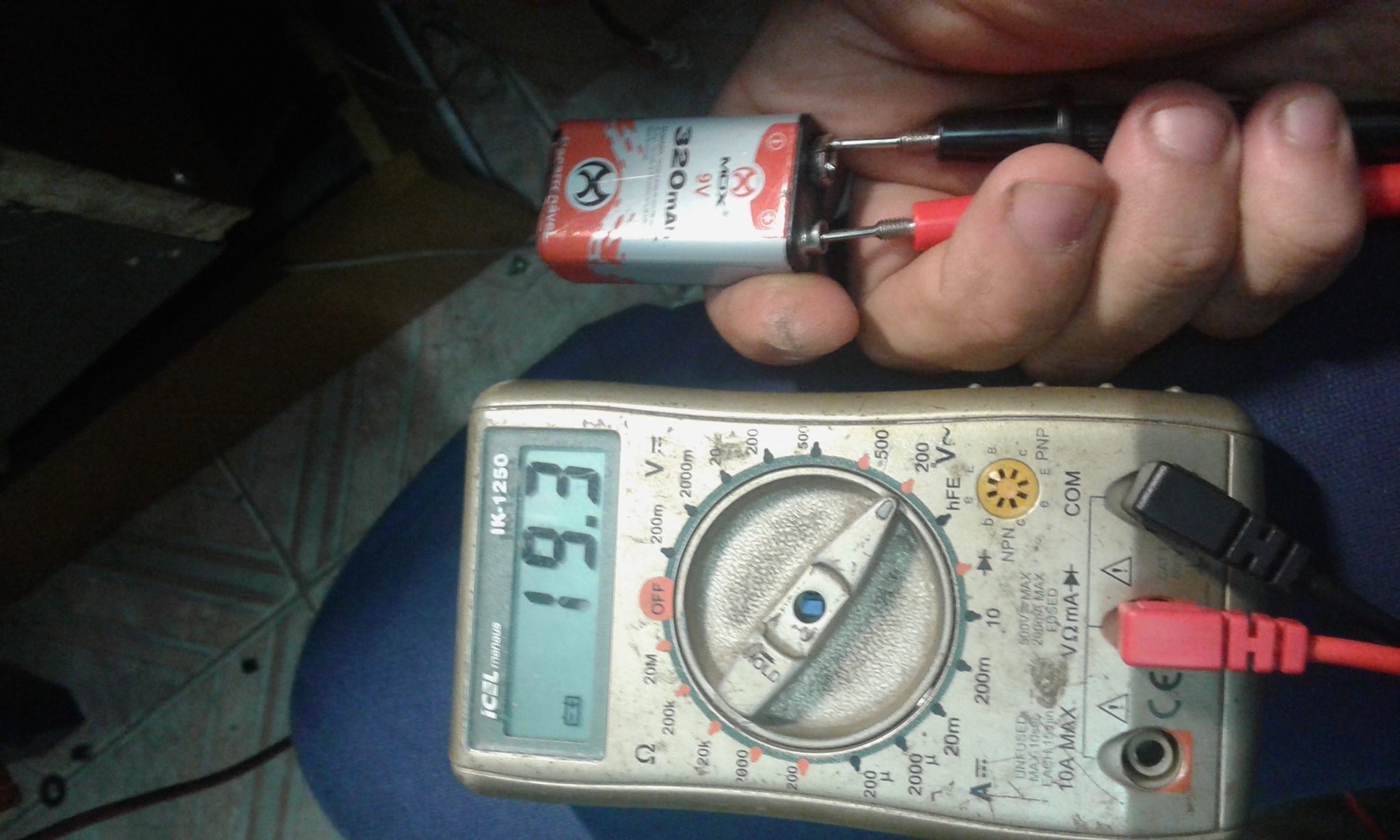

Não tem corrente AC aí, é DC mesmo. Alguns multímetros marcam o dobro da tensão quando colocado na escala errada. Eu mesmo tenho um desses, se colocar no AC ele mede a quadradinha de 9V errado:


  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites

Puxa meu multímetro é Hikari, não deveria marcar errado...enfim



Uma outra duvida (para fins didático ) tem como ligar fita de led em corrente alternada?

Aquele circuito usado pra ligar led poderia ser usado? (Capacitor-resistor-diodo-led )

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não está marcando errado, a maioria dos multímetros são assim mesmo quando isso ocorrer é porque a tensão a ser medida é CC. Pois ao medir AC vai perceber que na escala DC vai ficar no zero. Se ainda estiver em dúvida eu sei a causa do tal "fenômeno".

Ao ligar a fita de Led em CA ela vai queimar logo, pois os leds além de ficar piscando rapidamente vão receber tensão do lado contrário.

Aquele circuito é uma gambiarra para fazer o Led acender em CA, então nessa fonte não vai funcionar.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Entendi que vai ligar em CA, se vai colocar diodo ela se torna CC.

Sobre as fitas de Led eu não sei, mas eu já acendi aquelas lâmpadas de Led tubulares usando essa gambiarra, no caso usei um capacitor de 12uF, pois eram 88 leds em série-paralelo.

4 grupos de 22 leds de 3V, no total deu quase 70V. Alimentei com 120VCA.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso é uma fonte de corrente constante de 320 mA..



Geralmente isso dai é para alimentar leds de 3,1 Volts @320mA.



Se colocas 1 led a tensão que se estabelece será de 3,1Volts ou aproximado. Com dois leds em série será de 6,2 Volts, com três leds em série será de 9,3 Volts. Fitas geralmente são feitas com 3 leds de 3,1 Volts em série, 9,3 Volts portanto. Logo elas tem um resistor de 150 ohms em série e são feitas para se ligar em 12 Volts.



E assim vai até um determinado limite... Se a fonte em aberto mostra 24 Volts muito provavelmente ela poderá alimentar até 24/3,1 = 7 leds em série, todos de 1 Watt (3,1V@320mA) 7 Watts portanto essa fonte de corrente

Raciocine comigo.. 3 leds de 3,1 Volts = 9,3 Volts que até 12 Volts sobras 2,7 Volts. Ora 2,7 Volts divididos pelo resistor de 150 ohms = 18 mA. Essas fitas usam leds de 3,1V@18mA



320 mA / 18 mA = 18 conjuntos de 18 mA. Portanto podes alimentar fita com até 18 conjuntos de 3 leds + resistor de 150 com essa fonte de corrente..



Essa dai é uma típica fonte para alimentar leds de 0,320A x 3,1V = 0,992 = 1 Watt.   Já vista falar de leds de 1 Watt???  São esses dai, 3,1V@320 mA





Compartilhar este post


Link para o post
Compartilhar em outros sites

Já que o tópico se refere também a alimentação de leds...



Tava lendo em outro tópico sobre regular a temperatura do ferro de solda, etc, inclusive com dimmer, ai me veio jma dúvida/ideia. ..



Teria como colocar junto ao dimmer leds pra indicar o aumento de temperatura? Exemplo

110v acenderia 1 led

130v acenderia outro

140v acenderia o terceiro e assim sucessivamente,

Aproximadamente  a cada 20v

Ou seja aumentando a tensão mais leds acesso

Seria possível?  se sim como?

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Jaime Francisco da Silva disse:

Já que o tópico se refere também a alimentação de leds...



Tava lendo em outro tópico sobre regular a temperatura do ferro de solda, etc, inclusive com dimmer, ai me veio jma dúvida/ideia. ..



Teria como colocar junto ao dimmer leds pra indicar o aumento de temperatura? Exemplo

110v acenderia 1 led

130v acenderia outro

140v acenderia o terceiro e assim sucessivamente,

Aproximadamente  a cada 20v

Ou seja aumentando a tensão mais leds acesso

Seria possível?  se sim como?



Sim, é possível.

Porém é um circuito meio complexo (algo que não se faz apenas com diodos e capacitores).



Existem várias maneiras:

Usando transistores e diodos.

Usando Comparadores de tensão (me lembra o circuito dos coollers que o @MOR projetou para você, além desse ser o mais preciso).

Usando CIs do tipo Bargraph como o LM3914.

Ou com PICs, Arduinos e similares.

Todos esses circuitos são trabalhosos e precisam de uma fonte de baixa tensão para funcionar, seja ela com ou sem transformador.



Talvez uma forma simples seja usar resistores e diodos zener. Mas como é 220V, é certeza que vão esquentar demais.





  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
26 minutos atrás, Mestre88 disse:

Usando transistores e diodos

Pensei nessa possibilidade mas não sei executar



28 minutos atrás, Mestre88 disse:

Usando Comparadores de tensão (me lembra o circuito dos coollers que o @MOR projetou para você, além desse ser o mais preciso).

E que está funcionando muito bem...



29 minutos atrás, Mestre88 disse:

Usando CIs do tipo Bargraph como o LM3914

Foi a primeira ideia q tive mas logo, desisti pois não achei nada q pudesse/ensinasse como ligar ao dimmer.



31 minutos atrás, Mestre88 disse:

Ou com PICs, Arduinos e similares.

Um pouco fora de questão,  não tenho gravador e espaço.



33 minutos atrás, Mestre88 disse:

Todos esses circuitos são trabalhosos e precisam de uma fonte de baixa tensão para funcionar, seja ela com ou sem transformador

Fonte não seria problema...mas a parte do trabalhoso.



Pode me indicar um caminho?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pois bem, eu ficaria com os PICs. Eu não sei programar, mas tem programas para bargraph as pencas na NET.

Mas então de todas as maneiras montar algo com o LM3914 é o menos trabalhoso para se fazer.

Para ligar ele ao dimmer podemos usar um pequeno transformador desses de 220/12V e fazer uma relação de tensões como:

220V = 12V

165V = 9V

110V = 6V

e assim por diante. Assim o circuito ficaria isolado da rede, tornando-o mais seguro.



Agora se não tiver espaço para outro transformador (já que esse é além da fonte), pode usar um divisor resistivo.

(nesse caso não pode usar fonte sem transformador, ou que tenha contato galvânico em hipótese alguma e o circuito deve ficar em uma caixa isolada e fechada para que ninguém tome choques).

O divisor trabalha da mesma forma, diminuindo a tensão aplicada a carga do dimmer para um valor que pode ser lido no LM3914.

Lembrando que o LM3914 trabalha com tensões contínuas então diodos e capacitores devem ser adicionados ao circuito de entrada.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 encontrei alguns circuitos na net

Qual mais correto pra usar?

O segundo tem a entrada de sinal ligado ao pot e o pino 6 ao R1k

O ultimo (q por sinal é aqui do fórum) tem a entrda livre e o pino 6 ligado ao pot




Eis o q tenho de transformadores qual ou quias deles poderia ser usado ou usado como exemplo




Transformador de monitor/tv tubo




Transformador de uma placa do display de micro-ondas


Esse é entrada 220/110 com saída 12 , certeza pois já montei uma fonte pra aprender a retificar e filtrar.



E tenho um monte daqueles pequeno amarelinho de fontes chaveada, esse da foto também é de display de micro-ondas.


se esse amarelinhos der pra usar,perfeito,o azul e o outro um pouquinho grande o primeiro de TV não sei o valor de saída mas também caberia pois é "baixinho"



Veja o q mais tenho


Compartilhar este post


Link para o post
Compartilhar em outros sites

@Jaime Francisco da Silva Me lembrei que tenho um desenho do LM3914 aqui que vai te servir, logo eu te mando.

Não da pra ligar nenhum trafo de fonte chaveada diretamente a rede elétrica.

O único transformador que serve é esse:

Spoiler




E dessas fontes chaveadas tem alguma que funciona?

Se tiver podem usadas para alimentar os Leds.

Compartilhar este post


Link para o post
Compartilhar em outros sites
18 minutos atrás, Jaime Francisco da Silva disse:

fonte pra alimentar os leds tenho pencas daquelas de câmera de cftv.pode ser né?

Sendo 12V não importa, a corrente dos Leds e do LM é baixíssima.



19 minutos atrás, Jaime Francisco da Silva disse:

esse transformador é o que vai fazer relação de tensão?

Exato.

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Jaime Francisco da Silva disse:

  aquele azul de display de micro-ondas não serve?

Sim, serve. Não tinha reparado nesse. Use a saída de 11V.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

beleza, outra coisa  o que seria melhor com duas barra e 2 CIs ou com 1 barra?

pretendo comprar essa semana ainda.

fico aguardando os circutos.

@Mestre88 muito obrigado por mais essa ajuda nesse novo projeto,(que alias fiquei bem empolgado) você e 10.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Jaime Francisco da Silva disse:

beleza, outra coisa  o que seria melhor com duas barra e 2 CIs ou com 1 barra?

pretendo comprar essa semana ainda.

fico aguardando os circutos.

@Mestre88 muito obrigado por mais essa ajuda nesse novo projeto,(que alias fiquei bem empolgado) você e 10.

Um CI só são 10 Leds, acho que já tá de bom tamanho. No caso ficará de 20 em 20V aproximadamente.

Se for comprar, compre vários pois são baratos.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
