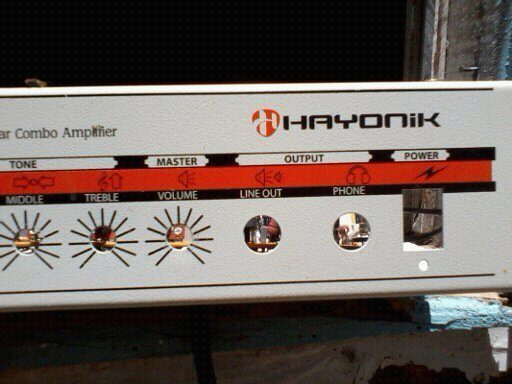

Caixa amplificada hayonic fonte em curto.a

Recommended Posts

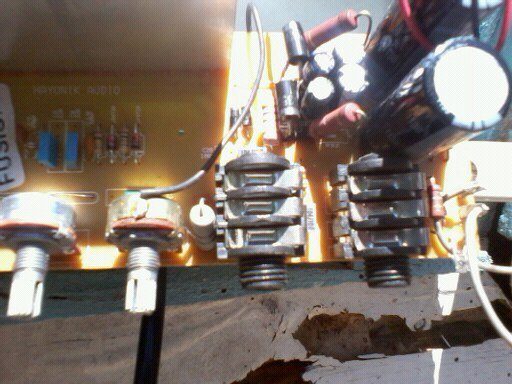

Caros amigos esta caixa entrou na oficina, segundo o dono disse sentir um cheiro de coisa quente dentro, ao abri-la notei que a fonte nos locais de retificação da tensão estava um pouco escurecida devido a alta temperatura dos componentes. Comecei a pesquisa achei o diodo 1N5352(raro) em curto, já troquei e mais 4 capacitores eletrolíticos de 47uf x 50v e a fonte continua a superaquecer e principalmente estes resistores de cor avermelhada e não sei mais que fazer a não ser que os dois filtros principais de 2200uf x 63v estejam esgotados após o curto da fonte.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Olá @Cannes!

Esses resistores vão alimentar dois diodos zeners de 15V para fornecer ao pré amplificador.

Já vi em vários casos que eles vem com o valor muito baixo! tipo 220R ou 470R.

Com isso não apenas eles esquentam como também forçam os diodos zener trabalharem muito próximos ao limite de correntes deles.

Para evitar esse aquecimento exagerado, sugiro usar resistores de 1K2 ou até 1K8 por 5W, ai além dos diodos zeners trabalharem mais folgados, os resistores esquentarão menos também.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Caro BCpetronzio, obrigado pela orientação, os resistores que aquecem muito aqui são estes vermelhos, no local da placa onde estão alocados marca 330R dentro do que mencionaste , mas no corpo destas resistências acho que as cores são marrom, preto e marrom(100R) ou cinza, preto e cinza(8K) o qual não faz sentido para este circuito. Vou aplicar esta sua dica passada e ver se a caixa fica ligada meia hora sem torrar a placa e volto a postar.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Cannes Exatamente! Era o que já constatei... esse valor de resistor é para uma tensão do trafo de 12V, como essas caixas amplificadas possuem tensão de alimentação de até 40V! O valor do resistor tem que ser aumentado também!...

Um pequeno Off-Topic....

""Peguei uma, que o valor do resistor teve que ficar em 2k2 / 2W, porque os diodos zeners eram de 1/2W (e não de 5W como o seu ai)!...

Imagine! A placa chegou ficar escurecida e a caixa deixou de funcionar com menos de 1 mês depois de vencer a garantia, que era só de 3 meses!!!...""



Com o aquecimento do resistor, as cores das listras ficam alteradas! Não da para confiar no que a gente vê! Só testando com o multímetro mesmo, e mesmo assim, como eles são de metal-film, a resistência estará sempre alterada para cima!!....



Como você já trocou o diodo zener que estava em curto, (sugiro que troque o outro também), coloque resistores de pelo menos 1K2 / 5W, se notar que eles ainda esquentam muito, pode aumentar um pouco mais o valor até 1K8!

Acima desse valor, o zener não estará trabalhando na região de "regulação" de tensão dele!...

Com esses valores, nem o resistor nem o zener, estarão trabalhando "gelado" um aquecimento neles é absolutamente normal!

Eu costumo dizer que esse aquecimento só não pode queimar o dedo!!!... Mas estar um pouco quente é normal!...



Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu amigo BCpetronzio, por esta rica explanação destes semi-condutores, vou substituílos e ver como fica.
