Paulo Perez

Ligação ir2102

Recommended Posts

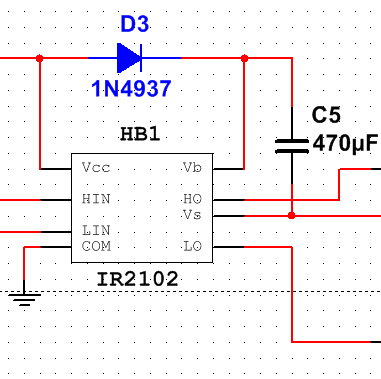

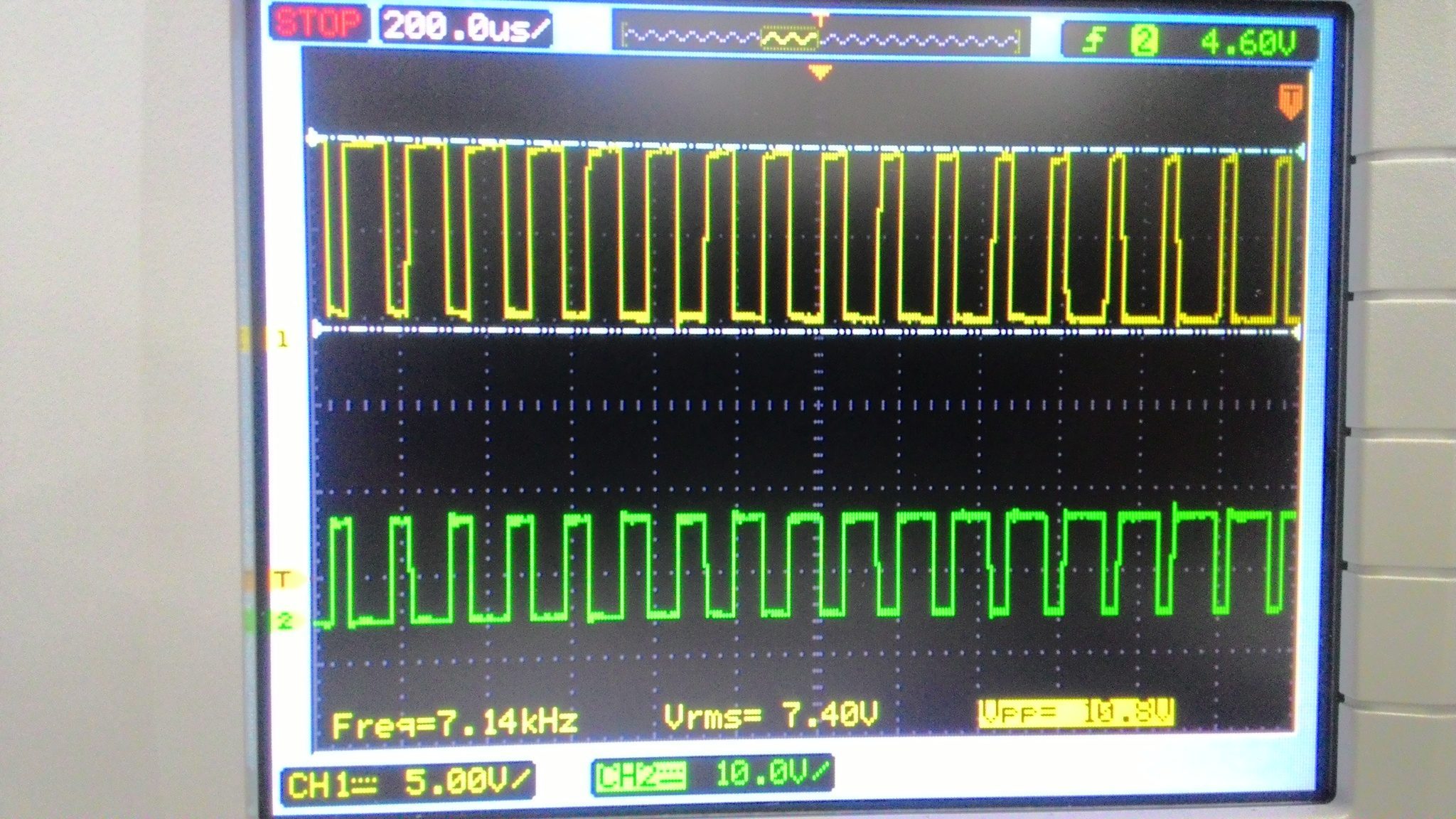

Estou com dúvidas a respeito do esquema de ligação do IR2102. Quando ligo os sinais nas entradas HIN e LIN, obtenho a saída LO correta porém a saída HO não possui sinal nenhum. Como faço para ligar os terminais VB e VS do CI?



O circuito é para o acionamento do IRF730, em ponte H, para um inversor de frequência



IR2102 Datasheet.pdf
