Leribeir0

Passar esquema elétrico para pcb

Recommended Posts

Boa tarde galera, tenho aqui um esquema elétrico de um detector de metais simples. Eu sei que existem outros, prontos, mais potentes e etc.. Mas eu quero montar esse. O unico problema é que eu só tenho o esquema elétrico, não tenho o circuito impresso.. eu queria montar um de acordo com o esquema elétrico.. Alguém pode me ajudar? Como eu faço isso? Não manjo nada de eletronica e só quero aprender o necessário para esse projeto e somente esse.

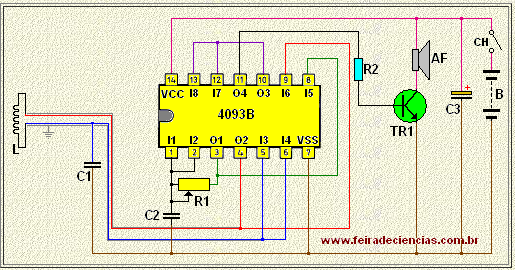

A IMAGEM DO ESQUEMA ELÉTRICO TA EM ANEXO!

Sem título.png

adicionado 7 minutos depois

Faltou colocar os componentes, segue abaixo :



Componentes



CI  - CD4093B

L - bobina sensora (ver texto abaixo)

C1 e C2 - 220 pF (cerâmico)

C3 - 10mFx16 V (eletrolítico)

R1 - 100 k (trimpot)

R2 - 1 k , 1/4 W

TR1 - BD135

AF - 8 ohms

CH - chave interruptora

B - bateria 6 V (4 pilhas pequenas)

Compartilhar este post


Link para o post
Compartilhar em outros sites

Vou te ajudar com 3 coisas:

-placa padrão para circuitos

-bc548

-e neste caso...

4 horas atrás, Leribeir0 disse:

Não manjo nada de eletronica e só quero aprender o necessário para esse projeto e somente esse

..cogite terceirizar o projeto e nem perca seu precioso tempo

Compartilhar este post


Link para o post
Compartilhar em outros sites
