Tutorial ESP8266 - Primeiros passos ESP12 + IDE Arduíno


Posts recomendados

Tutorial Primeiros passos com o ESP8266 (ESP12F)



Vamos considerar neste breve tutorial que o interessado(a) já possui noção do que é um ESP8266, bem como suas funções básicas e caso não saiba do que se trata, aconselho a leitura desta página:

https://www.embarcados.com.br/modulo-esp8266/



Sugiro também o seguinte livro como excelente material de apoio:

https://leanpub.com/ESP8266_ESP32



O objetivo aqui disposto não é nada mais que ajudar as pessoas a darem os primeiros passos, não será citado nenhum comando ou função avançada. Também vale lembrar que o módulo que aqui se refere é o ESP8266 ESP12F porém estas informações servirão para outros modelos. O que descrevemos aqui atende também aos usuários de módulos de desenvolvimento como o NodeMcu, que também usa o ESP 12, sendo que nesse caso não será necessário seguir a parte do esquema elétrico e nem das ligações do adaptador USB/Serial, pois tudo isso já se encontra no mesmo.



Os temas abordados serão:

  •  Disponibilidade dos pinos
  • Esquema básico de ligação dos pinos
  • Comunicação com o computador pela porta serial
  • Conectando o ESP8266 à IDE do Arduíno

________________________________________________________________________________________



Disponibilidade dos pinos










Esquema básico de ligação dos pinos

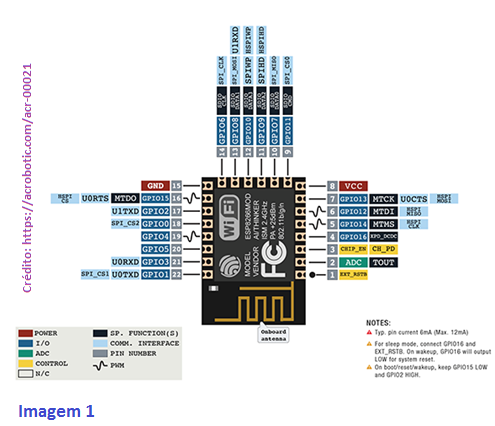

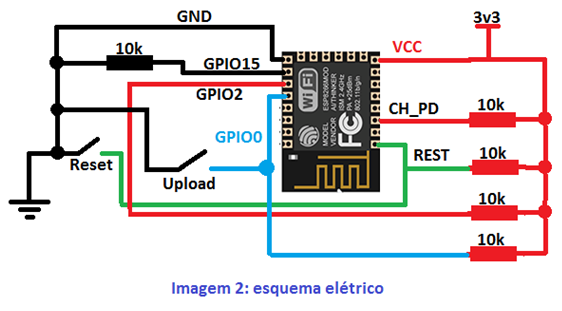

O ESP8266 ESP 12F foi projetado para ser ligado em uma tensão de 3.3v, conforme o esquema elétrico (imagem 2).

Os principais pinos são:

GPIO0,  GPIO2 e GPIO15 – Pinos para configuração do boot (se for ligado conforme o esquema da imagem 2, o ESP8266 inicializará normalmente dando boot pela SPI Flash)

Botão Reset – ao ser pressionado o ESP8266 reiniciará.

Botão Upload – Usado para gravar um novo firmware na memória e funciona da seguinte maneira:

1-      Aperte o botão Upload e mantenha pressionado.

2-      Aperte e solte o botão Reset.

3-      Solte o botão Upload.

 Desta maneira o ESP8266 entrará em modo de programação até que seja reiniciado.



Comunicação com o computador pela porta serial

A comunicação pela porta serial é usada principalmente para enviar o firmware para a memória SPI Flash bem como para monitorar o funcionamento do ESP8266 e também fazer comunicação com outros periféricos/módulos.

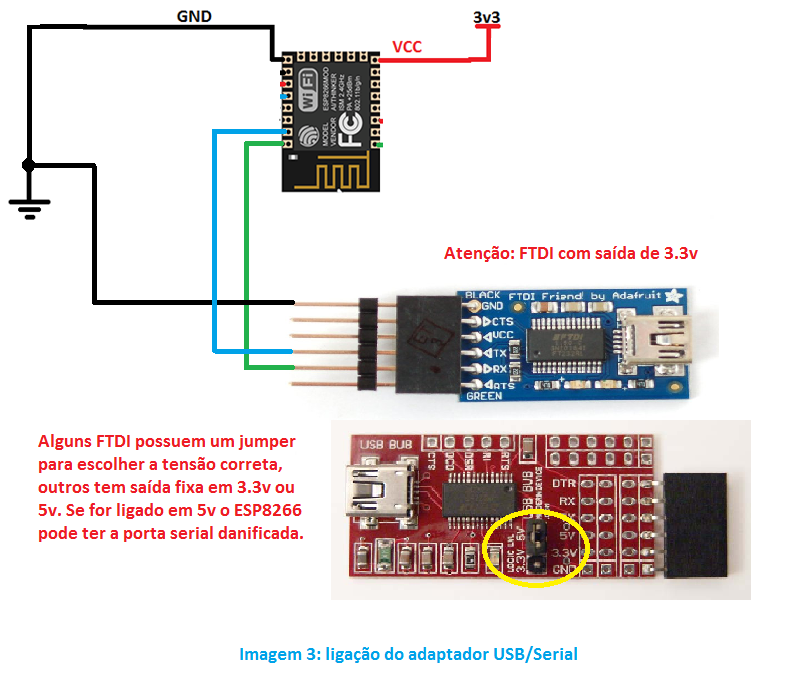

O ESP8266 não possui uma porta USB nativa, por isto para obtermos tal porta, é necessário colocarmos um adaptador USB/SERIAL, conforme a imagem 3:






Ao conectar o módulo FTDI na porta USB do computador pela primeira vez, o sistema operacional tentará instalar o respectivo driver automaticamente e geralmente ele consegue, caso contrário, você deverá baixar o driver apropriado junto ao fabricante do seu módulo conversor.

Depois que o sistema operacional instalar o driver, é possível verificar qual porta ele está ativo, para isto (no Windows) basta entrar em Painel de Controle,  Sistema, Gerenciador de dispositivos, na lista de dispositivos instalados, vá até a opção Portas (COM e LPT) e verifique a porta COM que foi atribuída, conforme a imagem 4:






Conectando o ESP8266 à IDE do Arduíno



Faça o download e instale a IDE do Arduíno:

https://www.arduino.cc/download_handler.php?f=/arduino-1.8.1-windows.exe

Após instalado, execute o programa e terá uma tela como a da imagem 5:

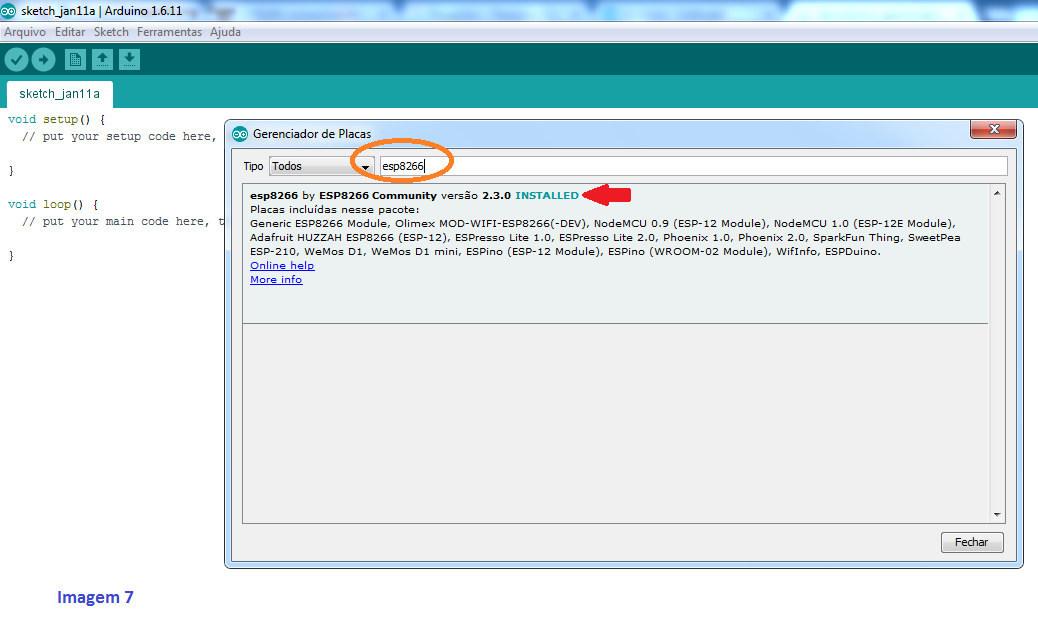

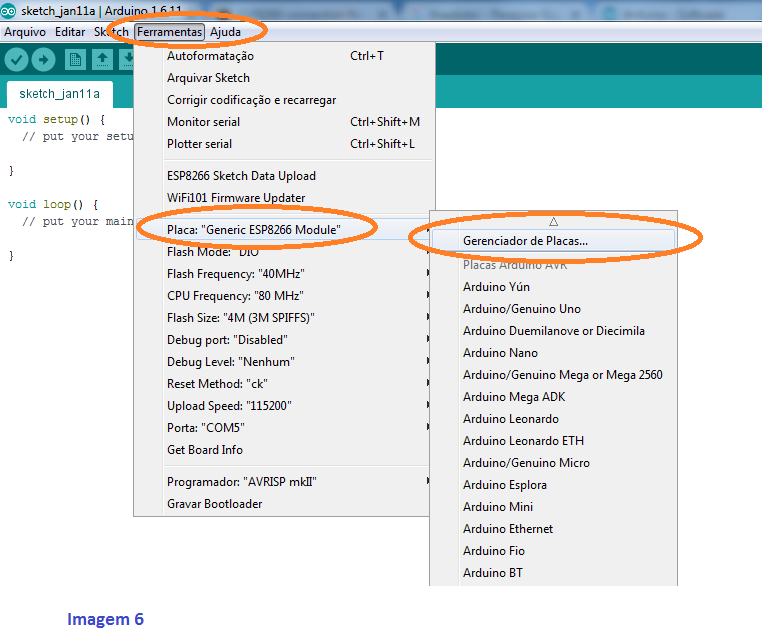

Para configurar o ESP8266 na IDE do Arduíno, entre em Ferramentas,  Placa, Gerenciador de Placas e na busca digite esp8266 e instale o pacote de placas da comunidade esp8266 conforme a imagem 6:

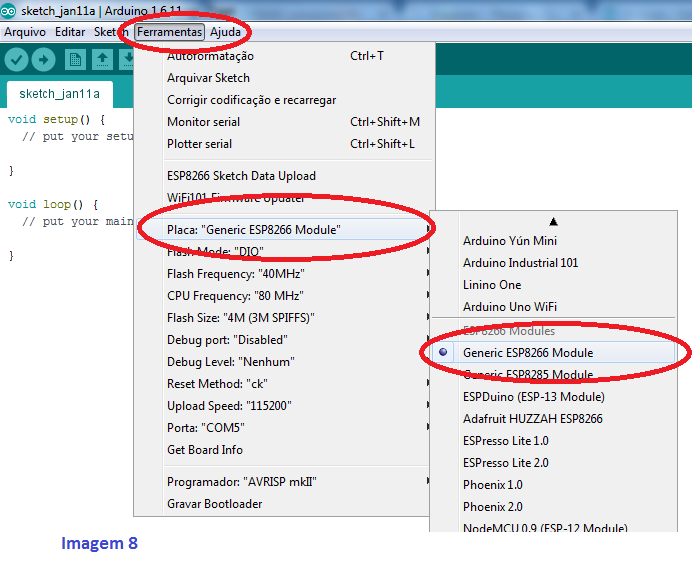

Após instalar este pacote, escolha a placa ESP8266 genérica(Generic ESP8266 Module), conforme a imagem 7:

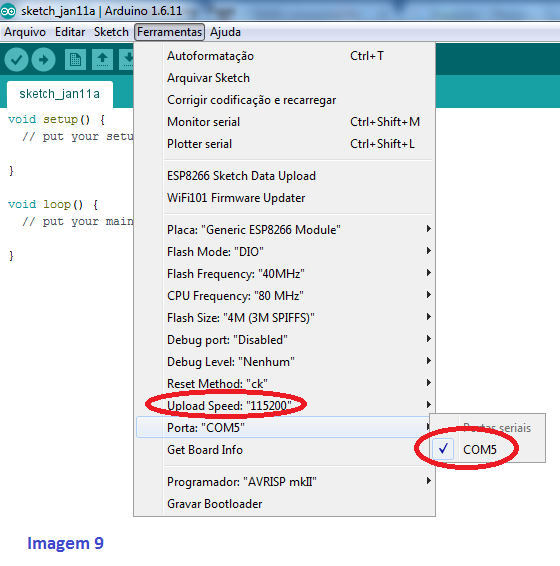

Depois de instalada a placa genérica (no caso do ESP8266 ESP12), verifique se as configurações estão corretas, conforme as imagens 8 e 9:






Se tudo tiver saído conforme o esperado, já podemos fazer um teste, na IDE do Arduíno, entre em Arquivo, Exemplos, 01 Basics e clique em “Blink” conforme a imagem 10:






Agora habilite o modo de programação no ESP8266:

  1.   Segure pressionado o botão “Upload”.
  2.   Pressione o botão “Reset” por um segundo e solte.
  3.  Solte o botão “Upload”.

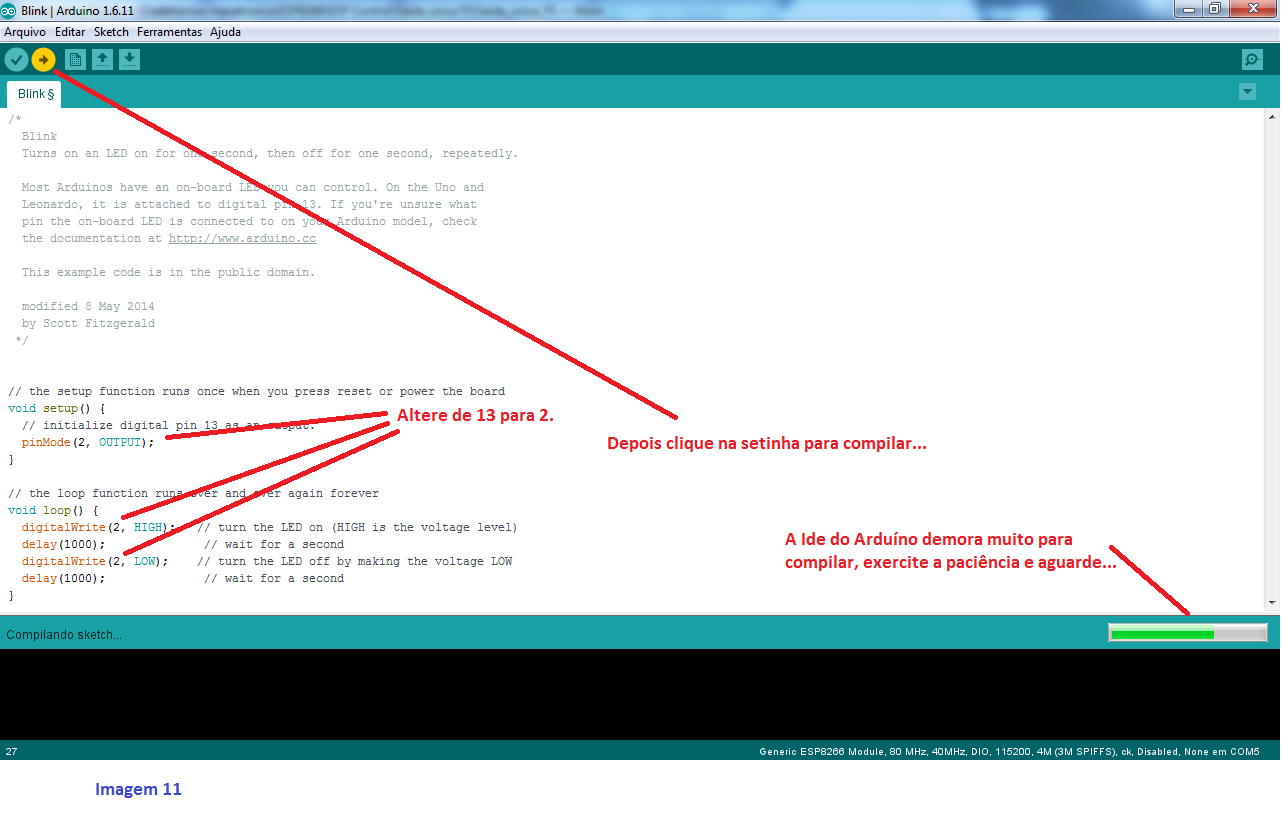

No código (Sketch) do Arduíno, altere o número do pino do Led de 13 para 2 e clique na seta para compilar conforme a imagem 11:

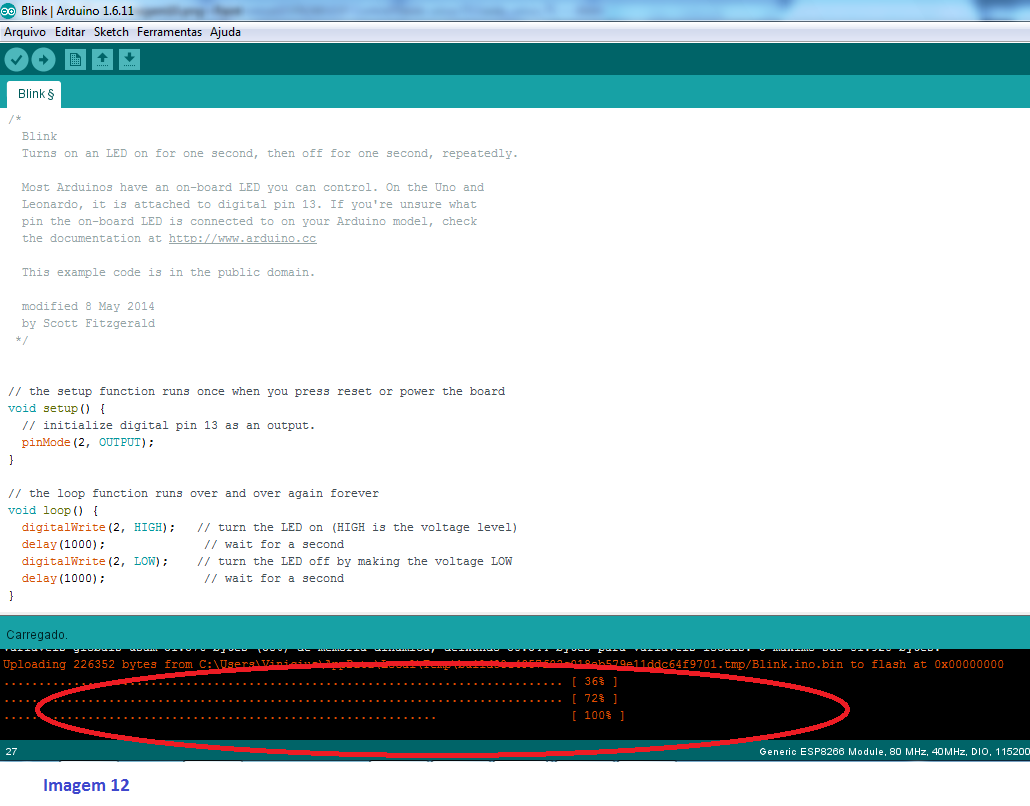

Após compilado, o firmware é gravado no módulo ESP8266 conforme a imagem 12:






Depois de terminado o Upload do firmware, o Led do ESP8266 deverá ficar piscando intermitentemente a cada segundo.
