Esquema Caixa Amplificada Wordstar

Angelo Brait Júnior · 18 de maio de 2017

Olá a todos.

Estou com uma caixa amplificada da Wordstar, modelo wbl 800, que não funciona. Não sou técnico em eletrônica, mas identifiquei um capacitor estourado. O problema é que está tão danificado que fica impossível identificar suas características para providenciar a troca. Busquei na internet, mas não encontrei o esquema que me pudesse dar essa informação. Assim, gostaria de solicitar auxílio. Pode ser por meio do fornecimento do esquema eletrônico, ou até mesmo o contato do fabricante, porque nem isso consegui encontrar. Obrigado.

BCP · 19 de maio de 2017

@Angelo Brait Júnior Tire uma foto da placa e coloque aqui para termos ideia de onde o capacitor esta instalado.

Outro detalhe! A caixa foi ligada em tensão errada?

Angelo Brait Júnior · 19 de maio de 2017

Eu não tenho certeza, mas acho que ela foi ligada em tensão errada. Ainda tenho que testar os outros componentes, mas este, evidentemente, tem que ser substituído.

BCP · 19 de maio de 2017

Esse capacitor esta colocado entre o +B e -B do CI que deve ser um TDA2050, Confirme para nos...

Ele deve ser um capacitor de 220uF ou 470uF por 63V, mas ele não faria nem falta no circuito!

Se a caixa esta muda, o CI deve ter queimado também...

PS: Confirme o "nome" do CI para nos...

Angelo Brait Júnior · 19 de maio de 2017

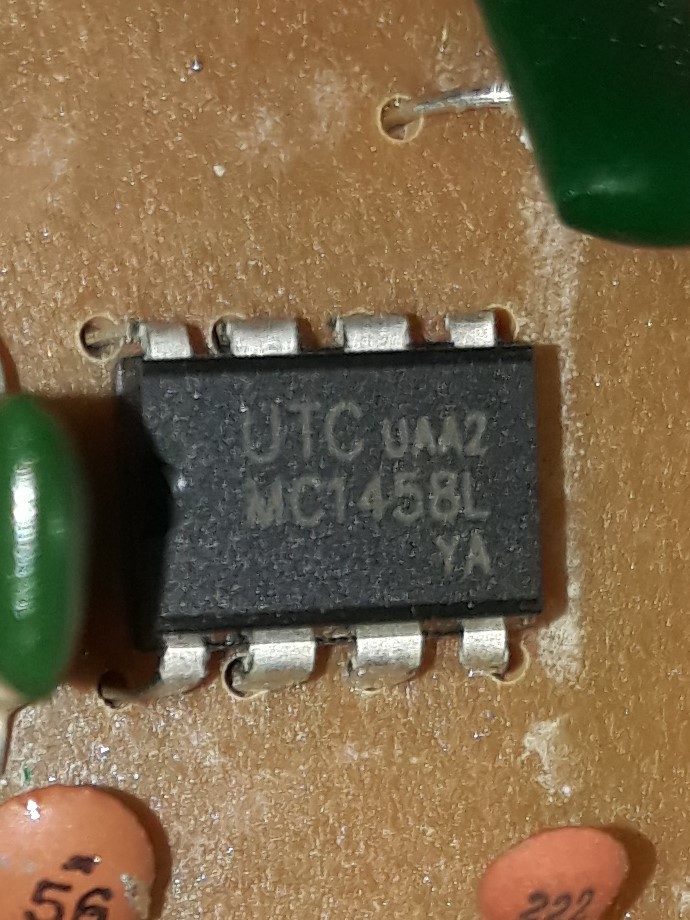

Olha, sou leigo, mesmo. Como não sei o "nome" do ci, mando a foto.

BCP · 19 de maio de 2017

@Angelo Brait Júnior Esse CI da foto acima é o de pré, o CI amplificador é o que esta preso ao dissipador de calor, ele possui 5 terminais, é ele o responsável pela caixa estar muda.

Angelo Brait Júnior · 19 de maio de 2017

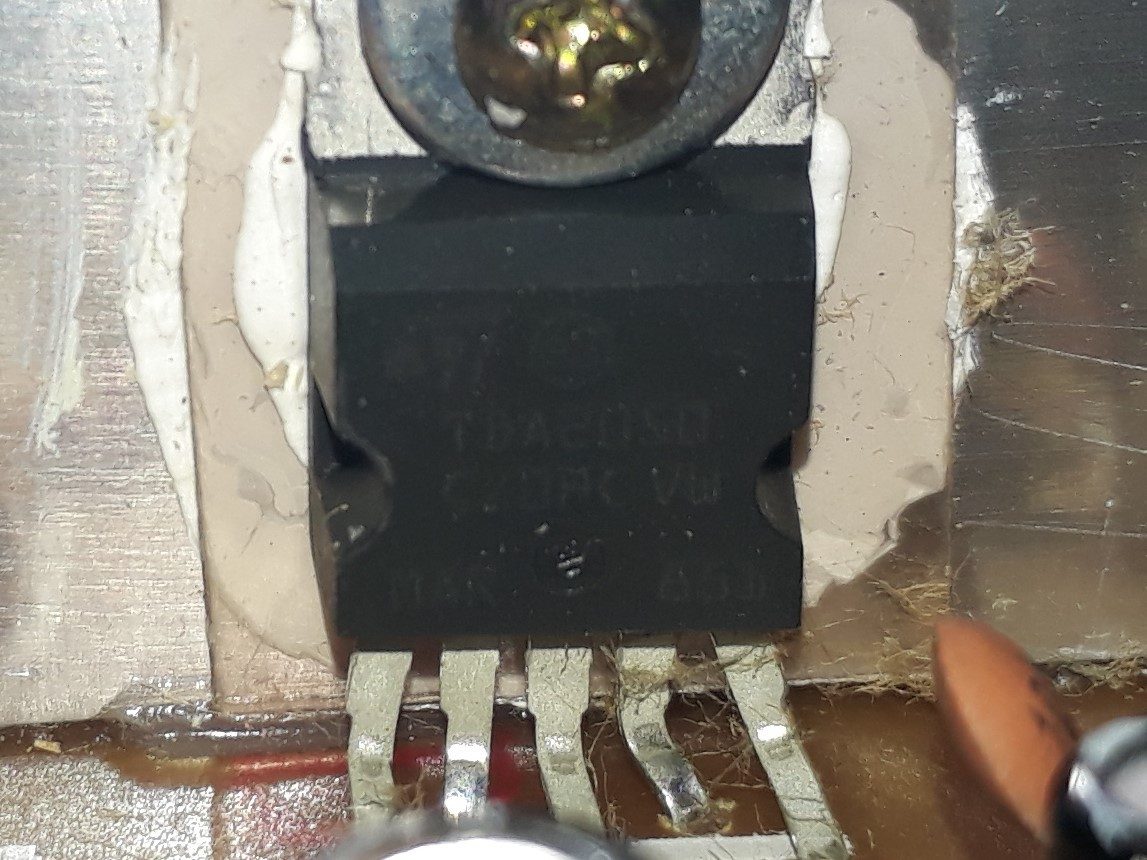

Acho que agora vai o certo. Pelo que vi, é, mesmo, um TDA2050.

BCP · 20 de maio de 2017

Sim! É ele mesmo!... (TDA2050) Ele é muito comum nessas caixas por ter uma boa potência!...

Provavelmente essa caixa foi ligada em tensão errada, o que fez aquele capacitor explodir e com ele, o CI queimou junto...

Providencie (compre um novo CI) e faça a substituição, se não tiver as ferramentas, leve a um colega ou a uma oficina de eletrônica para substituir eles para você.

No lugar do capacitor que explodiu, pode colocar um de 470uF/63V.... Pelo tamanho da base dele eu diria que era um de 220uF/63V, mas isso é como eu disse! Pode até deixar sem ele que não fará diferença nenhuma no funcionamento do amplificador...

Angelo Brait Júnior · 20 de maio de 2017

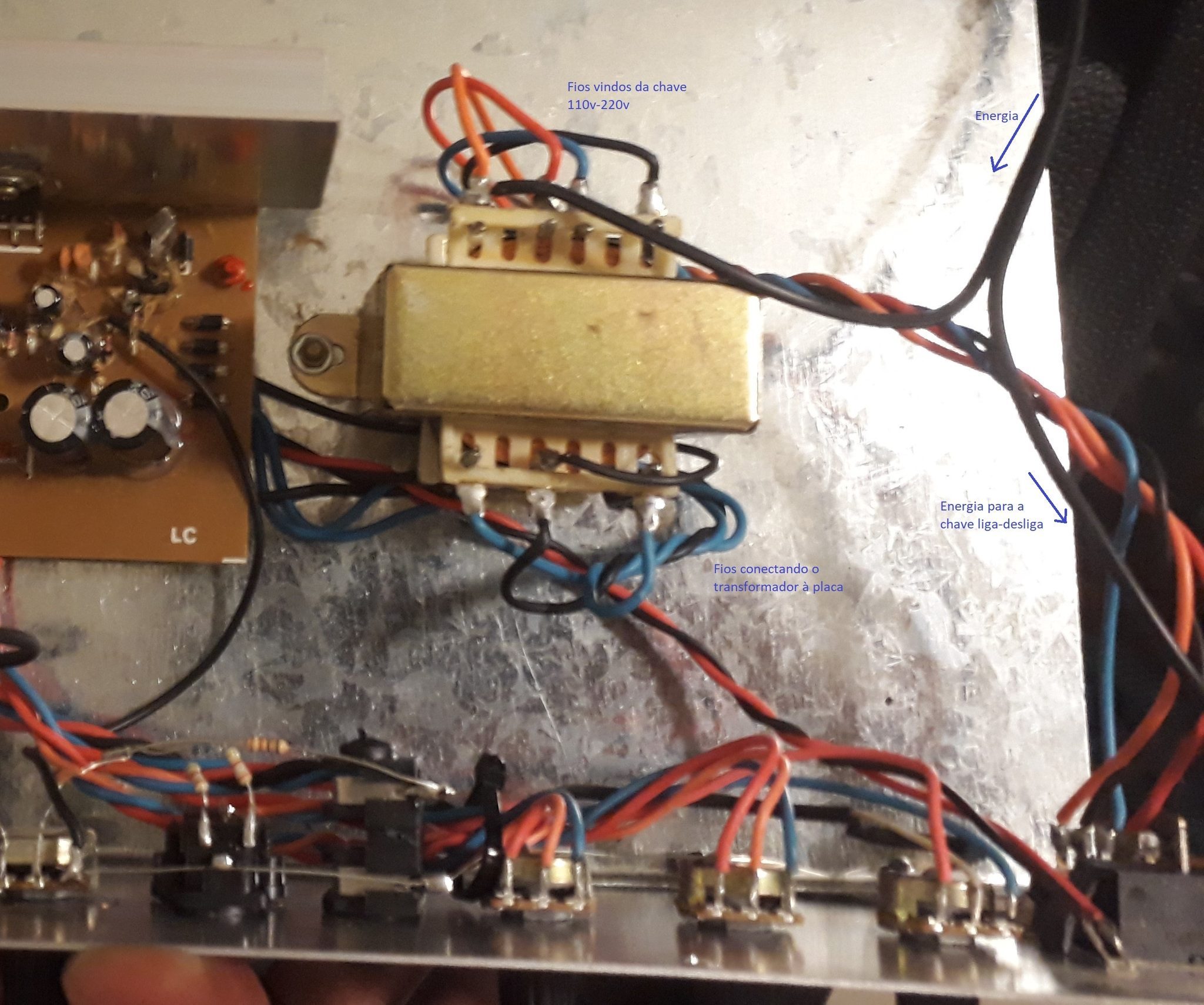

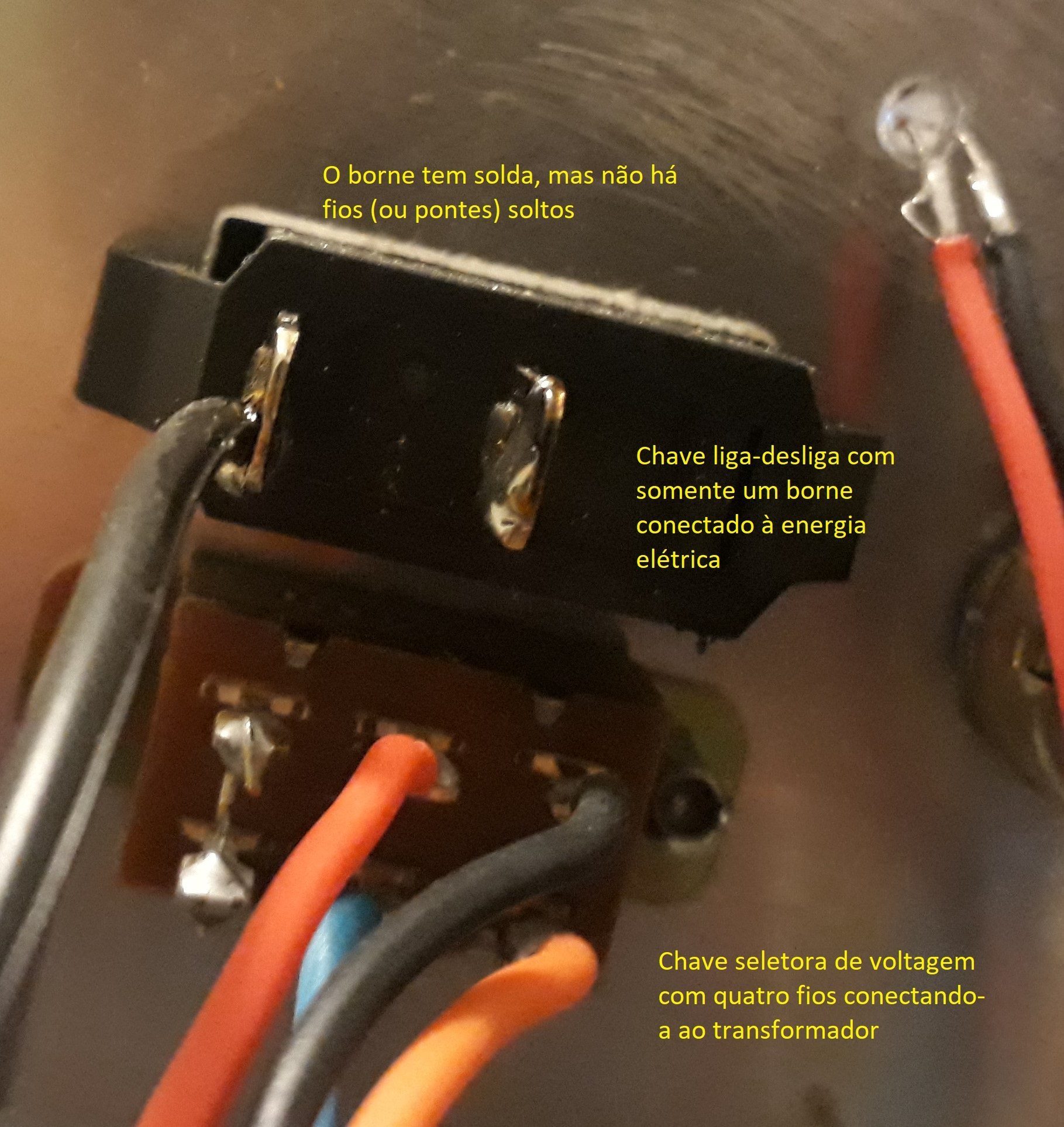

Muito obrigado, @Bcpetronzio. Vou providenciar isso e, depois, posto o resultado. Antes, porém, tenho mais uma dúvida. Percebi que o cabo de energia possui uma fase indo para o transformador e outra, para a chave liga-desliga. No mesmo lado do transformador, além do cabo de energia, chegam outros quatro fios, vindos todos da chave seletora de tensão 110v-220v. Do outro lado do transformador, quatro fios estão conectados à placa. O interessante é que não há ligação entre o outro borne da chave liga-desliga nem com o transformador, nem com a placa. Entendo que, assim, o circuito fica aberto. Teria que ter uma conexão para a corrente fluir. O problema é que não encontrei nenhum fio solto que pudesse indicar se o certo é ligar no transformador ou na placa, muito menos em que lugar destes dois componentes do sistema o borne deveria ser conectado.

Mais uma vez, sei apenas o básico de elétrica e de eletrônica, aprendido na escola, mesmo. Por isso, pergunto se meu raciocínio não está correto e, caso esteja, onde é que deveria estar ligado o segundo borne da chave? Mando as fotos abaixo para facilitar o entendimento do problema.

Ricardo S Ferreira · 20 de maio de 2017

Realmente a ligação que fizeram aí está incorreta.

Siga o esquema da primeira imagem.

Com relação ao secundário, vão para a placa mesmo.

https://www.google.com.br/search?q=esquema+chave+seletora+de+tensão&o que=esquema+chave+tensão+&aqs=chrome.1.69i57j0.15301j0j4&client=ms-android-samsung&sourceid=chrome-mobile&ie=UTF-8#imgrc=PCQpJIxEmBsAXM:

Ah sim.

No caso da chave liga/desliga, apenas interrompa um dos fios que vem da tomada e coloque ela.

Angelo Brait Júnior · 20 de maio de 2017

Valeu, @Ricardo S Ferreira! Vou fazer as substituições necessárias assim que possível e posto os resultados em seguida. Por enquanto, obrigado a todos pelas informações.

Anderson Kelly · 3 de dezembro de 2018

Alguem sabe de quanto é valor de saída esse trafo?
Tenho uma caixa WORDSTAR WM500A e o trafo queimou

BCP · 4 de dezembro de 2018

@Anderson Kelly O trafo não pode ser superior a 15 +15, o ideal seria você mandar rebobinar ele, se não tiver como Compre um Trafo de 12 + 12 por pelo menos 2 ou 3 Amperes...

Anderson Kelly · 5 de dezembro de 2018

Em 03/12/2018 às 22:30, BCP disse:

@Anderson Kelly O trafo não pode ser superior a 15 +15, o ideal seria você mandar rebobinar ele, se não tiver como Compre um Trafo de 12 + 12 por pelo menos 2 ou 3 Amperes...

Bom dia !
Achei que fosse em torno de 24 + 24 saida.

Fotos da cx.

BCP · 6 de dezembro de 2018

@Anderson Kelly Se o CI amplificador for o mesmo do tópico (TDA2050), a alimentação dele não pode ultrapassar a 22V e -22V, ou seja, um trafo de 15 + 15 Vac daria depois de retificado +21,2V e -21,2V, muito perto do limite do CI!

Porém, não é um valor de tensão comum para ser encontrado, o valor comercial mais próximo é o 12 +12Vac, que depois de retificado daria +16,97V e -16,97....

Coroaodj · 29 de janeiro de 2020

@Ricardo S Ferreira desculpa me intrometer. mas estou em um dilema aqui tb, tenho uma caixa dessa 800 so que bluetoth e usb, porém reparei que a chave liga desliga também não tem um fio direto ao trafo. porém reparei que nessa chave lig/desl. colocaram um pedaço de fio bem fino como se fosse um fusivel. ligando do lig/edsl. a chave 110/220 logo abaixo. por isso a do amigo nao tem esse fio e o circuito esta interrompido.,

Agora peço ajuda pra saber qual seria a saida do trafo, pois o meu queimou. sei que e bivolt na entrada e saida são 3 fios (1preto e 2 azuis) então creio que seja tipo 12+12 ou algo do tipo. Mas queria saber o correto. NA PLACA empresa NAO TEM NENHUMA INDICAÇÃO.

caixa amplificado Wordstar WBL 800 USB.

Ricardo S Ferreira · 29 de janeiro de 2020

@Coroaodj não tenho como te ajudar, pois não possuo o esquema, mas pelos capacitores de filtro da fonte já dá para se ter uma ideia, através da tensão dos capacitores.
