Qual HD M2 é compatível com minha placa-mãe !

Recommended Posts

Bom gente !   tenho a placa-mãe  :  placa-mãe MSI p/ Intel Z97-GD65 Gaming LGA 1150



No site  da Fabricante : Fala apenas que ela tem :  M.2      https://br.msi.com/Motherboard/Z97-GD65-GAMING.html#hero-overview



Porém Notei que esses M.2 tem uns que são FORMATO quadrado , tem uns que são formato Mais retangulo e alongado !    Como não achei a descrição, visualmente pela placa notei que meu QUADRADO !   Então não achei nenhum lugar M.2 nesse formato !  Me falaram que solução seria comprar um Modelo " PCI EXPRESS " ....Me aconselharam esses modelos :



>> Ssd Corsair Mp500 240gb M.2 Pci-e Gen 3  : Esse Gen 3     http://produto.mercadolivre.com.br/MLB-886727723-memoria-corsair-force-mp500-series-m2-ssd-240gb-_JM



>> SSD Kingston HyperX Predator 240GB PCI-Express 2.0 x 4 Leituras: 1400MB/s e Gravações: 600MB/s - SHPM2280P2H/240G  , Porém descrição desse fala :  GEN 2    https://www.kabum.com.br/produto/64204/ssd-kingston-hyperx-predator-240gb-pci-express-2-0-x-4-leituras-1400mb-s-e-gravacoes-600mb-s-shpm2280p2h-240g/?origem=52&gclid=Cj0KCQjwnubLBRC_ARIsAASsNNkOnAZJIy3Fdc7sSY_831FOwxliVK8rIYEMaRm710BXD0vVwK8WpB8aAsqcEALw_wcB



Dei uma lida sobre o assunto , entendi que Tecnologia GEN 3 dos PCI express são muitos mais rápidas que GEN 2 ( Obvio tecnologia anterior )



Baseado nisso tudo  dito acima :  Algumas dúvidas :



1 >> Qual nome ou modelo desse meu M2 ? existe um adaptador  ?

2 >> Poderia usar um modelo PC EXPRESS desempenho seria o mesmo ( único problema seria perder 1 slot EXPRESS )

3 >> Tendo que usar um desses modelos PCI Express seria melhor Opção o CORSAIR que tem tecnologia GEN 3  ?



Gostaria de conselho da galera mais esclarecida no assunto !   desde já grato a todos ! Desculpe-me pelo meu baixo nível de conhecimento ! ;/




Editado por Rodrigo Leonardo Lima

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Rodrigo Leonardo Lima

Ele não encaixa ai não... M.2 é tudo M.2 o que muda é o espaço que tem, são 3 tamanhos, algumas placas usam o M.2 para adaptadores wifi por exemplo, que são pequenos, que acredito que seja o que caberia na sua placa.



O que você tem que procurar, é se sua placa aceita NVMe, se aceitar você pode usar o HD em uma placa sim, mas pelo que eu li por cima não aceita não... principalmente devido a geração dela, normalmente placa que aceita NVMe tem USB 3.1.

  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Rodrigo Leonardo Lima disse:

Porém Notei que esses M.2 tem uns que são FORMATO quadrado



você deve ta confundindo com MSATA, que é diferente

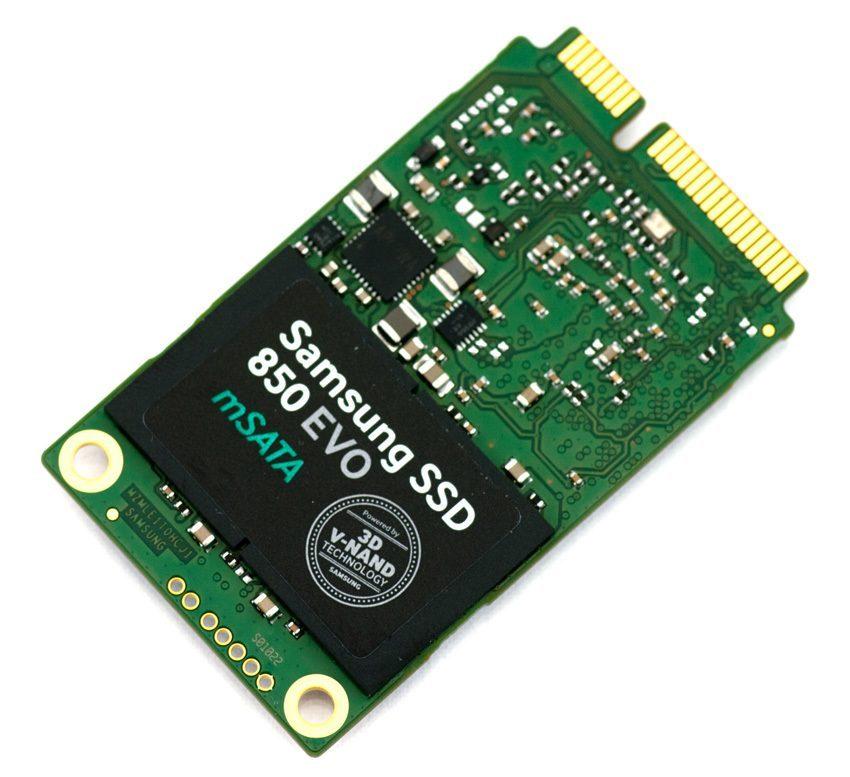

StorageReview-Samsung-850-EVO-mSATA-SSD.thumb.jpg.af5209b42944dedd90fa6b2f3c4b4e25.jpg

e os msata nada mais sao do que ssd's sata normal, so que com essa configuração...



tanto é que agora indo na pagina da msi, na parte das especificacoes, tem isso:






a porta referida msata é justamente a que você ve na placa-mãe...





resumindo, aquele ssd da corsair ou da kingston de 240gb q você colocou o link nao servirá para essa placa-mãe! nao para funcionar diretamente nesse slot!



https://br.msi.com/Motherboard/Z97-GD65-GAMING.html#hero-specification

Editado por rodrigo.dcvieira
  • Obrigado 2

Compartilhar este post


Link para o post
Compartilhar em outros sites


Você está correto !  esse Msata !   então cade esse conector que fala na descrição  M.2  ?




adicionado 8 minutos depois

Pelo que entendi !  concordo !  aquele que achei que era o M.2 na verdade M.SATA ,  Porém minha placa tem tecnologia M.2 , que seria um dos slots PCI EXPRESS - PCI - GEN  ( Foto ) , no caso , teria apenas que confirmar o que o @Rolf William Gewers falou e verificar se minha placa-mãe suporta NVME ,ela suportando , teria apenas que comprar um adaptador para esses tipos de SSDs para porta pci-express !






Editado por Rodrigo Leonardo Lima

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 minutos atrás, Rodrigo Leonardo Lima disse:

Você está correto !  esse Msata !   então cade esse conector que fala na descrição  M.2  ?






tb fiquei procurando.. bem, na placa-mãe é que nao está!.. no manual que baixei tb nao há qualquer menção.. creio q possa ser um equivoco ja que outras placas z97 da msi possuem de fato o m.2 como



https://br.msi.com/Motherboard/Z97A-GAMING-7.html#hero-overview



https://br.msi.com/Motherboard/Z97A-GAMING-6.html#hero-overview



https://br.msi.com/Motherboard/Z97-GAMING-5.html#hero-overview



e outros modelos.. pode ver q em qualquer delas a imagem da placa-mãe mostra o slot m.2 com as furacoes para os varios tipos e tamanhos de ssd m.2




Compartilhar este post


Link para o post
Compartilhar em outros sites

14 minutos atrás, rodrigo.dcvieira disse:



tb fiquei procurando.. bem, na placa-mãe é que nao está!.. no manual que baixei tb nao há qualquer menção.. creio q possa ser um equivoco ja que outras placas z97 da msi possuem de fato o m.2 como



https://br.msi.com/Motherboard/Z97A-GAMING-7.html#hero-overview



https://br.msi.com/Motherboard/Z97A-GAMING-6.html#hero-overview



https://br.msi.com/Motherboard/Z97-GAMING-5.html#hero-overview



e outros modelos.. pode ver q em qualquer delas a imagem da placa-mãe mostra o slot m.2 com as furacoes para os varios tipos e tamanhos de ssd m.2






Verdade parceiro você está correto !  Pode ter acontecido um equivoco  da  fabricante na descrição !  porém uma dúvida ainda permanece !



Se tipo fabricante está descrevendo que minha placa tem a tecnologia porém para usar na PCI EXPRESS , porém ela não vem SLOT especifico !  .......se você notar na descrição em nenhum momento ela fala no site que tem " slot " , ela apenas coloca  " M.2 " ........



Até porque Se as placas que tem suporte para M.2 vem slot especifico porque essa da HYPER X vem com adaptador  M.2 para PCI EXPRESS   ??




Editado por Rodrigo Leonardo Lima

Compartilhar este post


Link para o post
Compartilhar em outros sites
12 minutos atrás, Rodrigo Leonardo Lima disse:

Você está correto !  esse Msata !   então cade esse conector que fala na descrição  M.2  ?




adicionado 8 minutos depois

Pelo que entendi !  concordo !  aquele que achei que era o M.2 na verdade M.SATA ,  Porém minha placa tem tecnologia M.2 , que seria um dos slots PCI EXPRESS - PCI - GEN  ( Foto ) , no caso , teria apenas que confirmar o que o @Rolf William Gewers falou e verificar se minha placa-mãe suporta NVME ,ela suportando , teria apenas que comprar um adaptador para esses tipos de SSDs para porta pci-express !








eu ja interpreto essa imagem de outra maneira



o que se quer dizer com os pci-e ser gen3 é aquele lance dos slots serem 2.0, 3.0.. como muita gente vive com duvidas se haverá problemas de desempenho em usar placas de video recentes em pci-e 2.0 de placas mae mais antigas, etc, etc, etc.. pode ver que os arranjos colocados em relação as pistas sao provavelmente do uso de 1 placa de video, 16x, ou 2 placas (8x, 8x) ou 2 placas de video e outros hardwares (8x, 4x, 4x)



nao vi nenhuma mencao a pci-e gen3 x4, que normalmente sao nomenclaturas usadas para denominar os novos ssd's

adicionado 3 minutos depois
3 minutos atrás, Rodrigo Leonardo Lima disse:

Até porque Se as placas que tem suporte para M.2 vem slot especifico porque essa da HYPER X vem com adaptador para PCI EXPRESS   ??



o adaptador pode ser um recurso estético, ou você por qualquer motivo nao quer usar o ssd na placa-mãe porque esquenta demais.. ou se a placa permitir, fazer um raid-0 com outro ssd tb m.2



esse adaptador dá mais opções de utilizacao seja de 1 ou mais ssd's deste tipo

Compartilhar este post


Link para o post
Compartilhar em outros sites


Há vários modelos à venda que se conectam à placa-mãe via um adaptador PCI Express, mas placas-mãe mais modernas já trazem um conector dedicado, geralmente na mesma área onde estão os slots PCIe.



Acho que só me resta dúvida !  se essa minha placa tem tecnologia NVMe !
