Poderiam me ajudar com este diagrama de rede?

[Daniel Garcia Quevedo]

Olá, estou tentando fazer um diagrama para resolver o seguinte exercicio:



Na empresa A, deseja-se instalar 5 computadores sendo um servidor e mais 4 desktops. O servidor terá duas placas de rede, sendo
uma utilizada para conexão à rede interna e a outra para conexão ao modem, que será fornecido pela concessionária de
telecomunicações.
O endereço IP escolhido para a rede local é: 10.0.0.0 com máscara de rede /29 (255.255.255.248). Não é permitido utilizar outro
endereço IP.
O endereço IP da placa de rede do servidor ligada ao MODEM/Router é 200.168.57.193.



a. Desenhe a topologia descrita utilizando a máscara de rede informada e enderece cada elemento e suas respectivas placas de
rede.



b. Determine os endereços de rede, hosts e broadcast da rede local.

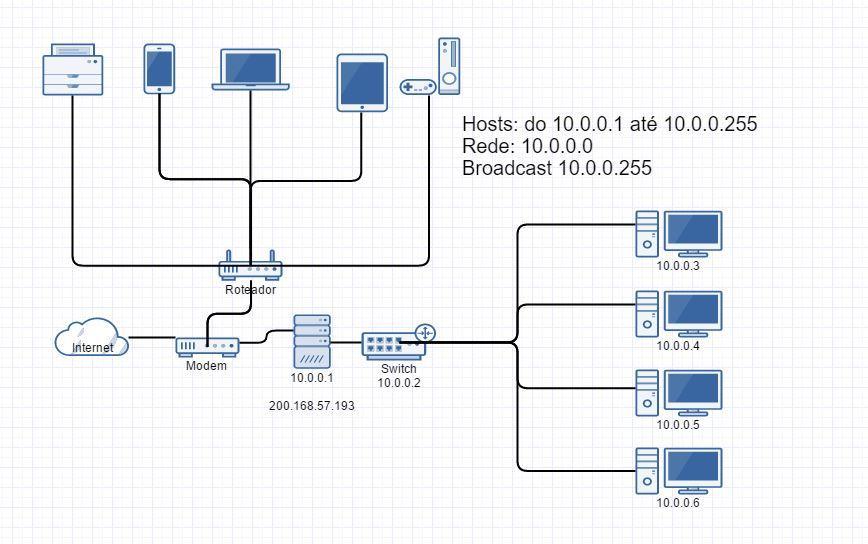

Eu também adicionei alguns itens wireless para dar uma aprofundada. Está tudo ok? Muito obrigado.

[LBM]

@Daniel Garcia Quevedo

Se a máscara da rede local é /29, você só tem os IPs 10.0.0.1 ao 10.0.0.6 disponíveis.

Rede 10.0.0.0

Broadcast 10.0.0.7



Sugiro sempre colocar 10.0.0.1/29, 10.0.0.2/29 ou 10.0.0.1 255.255.255.248.



Pelo enunciado do exercício, acho que o roteador e os equipamentos atrás dele são desnecessários.

[ciro-mota]

1 - Não entendi por que você adicionou os itens wireless no diagrama se a questão não pede que faça isso.

2 - IP do servidor 10.0.0.1, OK.

3 - Dependendo do switch, ele não precisará receber um endereço, de modo que o IP 10.0.0.2 poderá ser repassado para os hosts.

4 - No mais, leve em conta a dica do colega acima para reorganizar sua tabela.
