agnaldoagn

Sobre o amplificador 500 w que estou montando

Recommended Posts

comprei esse resistor como se fosse DE   0.33 OHMS ,  confirma?  é isso mesmo?

porque quando coloco as cores num programa fala que ele e de 3,3 omhs

e fazendo a leitura no meu multimetro digital  aparece as seguintes marcaçoes,   003.3

estou com muita duvidas

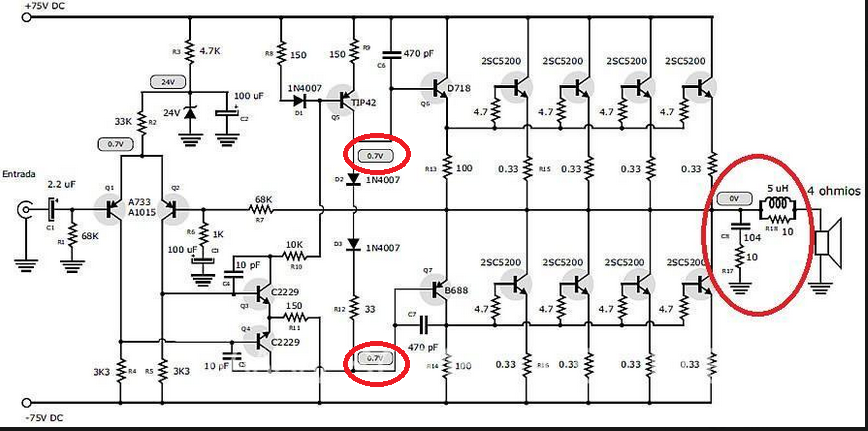

ate porque também quando ligo o amplificador em 10 segundos ele esquenta muito os  2sc5200 !!,  o amplificador e esse abaixo, ja conferi tudo ,tudo e nao vi nada de errado,a unica coisa diferente é que ele pede 75  0  75          e a minha fonte da um pouco menos  ela da 58 0 58    seria isso por acaso

esquema-amplificador-400w.jpg.251755f12894886ac9ca41cfb15f01c7.jpg.52638d41b48e2ed7c3e7e1d84aa12c7e.jpg


Compartilhar este post


Link para o post
Compartilhar em outros sites

por dois para votos que a resistência é 3,3ohm (se teu multímetro for de autorange) ... eu confiaria no teu multímetro.

1 hora atrás, agnaldoagn disse:

minha fonte da um pouco menos

17 volts de diferença não diria que é tão pouca diferença não... mas alguns circuitos são capazes de funcionar mesmo assim...



1 hora atrás, agnaldoagn disse:

10 segundos ele esquenta muito os  2sc5200

Colocou dissipadores?

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites


então perneta nem cheguei a colocar dissipador  porque liguei so pra teste mesmo   o som saiu muito baixo quase que nao audivel   e os transistor 2sc5200 ferveram a ponto d nao dar pra colocao o dedo nele

e o multimetro e um minipa  tava na seleçao automatica

se realmente esses resistor for de 3.3r     e nao 0.3 r  como pede no esquema   poderia ser esse o problema de esquentar o amplificador e nao sair som??

Compartilhar este post


Link para o post
Compartilhar em outros sites

Coloca dissipador com pasta térmica e vê no que dá X)



Sobre a substituição dos 0,33ohm pro um 3,3ohm olha ... você está aumentado o resistor em 10Vezes e no emissor acredito que isso diminua a corrente que passe e não aumente...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites


outra coisa, a fonte e de 6 amperes,  e o projeto pede 8 ou 10 !

a fonte ta fervendo  ,seria isso??

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fácil de ver com um multímetro(medir corrente em série)... Fonte quando está "a toda" elas esquentam mesmo... verifique a corrente e tensão estão de acordo com que o fabricante indica... se tiver dentro está tudo bem... se tiver acima, melhor arranjar outra fonte.

Editado por Bommu Perneta
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, agnaldoagn disse:

outra coisa, a fonte e de 6 amperes,  e o projeto pede 8 ou 10 !

a fonte ta fervendo  ,seria isso??

Seu amplificador está em curto.

Como disse que não sai som, a fonte mesmo sendo fraca nem deveria esquentar.

Só deveria esquentar um pouco se estivesse funcionando e em último volume.

É o alto-falante quem consome a corrente e não o amplificador em si.

Qual a tensão nas bases dos 2sc5200?

As outras tensões estão de acordo com o esquema?

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites
