Trafo de nobreak SMS, e montagem de filtro anti-ruídos AC de fonte de PC.

[ilkyest]

Pessoal, preciso montar um filtro galvânico pro meu pc. Esta dando bastante ruído entre ele e o meu 3x1.



Eu tenho um Nobreak SMS semelhante a este

https://www.kabum.com.br/produto/38574/nobreak-sms-manager-net4-1400va-bivolt-27285/?origem=52&gclid=EAIaIQobChMIkJD3ie6L1wIVEYCRCh0xpARtEAQYCCABEgLp7PD_BwE



que está subutilizado, e não posso usar ele para as impressoras visto que ele não aguenta. A bateria já está se indo, então, não vou investir plata nele.



Gostaria de usar o trafo dele, mas não sei se é dupla bobina ou se é semelhante a um auto-trafo (que não daria para isolamento galvânico)



Vocês conhecem? seria possível usar para esse fim? a potencia dele será usada a menor, pois alimentará apenas o PC.

[Renato.88]

Já desmontei um modelo parecido, era auto trafo.

Em nobreaks e estabilizadores nunca usam trafo isolador, além de ser mais caro não funciona.



[albert_emule]

1 hora atrás, ilkyest disse:

Pessoal, preciso montar um filtro galvânico pro meu pc. Esta dando bastante ruído entre ele e o meu 3x1.



Eu tenho um Nobreak SMS semelhante a este

https://www.kabum.com.br/produto/38574/nobreak-sms-manager-net4-1400va-bivolt-27285/?origem=52&gclid=EAIaIQobChMIkJD3ie6L1wIVEYCRCh0xpARtEAQYCCABEgLp7PD_BwE



que está subutilizado, e não posso usar ele para as impressoras visto que ele não aguenta. A bateria já está se indo, então, não vou investir plata nele.



Gostaria de usar o trafo dele, mas não sei se é dupla bobina ou se é semelhante a um auto-trafo (que não daria para isolamento galvânico)



Vocês conhecem? seria possível usar para esse fim? a potencia dele será usada a menor, pois alimentará apenas o PC.



Seu problema de ruído é quase 100% de chances que venha da própria fonte.

Fontes chaveadas produzem muitos ruídos.



Troque por uma fonte chaveada que funcione com aquela topologia LLC ressonante. Produzem muito menos ruídos.

[Renato.88]

50 minutos atrás, albert_emule disse:

Seu problema de ruído é quase 100% de chances que venha da própria fonte.

Fontes chaveadas produzem muitos ruídos.

Isso é verdade. Antigamente eu ligava um televisor de 29" no PC e a imagem ficava chuviscando.

Isso só sumiu quando troquei a fonte.

[.if]

Uma opção mimimamente curiosa pra potência entre baixa e um pouco abaixo de média é ligar 2 trafos - de nobreak ou quaisquer disponíveis de potência coerente - "em série".



=plug.primario1.secundário1----secundário2.primário2.tomada:



De lambuja, hás de ter dupla isolação. De fato uso esta técnica 100% original pra testar alguns circuitos e de lambuja - II dá mais segurança ao operador da jiga...

[ilkyest]

@albert_emule  eu sei que é fonte... mas eu não gostaria de trocar, por enquanto, essa TX750. Gastei demais por enquanto.



Vou campear por um capacitor de AC, e colocar na entrada da fonte exclusivamente, e outro na entrada do 3x1, só precisaria ver qual a capacitância necessaria, para ligar em série com o ferrite



[Sérgio Lembo]

Se tiver uma placa-mãe velha ou uma fonte de PC encostada, cate um núcleo toroidal e tente fazer um indutor de choque, umas 4 ou 5 espiras de cada fase pra ver se mata o ruido de EMC. É simples, é barato e o pior que pode acontecer é não acontecer.

[ilkyest]

Eu ja fiz no meu QGD... mas farei outro só para a fonte do PC. Vou achar algum capacitor aqui de CA.... Faz indutor e capacitor em série, em fase e neutro, correto?



[Sérgio Lembo]

adicionado 21 minutos depois

Tb pode ser feito com núcleo tipo EE, mas o princípio é sempre o mesmo: se o início da bobina A  for para a rede, o início da bobina B também irá para a rede, e ambas enroladas no mesmo sentido. Caso o carretel não tenha divisão, improvise com papel cartão ou qq outro material não magnético. Não faça em camadas, em setor como no desenho as perdas são menores para essa aplicação.

[ilkyest]

tens ideia de quantas voltas? e que capacitor eu poderia usar em série com fase e neutro?



[Sérgio Lembo]

A imagem abaixo é a entrada de uma fonte de 400W. Note que o choque é de 5mH, o que não é pouco. Ele tb sugere um capacitor de 100nF entre as fases.

[ilkyest]

Vou simular isso em app no android, ver como se comporta aumentando e baixando a capacitancia. 5mH eu não chego aqui em casa e nem tenho indutímetro para testar. OBrigado "by while" pelas respostas.. amanhã ou até o FDS eu lhes posto como ficou

[Sérgio Lembo]

Vai fazendo por tentativa e erro, isto é, monta um com tantas voltas quanto possível e testa para ver se caiu o ruído do som.

[ilkyest]

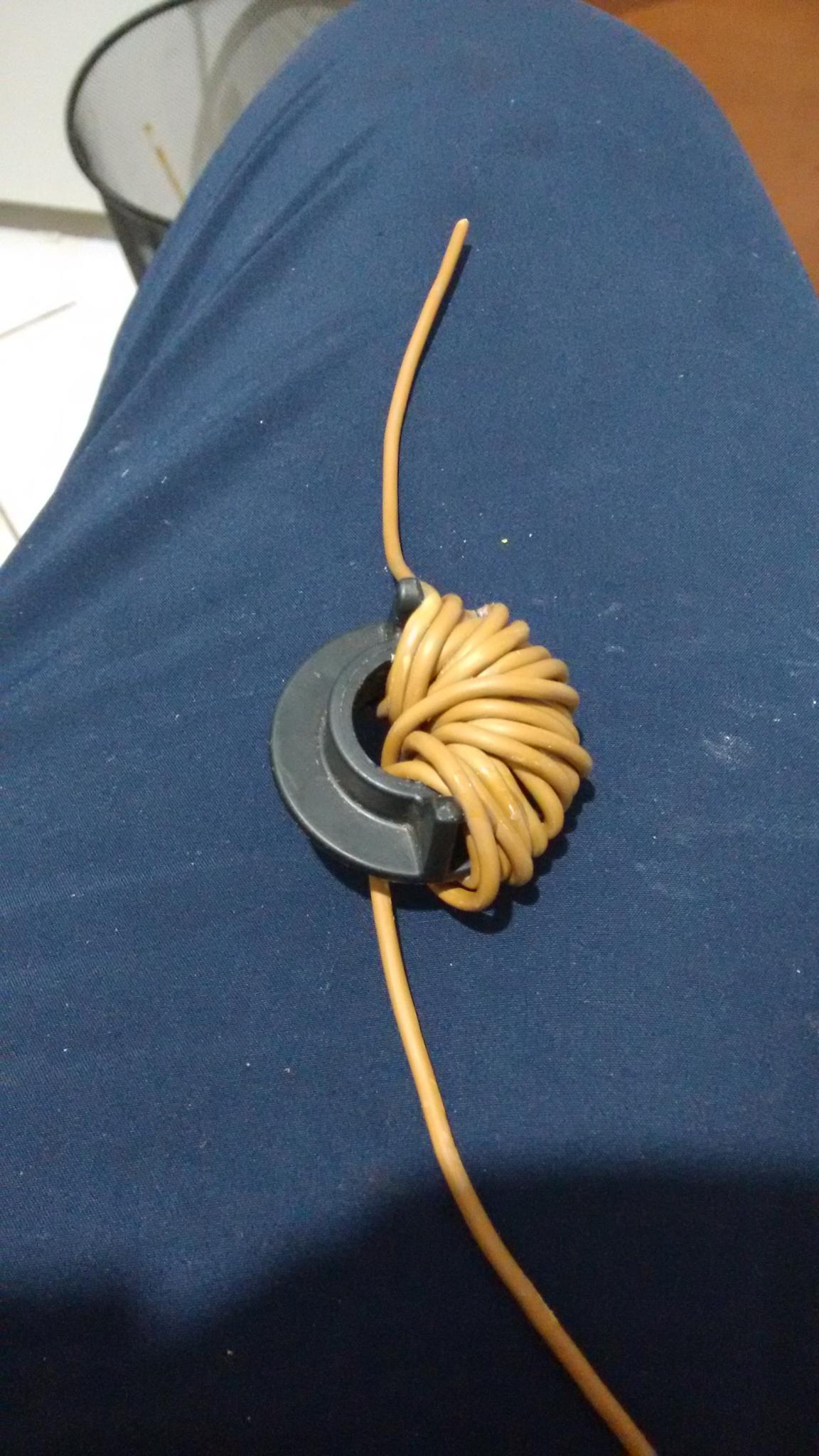

@Sérgio Lembo  agora a pergunta fatal. Achei uma peça de plástico que dará, entendo eu, um bom núcleo.  O núcleo central é de 2,1 cm... e a lateral, mais larga, 4,1cm. Então, acho que dará uns bons henrys ali... mas... claro.. só testando



A questão é:  O que seria melhor? fio fino ou mais grosso? vamos lá, a potência "enxergada" no sistema não será superior a 750 watts, considerando um baita pico de energia, e bota pico nisso. Pra ter ideia, nesse momento estou usando muito do pc, e estou em 219Volts e 1,1A, qual seja, 241watts, aí incluindo TV de 32" que uso de monitor, Dock station, caixinhas de som externas... etc



a questão. Um fio de 0,75 daria conta. Mas qual seria melhor? 0,75 ou 1,25? tem influência os tais "AWG" do fio?



Em tempo: vamos aos "transientes"



Tres áudios em 1. Formato 7z (7-zip)

Primeiro: receptor da net, variando volume.... maximo/mínimo

Dois: receptor da net em mute.... aumentando o volume do 3x1

terceiro... misto

171025_001.7z

[Sérgio Lembo]

4 minutos atrás, ilkyest disse:

Um fio de 0,75 daria conta. Mas qual seria melhor? 0,75 ou 1,25? tem influência os tais "AWG" do fio?

E como tem!!! Pesquise por Tabela AWG,  lá aparece o número AWG, o equivalente em mm², corrente máxima, frequência máxima (efeito pelicular), voltas por cm e outras coisitas más. Não se preocupe com a frequência de chaveamento da fonte, estamos operando na fundamental (60Hz).

[ilkyest]

@Sérgio Lembo

Então tanto faz a bitola do fio? qual seja... não alterará os henrys?

[Sérgio Lembo]

Não, para a indutância o que importa é a quantidade de voltas.  A seleção do fio leva em conta a frequência (efeito pelicular) e a corrente.

[ilkyest]

ok... valioso até aqui... lhes posto imagens amanhã

[Sérgio Lembo]

Apenas para recordar, o efeito do numero de espiras não é linear, é quadrático, isto é, com o dobro de espiras se tem 4X mais indutância.

[ilkyest]

Acho que terei de reduzir o de espiras para o neutro.... Se não ficará descansado. Dá pra usar capacitor de.ventilador de teto? Foi os únicos que achei para CA e as fontes que eu tinha foram pro lixo. Ou o nobre amigo tem algum. Os cálculos de ventilador são de 2,2microfarad



adicionado 9 minutos depois

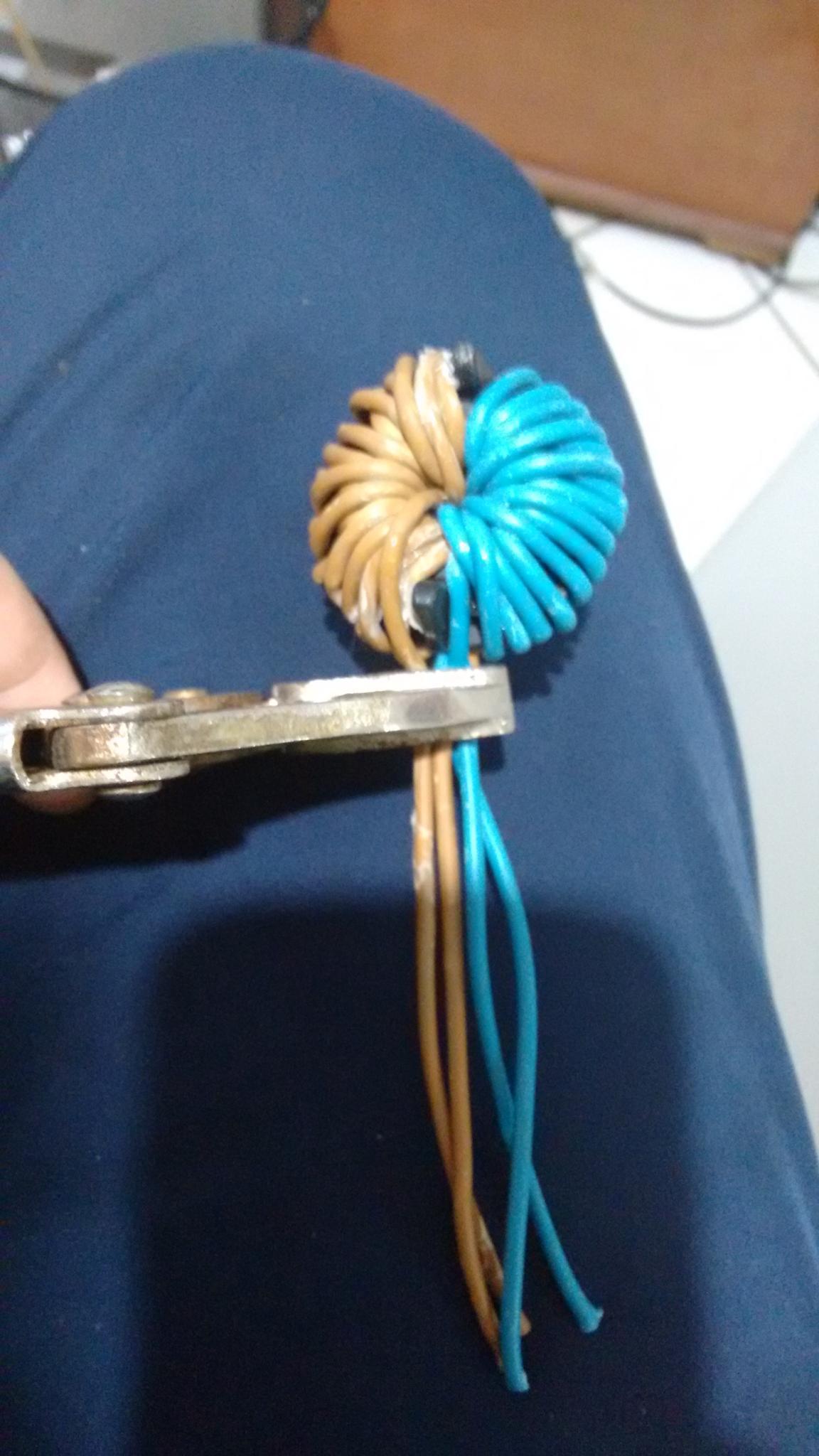

Melhorei um pouco

adicionado 21 minutos depois

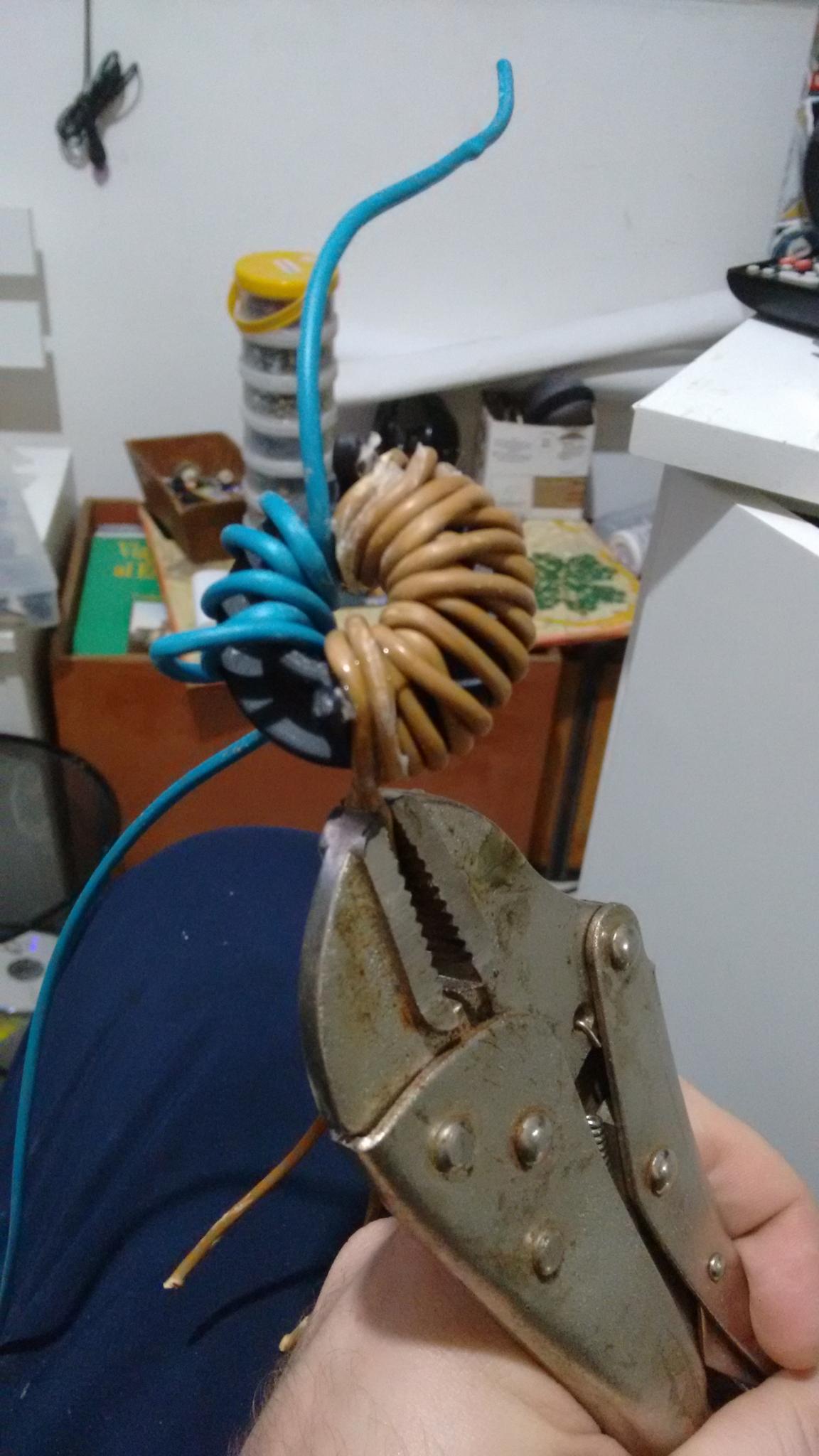

Feito. Colando. Aguardo quanto aos caps de ventilador.



[Sérgio Lembo]

Pela teoria do indutor de choque as 2 bobinas tem que ser iguais. Minha sugestão é fazer 5 espiras azuis, depois 5 marrons, volta para o azul e fica nesse troca troca até entupir por igual, isto é, os 2 fios com número igual de espiras. Monte e teste pra ver se reduz ou elimina o ruído.

[ilkyest]

E quanto aos caps de ventilador.



[Sérgio Lembo]

2uF é um bocado, teste primeiro sem ele, talvez não precise.

[ilkyest]

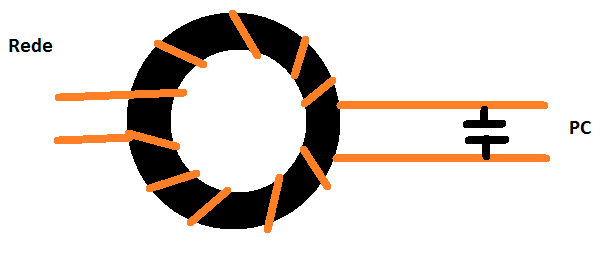

Última pergunta então. Eu não poderia usar fio paralelo e daí sim fazer uma bobina só, tipo esse? Mas, claro, mais grosso? Em vez de fazer 2 bobinas? Pensei num pararelo de 0,75 visto que será só o pç... eu tenho um filtro de linha queimado e poderia usar o fio dele. Embora triplo, usaria os 3 fios, com 3 capa





[Sérgio Lembo]

Já experimentou colocar um alicate amperímetro sobre um fio paralelo para medir a corrente de um ferro de passar roupa, geladeira ou qq outra coisa? Os campos se cancelam, a corrente medida é sempre zero, exceto se houver fuga à terra. Acredito que não funcionará se fizer isso. Faça conforme já foi indicado nos desenho que fiz, não inventa moda.

adicionado 4 minutos depois

11 horas atrás, ilkyest disse:



Acho que terei de reduzir o de espiras para o neutro.... Se não ficará descansado. Dá pra usar capacitor de.ventilador de teto? Foi os únicos que achei para CA e as fontes que eu tinha foram pro lixo. Ou o nobre amigo tem algum. Os cálculos de ventilador são de 2,2microfarad



adicionado 9 minutos depois

Melhorei um pouco

adicionado 21 minutos depois

Feito. Colando. Aguardo quanto aos caps de ventilador.





Ficou ótima essa montagem, espero que tenha identificado o início de cada bobina conforme indicado antes.
