RESOLVIDO TV LG RP 29CC26 Linhas negras na tela

Recommended Posts

Caros amigos solicito uma ajuda referente o diagnóstico deste televisor, entrou na oficina apitando a fonte e inoperante, na inspeção, vi o flyback vazando AT, arremeteu-me ao TSH em curto era o D2689 LS, fiz um reparo anti vazamento no fly para teste beleza, troquei o tsh e deixei o capacitor de largura C404(153H x 1600v), que estava, liguei o aparelho funcionou o dia todo no teste. Na manhã seguinte ao ligar o power deu um estouro e lá se foi o tsh novamente. Fui verificar as tensões, estava com um +B de 145v, bobina L401(560uf) torrada, resistor R840(1.6R x 1/2W) aberto e o capacitor de largura(153H x1600v) 15nFx1600v com fuga. Verifiquei a fonte estava um pouco alta, troquei alguns capacitores e resistores que contribuem para manter a fonte no normal? de 110v ou 140v? No esquema elétrico o aparelho usa um regulador SE110 mas na placa tem um SE 140 original. Comecei a agir, então retirei o regulador de 140 e pus um de 110 que baixou a fonte em demasia, então pus um meio termo um SE 120v, o C404 que era de 15nF pus um de 20nF, tentei achar o tsh d2689ls não achei e coloquei o TT2190, pus o tv a funcionar com quadro um pouco reduzido nas laterais só que e após uma meia hora funcionando surgem estas linhas conforme a foto e eu não imagino onde pesquisar mais, achei que apareciam pela fonte estar alta, pois antes no varicap tinha os 5v normais e os 33v estavam com 38v. Se tiverem uma outra direção para minha pesquisa agradeço.

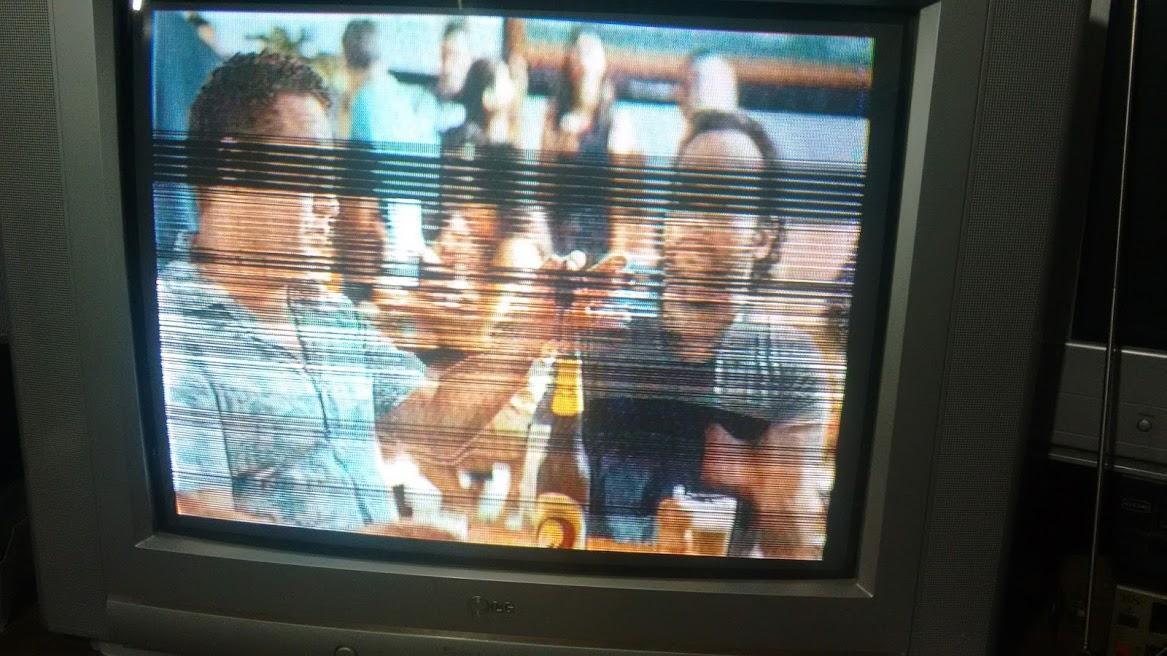

TV LG RP29 CC26 Vertical oFF.jpg

TV LG RP29CC26 Vertical.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

Caros amigos agora no finalzinho da tarde averiguei algumas medições com o televisor ligado: no pino 1 do ci do vertical deveria ter +14v, tem +17v, e no pino 4 -17v. O engraçado e que estas voltagens não estão saindo do fly ou meu multímetro não está medindo, outra coisa não consigo medir a tensão no coletor do tsh, ponho o miter em 1000VDC, na ponteira da um tipo de chiado de AT quando encosto a ponta de prova o miter dá a impressão qua vai marcar uma medida e nada, acredito que o motivo destas listras na tela são provenientes destas voltagens altas nos pinos 1 e 4 do CI 301( TDA 4863A). E também curioso que mesmo o tv oscilando não consigo medir as tensões do trafo da fonte ou meu multímetro deu pau.

Compartilhar este post


Link para o post
Compartilhar em outros sites

A tensão do +B deveria esta correta! Pois agora o TV esta com pouca largura!

Outro detalhe, o flyback que você colocou pode estar alterado e o transistor que queimou pode ser aqueles famosos "carimbados" (Falso).

Compartilhar este post


Link para o post
Compartilhar em outros sites

Caro BCpetronzio, hoje retornei, as pesquisas, troquei o flyback T402(6174V-5003B), troquei o IC301 Vertical(TDA 4863A), coloquei o tsh D2689 Ls e liguei a tv e vapt! queimou novamente, voltei a loja e estava falando com o vendedor e pasmem, a pareceu um veterano da área e me perguntou sobre o televisor e tal e disse-me filho leve o transistor TT2190 se seu +B estiver estabilizado este transistor apesar de mais fraco que o original da tv vai aguentar o tranco.Cheguei na oficina com o transistor estranho, coloquei no aparelho e parti para o abraço, mas amigo BCpetronzio, na verdade, os transistores que trouxe outrora, eram realmente xing ling, e este que ele indicou-me era um original na categoria dele, visto o desenrolar vitorioso nosso, considero meu tópico como resolvido, obrigado e fique com Deus!

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Beleza colega @Cannes! Que bom que apareceu essa alma generosa ao seu lado lá na loja!
