RESOLVIDO Sobre debouncing como funciona

Recommended Posts

Tenho algumas pequenas dúvidas sobre o debouncing.

A dúvida surgiu em um projetinho meu usando um ATTiny85 para uma pequena horta que estou montando em casa e vou fazer ela micro-controlada... Por puro hobby e aprendizado =)

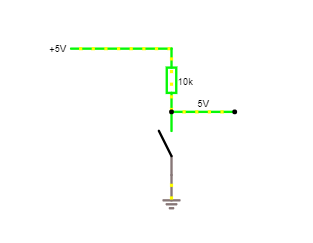

O Botão ali em A1, ele somente tinha a seguinte estrutura:






Meu código já estava prevendo o tempo de segurar o botão, pois a cada clock ele ia executar o código novamente e isso ia me dar uma dor de cabeça...

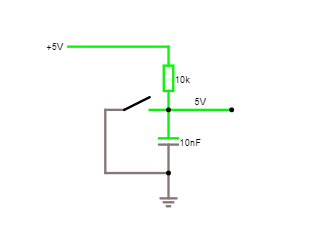

Mas pelo que entendi do bouncing a melhor forma de eu deixar o botão é dessa forma aqui:




A Dúvida é no papel do capacitor... O Capacitor ai no caso, vai funcionar como um "filtro" para os ruídos? É isso que se chama de capacitor de desacoplamento?

No caso do reset, funciona da mesma forma... ele entra com um resistor de pull-up, é interessante eu fazer o mesmo procedimento nele?



Editado por Carlos Zanon

Compartilhar este post


Link para o post
Compartilhar em outros sites
35 minutos atrás, Carlos Zanon disse:

O Capacitor ai no caso, vai funcionar como um "filtro" para os ruídos?

sim amigo. Olha o que eu achei pra você

https://www.allaboutcircuits.com/technical-articles/switch-bounce-how-to-deal-with-it/

(paulão kk)



37 minutos atrás, Carlos Zanon disse:

No caso do reset, funciona da mesma forma... ele entra com um resistor de pull-up, é interessante eu fazer o mesmo procedimento nele?

sim amigo. Por gentileza consulte o d.s. do seu mc



Tem um debounce por sw pra complementar o do hw que elaborei há algum tempo mas mais tarde eu publico

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • @Isadora Ferraz Eu olhei um monte de links mas nenhum foi tão explicativo quanto o do @aphawk



    No caso eu preferi fazer de uma segunda forma (ao invés de usar o delay), acabei por colocar um comparativo de timing no código.



    Meu código final de teste para debouncing ficou:

    /**
     * Verifica se o botão foi clicado e verifica o debouncing.
     * @return void
     */
    bool btnIsClicked()
    {
    	// Verifica se o botão foi pressionado, a entrada irá a 0
    	// Então, inicia a verificação de debouncing
    	if(digitalRead(PIN_BTN) == LOW)
    	{
    		// Caso os testes "contra" o debouncing mostrem que o botão foi realmente
    		// apertado, então retorta informando que o mesmo está em estado HIGH.
    		if(BTN_STATE_TIME == HIGH)
    			return HIGH;

    		// Se ainda não foi provado que o mesmo foi clicado, então, marca a hora atual
    		// no botão para futura comparação de dados e timing
    		if(BTN_TIMER_PRESSED == 0)
    			BTN_TIMER_PRESSED = time;

    		// Este IF será valido num momento futuro onde é provado que o botão continua pressionado
    		// Mantendo a entrada em nível 0 durante um certo tempo, então é considerado o click.
    		if((time-BTN_TIMER_PRESSED) > 50)
    		{
    			BTN_STATE_TIME = HIGH;
    			return btnIsClicked();
    		}
    	}
    	else
    	{
    		// Se for apenas ruido, ele irá zerar, a filtragem/desacoplamento o capacitor
    		// irá cuidar no circuito até que tudo esteja correto para validar o click.
    		BTN_STATE_TIME = LOW;
    		BTN_TIMER_PRESSED = 0;
    	}

    	return LOW;
    }

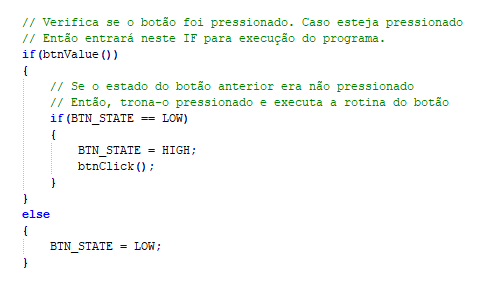

    E caso o mesmo seja pressionado, quero que apenas 1 vez este seja executado enquanto apertado:

    	if(btnIsClicked())
    	{
    		if(BTN_STATE == LOW)
    		{
    			BTN_STATE = HIGH;
    			btnClicked();
    		}
    	}
    	else
    	{
    		BTN_STATE = LOW;
    	}




    Aproveitei para colocar durante a inicialização do MCU:



    /**
     * Configura o MCU para as operações de leitura de porta
     * e realiza os testes iniciais
     */
    void setup()
    {
    	// Número de erros obtidos.
    	int errorCount = 0;

    	// Tempo inicial de execução do MCU
    	time = millis();

    	// Configura os pinos de leitura
    	pinMode(PIN_BTN, INPUT);
    	pinMode(PIN_HGM, INPUT);
    	pinMode(PIN_LDR, INPUT);

    	// Configura os pinos de escrita
    	pinMode(PIN_LIGHT, OUTPUT);
    	pinMode(PIN_WATER, OUTPUT);

    	// Desliga os pinos de agua e luz
    	digitalWrite(PIN_LIGHT, LOW);
    	digitalWrite(PIN_WATER, LOW);

    	// Somente estará em LOW caso esteja pressionado ou capacitor ainda não carregado.
    	while((errorCount++) < 3 && digitalRead(PIN_BTN) == LOW)
    		delay(50);

    	// Em caso de erro ou sensores sem funcionamento, então
    	// Declara estado de ERRO.
    	if(errorCount >= 3 || !verificarSensores())
    	{
    		ERROR_STATE = HIGH;
    	}
    }



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Algo como um minimalista capacitor virtual (inventei isso agora):



    #define _TEMPO 128
    while (RA0) //se pressionar e ...
    {
    while(tmp--) if (RA0) tmp=_TEMPO; //e manter por algum _TEMPO, foi alguém
    }


    Só o conceito. Claro, passível de evolução. O melhor é incorporar isso numa interrupção por mudança de estado, numa varredura de teclas e etc pra não travar o processamento na leitura do botão....

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Sérgio Lembo Isso ocorre em milésimos de segundo correto? Essa variação ocorre tanto no momento que eu pressiono quanto no momento que eu solto o botão, certo?



    @Isadora Ferraz O Meu código ali faz algo parecido com isso só que com 50ms de intervalo...

    Ele só "trava" (máx de 150ms) o MCU quando está inicializando onde ocorre o delay, de resto eu procuro não travar o processamento de nenhuma forma.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

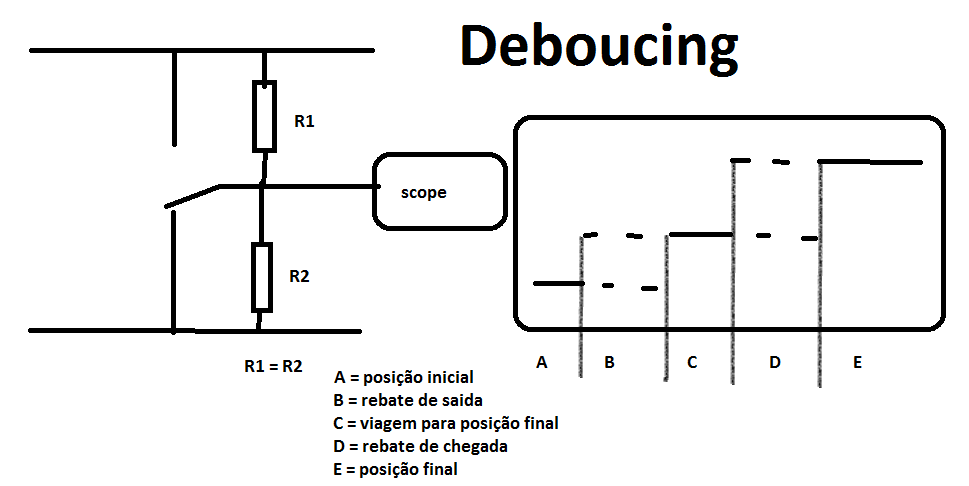

    Não me preocupei em desenhar em escala. No teste adicionei as 2 resistências para visualização do tri-state. Sobre o tempo ser em milisegundos... num é tão rápido assim. Um relé/contator leva entre 40 e 120ms para completar o ciclo de manobra, sendo que a imensa maioria se situa entre 80 e 100ms. Em fim de curso, quando se tem um movimento muito rápido e filtros temporizados não podem ser usados ou em qualquer outra situação em que filtros com efeito de retardo não sejam aceitos, havendo a disponibilidade de um contato reversível fica fácil a filtragem por um simples flip-flop.

    Editado por Sérgio Lembo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
