Oscilador com 555 Circuito montado


mateus7

Posts recomendados

  • Membro VIP

Se deixares sem o relé o led responde como deveria????

Mude o capacitor para um que seja 10 x o valor (10uF) e analise, pois vai ficar mais fácil de se ver o que acontece com uma frequência mais baixa..

Reveja os códigos de cor dos resistores de alto valor para ver se não te enganastes em algum deles.







  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • Membro VIP
2 horas atrás, Mestre88 disse:

555 com relé, sem transistor não dá.

Até dá, mas no circuito do @mateus7  Não tem o esquema do relê na saída. Colocou diodo de proteção e qual o relê, ou a corrente da bobina?

Segundo o site abaixo e alguns datasheets de relês, deveria funcionar.

https://www.robocore.net/loja/produtos/rele.html


Ultima infirmação a esquerda: 200mA.

Link para o comentário
Compartilhar em outros sites

@Isadora Ferraz Olá o circuito esta sendo alimentado por 12v dc ....

adicionado 1 minuto depois

@_xyko_ Olá creio que a corrente da bobina não ultrapassa mias de 200ma acho q da 125ma ou menos n vi ainda assim que eu ver posto aqui

adicionado 2 minutos depois

@faller vou ver se faço isso ... ;)

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

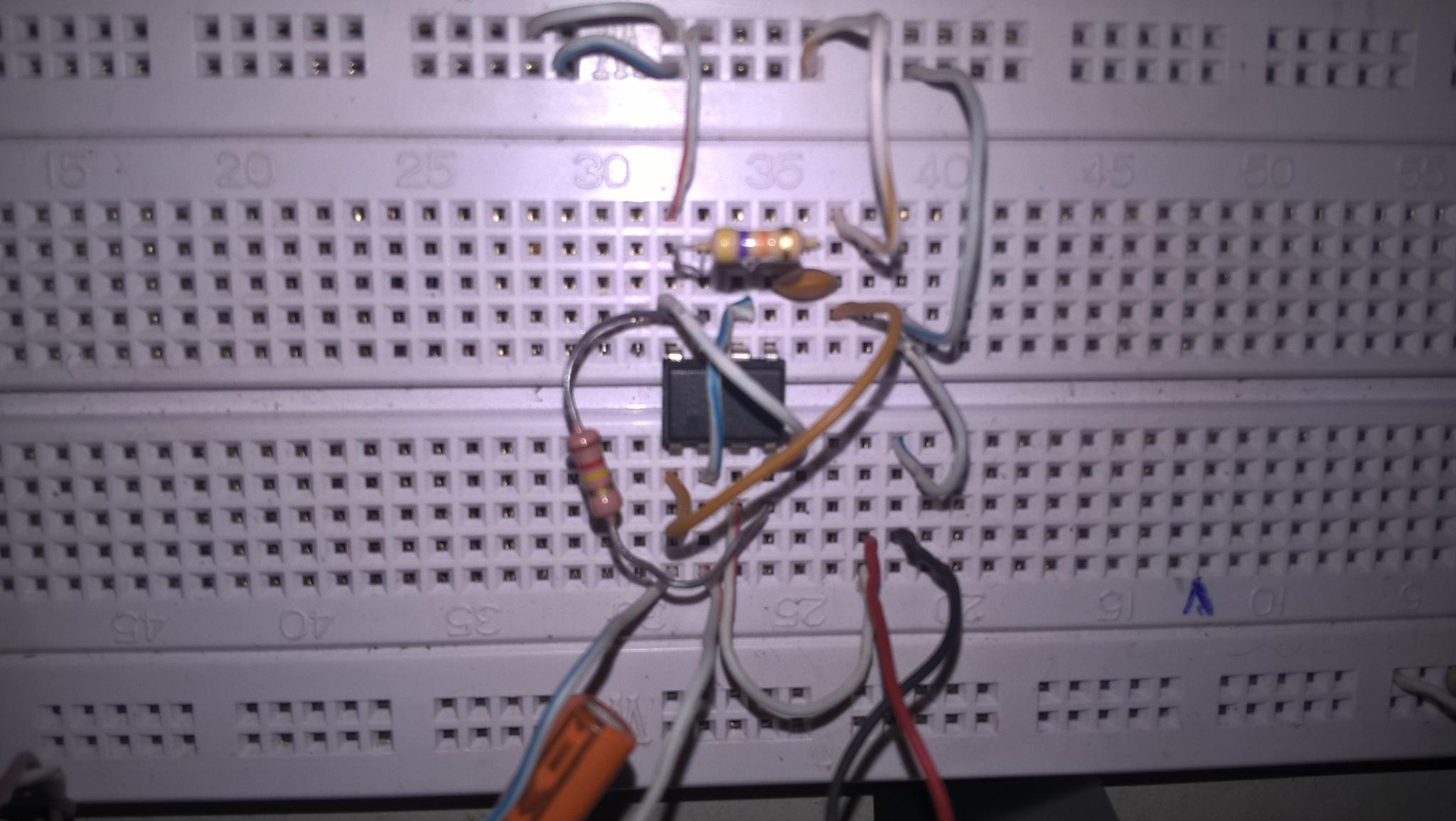

Realmente tá bem feio principalmente pra aparecer em público. Cadê o errado relé no pino 3? Cadê o gnd no 1? Melhore a montagem, redistribua os fios, deixe retinho, mostre + detalhadamente, compare com o esquema, analise as respostas que demos, pesquise/estude 555, etc...
