Esquema Elétrico Placa Ar Split LG Mod EBR56495309

Meca Insights · 22 de dezembro de 2017

Olá, a todos!

Estou com essa placa na minha bancada de um cliente que pediu para verificar o curto circuito. Troquei todos os diodos da ponte retificadora.

Testei todos os componentes do primário e o curto persistia.

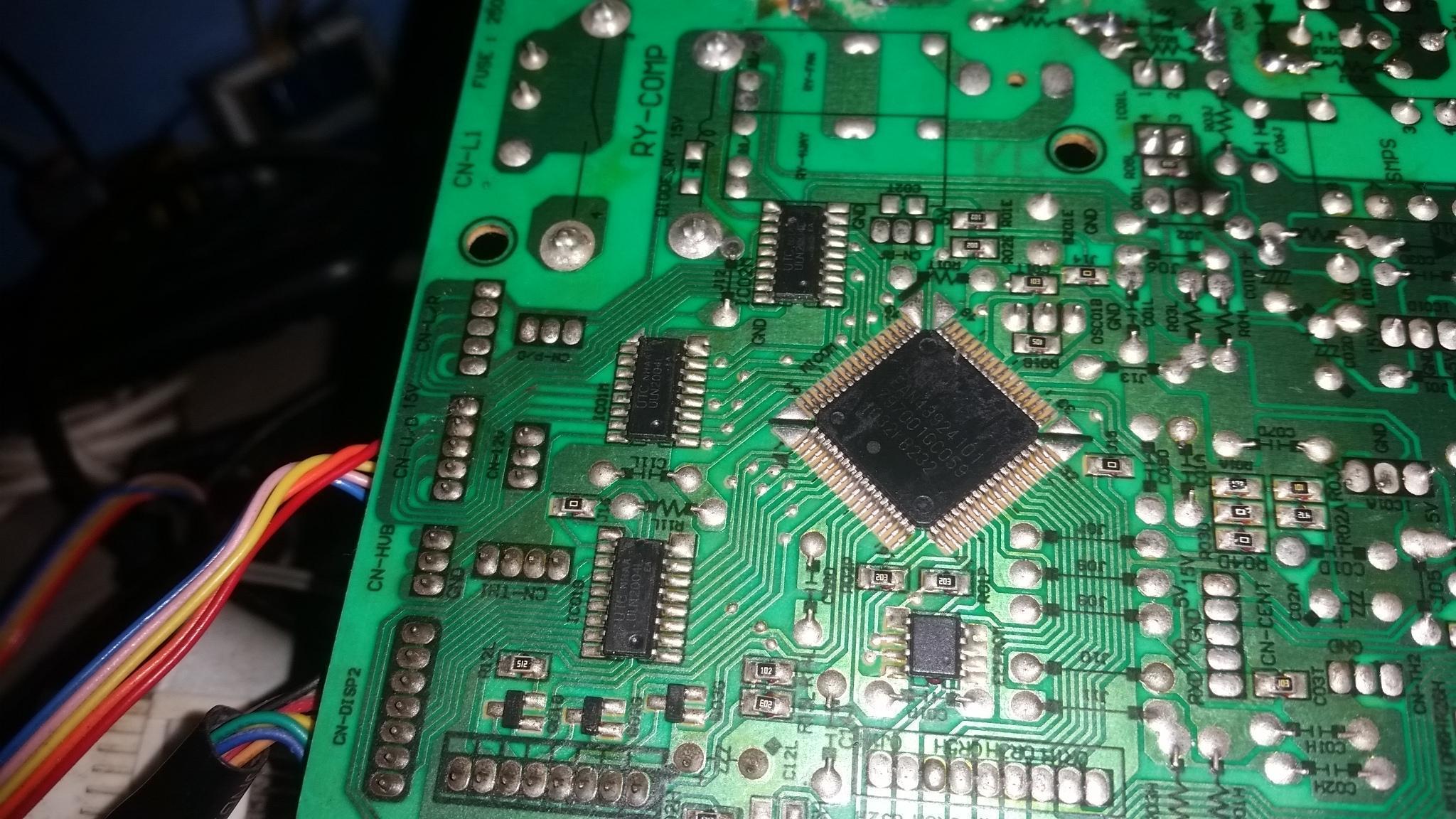

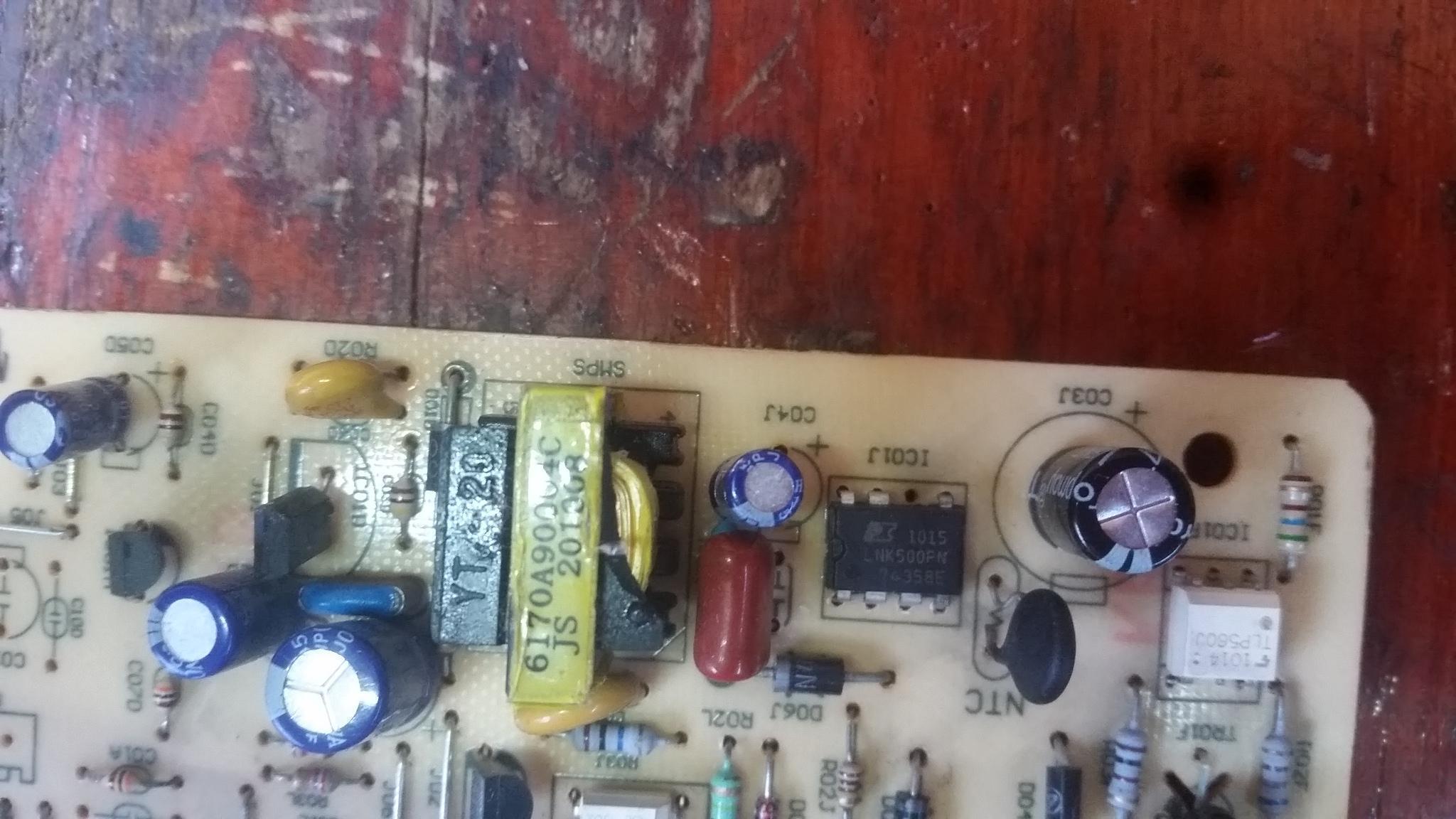

Enfim, descobri que o capacitor maior (C03J) perto do ci de PWM não era o original da placa. Provavelmente algum técnico sem experiência o trocou indevidamente.

A placa está ligando, porém não está trabalhando adequadamente pela falta do capacitor ideal do circuito.

Procurei de todas as formas o esquema dessa placa, mas não consegui.

Se alguém tiver uma dica de site para busca de esquemas elétricos, eu agradeço.

Tenho a suspeita que esse capacitor tenha as referências 15uF por 550v.

Abraços!

Equipe Meca Insigths

Meca Insights · 26 de dezembro de 2017

Ninguém? rsrs

.if · 26 de dezembro de 2017

que placa é essa? Onde está o curto? o que significa ...

Em 22/12/2017 às 16:18, Meca Insights disse:

não está trabalhando adequadamente

?

etc...

Meca Insights · 26 de dezembro de 2017

2 horas atrás, Isadora Ferraz disse:

que placa é essa? Onde está o curto? o que significa ...

?

etc...

Essa placa é do controle e acionamento geral do ar condicionado split LG de 12000BTU.

O curto já foi retirado. O capacitor C03J foi trocado erroneamente por algum técnico inexperiente. Era isso que estava causando o curto.

Troquei por um capacitor de 15uF por 400V. Segundo um vendedor no Mercado Livre esse é o capacitor original de fábrica, porém está acontecendo esses problemas que descrevo logo abaixo:

Problemas:

A placa liga. Dar alguns bip's de verificação normais, porém com poucos segundos o Buzzer começa a falhar, todos os LEDs se apagam como se o MCU verificasse algum sinal indevido e faz o desligamento automático de proteção.

Izadora, como apenas você está respondendo a esse fórum, tenho uma pergunta pessoal. Percebi que você tem muitos pontos. Esse fórum recompensa usuários com mais pontos como o Youtube paga para quem tem muitos inscritos, views, etc?

Abraços.

.if · 26 de dezembro de 2017

Sintoma que pode ser problema na fonte sim.. algum eletrolitico ressecado, estufado e afins. Troque pra ver.

47 minutos atrás, Meca Insights disse:

Esse fórum recompensa usuários com mais pontos

Que nada... O dono do forum é munheca.. kk. De fato a recompensa é pessoal quando alguém diz que solucionou pois a gente contribuiu pra solução do problema. É quase como se estivesse do lado da pessoa, sentindo o que ela sente, comprendes? E outra... eu que sô xereta mesmo. kk. E claro to quase o tempo todo na frente do pc e o cdh me envia notificação.. aí já sabe.. lá vai xute kk

abç

Meca Insights · 26 de dezembro de 2017

4 minutos atrás, Isadora Ferraz disse:

Sintoma que pode ser problema na fonte sim.. algum eletrolitico ressecado, estufado e afins. Troque pra ver.

Que nada... O dono do forum é munheca.. kk. De fato a recompensa é pessoal quando alguém diz que solucionou pois a gente contribuiu pra solução do problema. É quase como se estivesse do lado da pessoa, sentindo o que ela sente, comprendes? E outra... eu que sô xereta mesmo. kk. E claro to quase o tempo todo na frente do pc e o cdh me envia notificação.. aí já sabe.. lá vai xute kk

abç

Hahahahaa

Bom, de qualquer forma é muito gratificante ter um fórum que perdure pelos tempos. Acaba ajudando muita gente no futuro.

Quanto a placa. Eu já verifiquei na inspeção visual e não tem mais capacitores estufados ou sinais de queima em algum componente. Queria mesmo era o diagrama dessa placa, pois ir no "olhômetro" é tenso!

Abraços.

Mega Blaster · 26 de dezembro de 2017

Sou especialista em refrigeração. Essa placa é da evaporadora. Deve ser antigo com R-22. A melhor opção a meu ver, é pegar o modelo correto do split e olhar em uma evaporadora funcionando. É simples e fácil de conferir.

Meca Insights · 26 de dezembro de 2017

1 hora atrás, Dom Bonilla disse:

Sou especialista em refrigeração. Essa placa é da evaporadora. Deve ser antigo com R-22. A melhor opção a meu ver, é pegar o modelo correto do split e olhar em uma evaporadora funcionando. É simples e fácil de conferir.

Obrigado pela sua informação amigo! Tentarei conseguir uma placa funcionando!

Abraços

Leandro Evangelista de Souza · 24 de abril de 2018

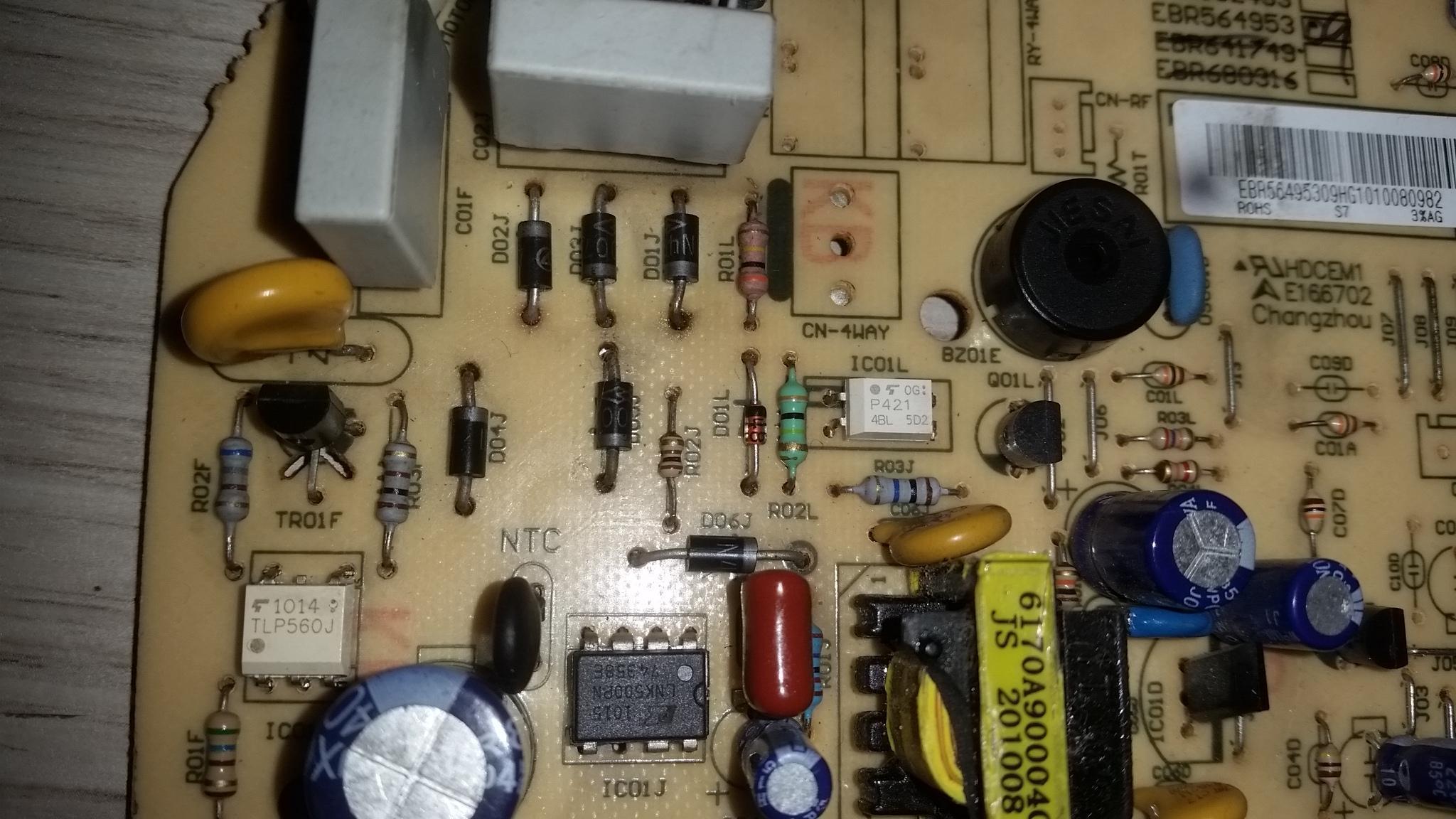

boa noite Meca Insights, poderia me informar que tiristor e esse, voce olhando a 3° foto ele esta abaixo centralizado na posição ''TRO1F'', desde já agradeço,

Jorge de Melo · 29 de março de 2019

Amigo do Clube , aproveitando o tópico gostaria de saber onde encontro o Circuito Eletrônico das placas EBR 765570608 - Inverter da LG .

adicionado 12 minutos depois

Em 24/04/2018 às 20:40, Leandro Evangelista de Souza disse:

boa noite Meca Insights, poderia me informar que tiristor e esse, voce olhando a 3° foto ele esta abaixo centralizado na posição ''TRO1F'', desde já agradeço,

Alguém poderia me ajudar; estou procurando o circuito elétrico ou o data ***** dos componentes da placa abaixo. Meu muito obrigado.

adicionado 17 minutos depois

Em 26/12/2017 às 15:53, Visitante disse:

Sou especialista em refrigeração. Essa placa é da evaporadora. Deve ser antigo com R-22. A melhor opção a meu ver, é pegar o modelo correto do split e olhar em uma evaporadora funcionando. É simples e fácil de conferir.

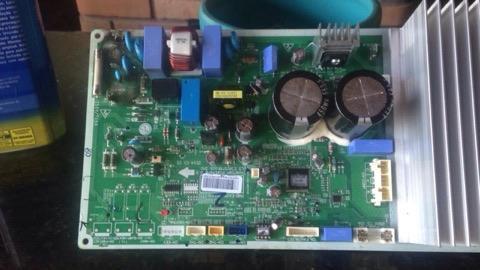

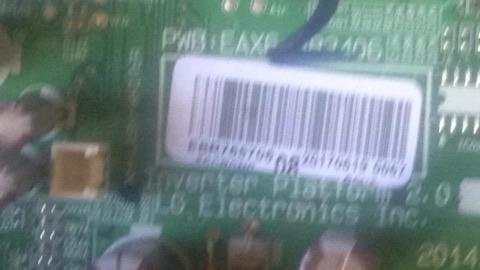

Amigo , bom dia. onde encontro o data ***** das placas do Ar Condicionado da LG Invert , EBR76570608, segue foto. Meu muito obrigado.
