RESOLVIDO Tv samsung cl21z58mq inoperante

Recommended Posts

amigos estou com essa tv assim que ligo ela na tomada ela apenas pisca o led no +b aparece 100v depois vai caindo essa tensão ja isolei o +b so que continua entrando em protecao alguem ode me ajudar?

Editado por saitam

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pode ser o str da fonte,troque os eletrolas da fonte e o foto acoplador,caso não der certo solte o flyback ele todo

Compartilhar este post


Link para o post
Compartilhar em outros sites

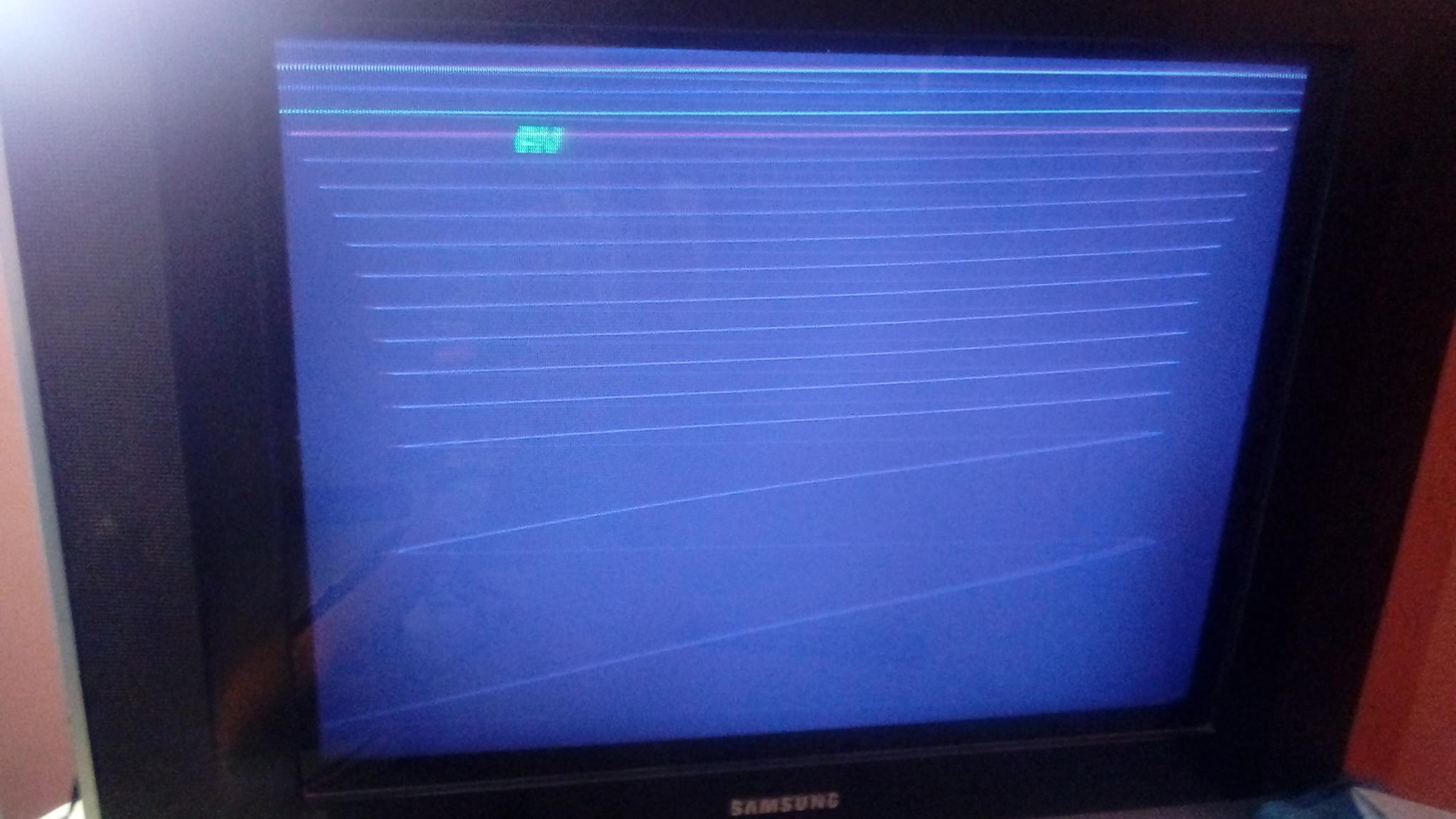

amigos encontrei um eletrolitico da fonte com capacitancia baixa e o diodo dz905 com fuga troquei a tv ligou mas a tela apareceu assim alguem tem uma dica?


Compartilhar este post


Link para o post
Compartilhar em outros sites


amigo o que posso fazer para resolver? em que parte fica o circuito de apagamento?

Compartilhar este post


Link para o post
Compartilhar em outros sites

A imagem esta deformada? Diminua um pouco o screen do flyback e melhore o foco também...

"Quem" faz o apagamento nesse TV é o processador One Chip IC201.

Na placa do tubo, os prováveis componentes que podem "atrapalhar" esse apagamento são: Diodo D504 (faz o aterramento da grade 1 do tubo), os capacitores: C505 e C507, (esgotados).



Já na placa principal e perto do processador tem os: Diodo D240, D241 e D242, (1N4148), e o DZ244 (Zener de 5,6V), o transistor QV06 ou falta os 8V no coletor desse transistor, essa tensão vem lá da fonte e pode ser medida sobre o diodo DZ818 (8,2V).

Se todos esses componentes estiverem bons, sobrou o processador!...

Compartilhar este post


Link para o post
Compartilhar em outros sites

E esse modelo,quando da uns problemas na fonte costuma alterar a memoria,ja tentou regular o screen,você pois um dvd ou antena para ver se ela dá imagem,bom caso não der pode ser esses componentes que o colega falou,ou pode ser a memoria ou micro.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites


amigos resolvido era apenas o sreen desajustado

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
