Qual cores de fio de headset devo soldar?

Recommended Posts

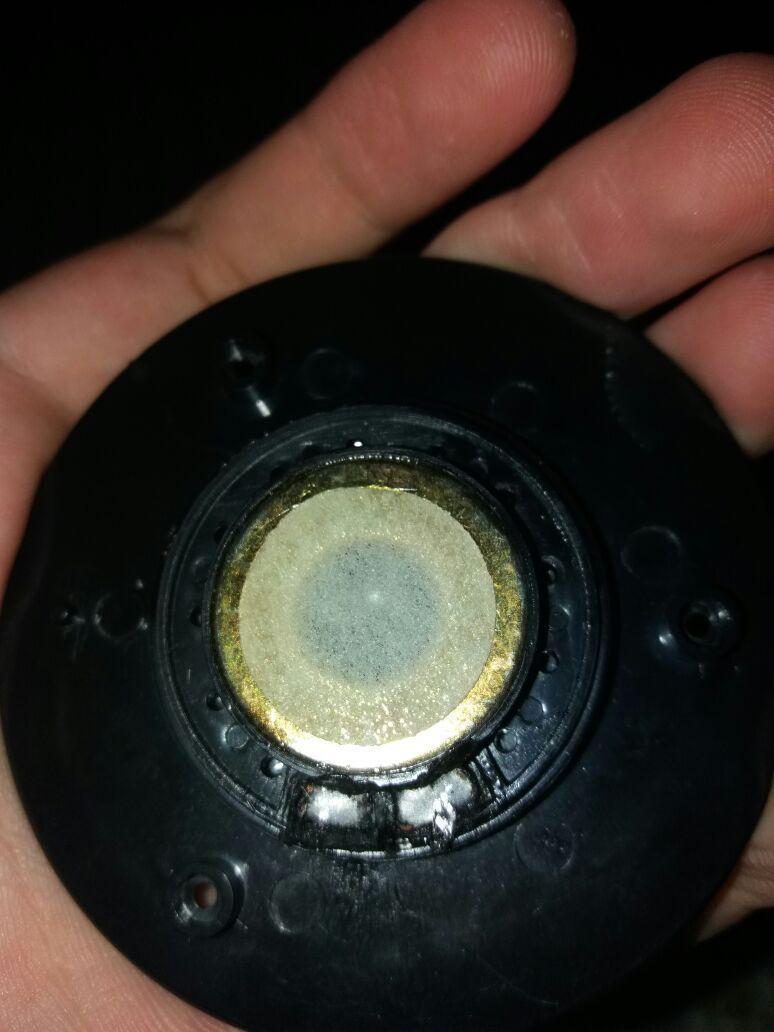

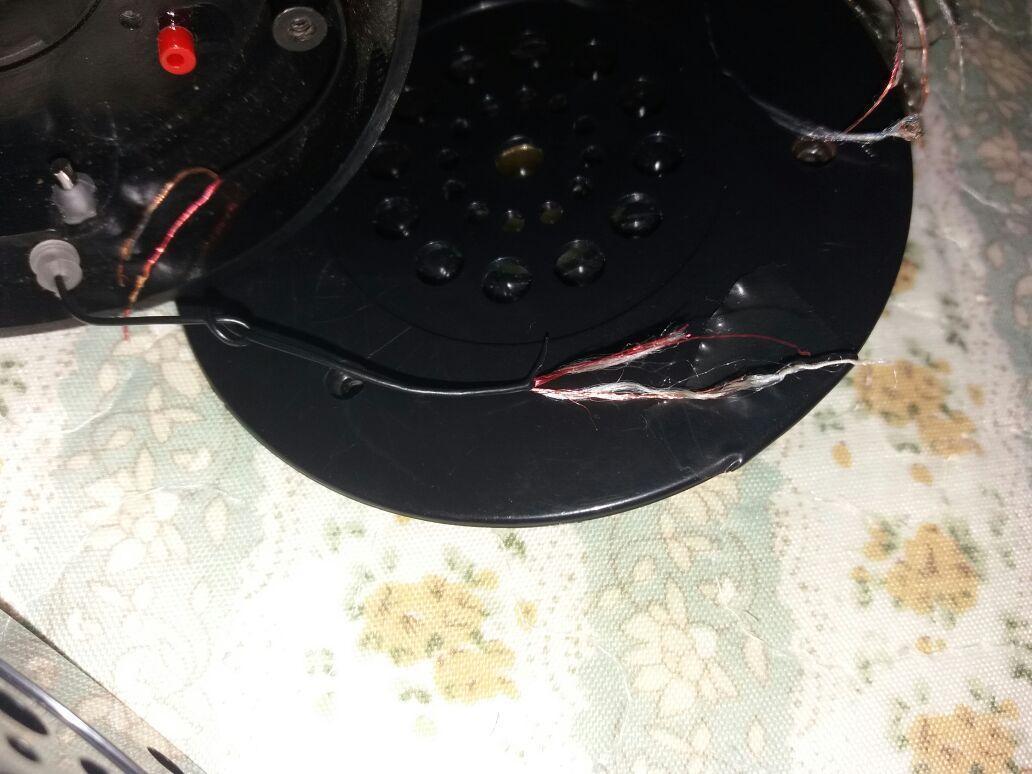

Eu tenho um Headset com microfone, procurei por toda net e não vi ninguém falando de algum headset com os mesmos fios do meu, então resolvi póstar. O problema, é que eu não sei qual fio juntar, qual cor de fio pra ser mais exato, vou deixar umas fotos com os fos do cabo, do microfone, e do alto-falante.

OBS: Em uma foto eu coloquei as cores dos fios, foi bem simples , só pra ajudar vocês mesmo, porém , nao tinha a cor cobre então eu coloquei marrom  ehaueaeae

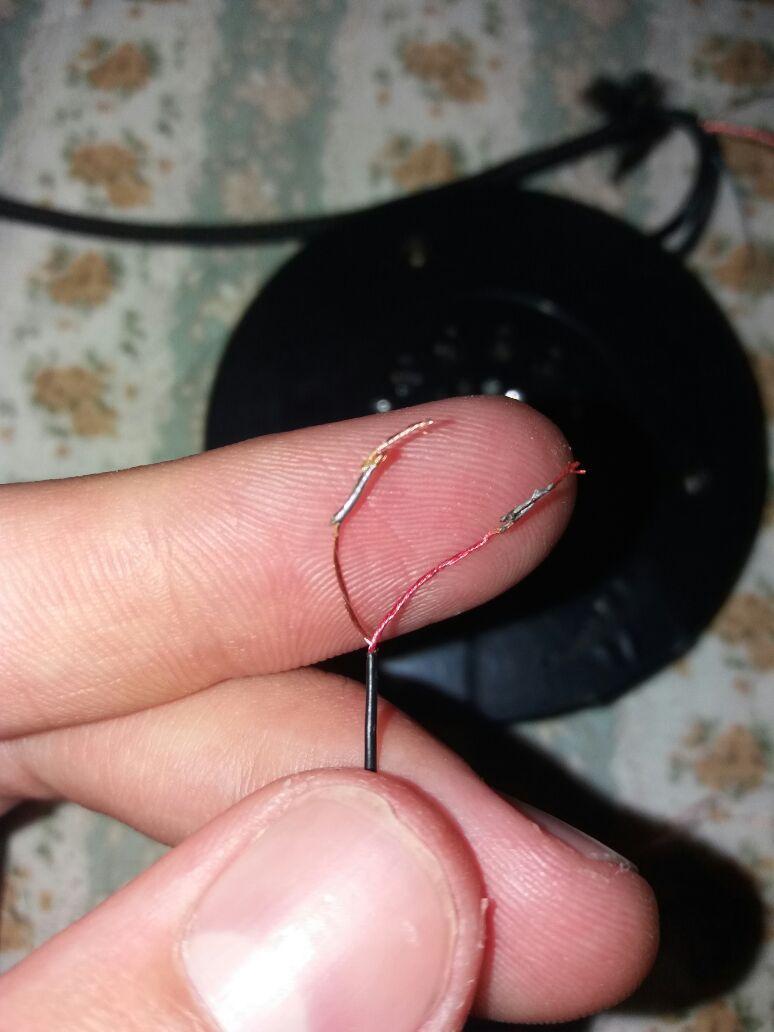

OBS 2: Os 2 fios do microfone são os que o meu dedo está atrás, o fio do alto-falante é o outro







5a5a7c330cc5f_WhatsAppImage2018-01-13at18_58_36.thumb.jpeg.f30cffd9a1fbaa2ecb40db2203cd9993.jpeg5a5a7c376e58f_WhatsAppImage2018-01-13at18_58_33.thumb.jpeg.923dda81761adefcb335e55057ff4e62.jpeg5a5a7c65c09eb_WhatsAppImage2018-01-13at18_58_34.thumb.jpeg.3448b32964ac6026dc5c3d4793ab81e5.jpeg5a5a7c71c4780_WhatsAppImage2018-01-13at18_58.36(1).thumb.jpeg.d6b369a41e70ca12d4d4cb54c45be76e.jpeg

Compartilhar este post


Link para o post
Compartilhar em outros sites

É simples, tem multímetro?? Infelizmente não tem padrão de cores nos fones pois varia muito, para ter certeza qual é o certo no multímetro em escala continua ajuda 200%(da para escutar elas trabalhar ao colocar as ponteiras nos fios certo.



Cada um tem 2 fios  uma com uma cor e outro sendo a malha de terra, como é fone e microfone vai ter que ter 2 conectores p2



uma vez que acha cada um é só fazer esse esquema para soldar. o microfone é em outro conetor mas o esquema é mesmo sendo apenas um dos lados. se tiver os conectores originais dele é mais simples ainda.








  • Amei 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Infelizmente nao tenho o multimetro, mas valeu, o esquema que você passou deve ajudar

Vou tentar resolver aqui



Compartilhar este post


Link para o post
Compartilhar em outros sites

Bem o microfone você já sabe, tente usar o verde e azul para direito e esquerdo ou vice-versa (+), o marrom seria o comum (-) para todos. Você pode tentar isso também. Abraço.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 17/01/2018 às 18:33, Gaolan disse:

Infelizmente nao tenho o multimetro, mas valeu, o esquema que você passou deve ajudar

Vou tentar resolver aqui



Multimetro é muito barato acha até por 10 reais em camelos você acha. Até dá para fazer um para teste de continuidade com fios, pilhas e leds se tiver.

Compartilhar este post


Link para o post
Compartilhar em outros sites

vou dar uma olhada a mais aqui mano, preciso de aprender isso, acho muito legal, valeu por tudo
