Problema com Relé (ESP8266)

Recommended Posts

Estou com problema ao tentar acionar um relé de um canal com esp8266 (esp01).

Estou utilizando o Blynk como plataforma de comunicação, e o engraçado, com módulo relé de 4 canal funciona normal.

Será que pelo fato do modelo com um canal não ter foto aclopador, isso impede seu funcionamento?



Compartilhar este post


Link para o post
Compartilhar em outros sites

Foto acoplador é apenas uma proteção. Provavelmente ligou errado o relé ao ESP8266. Poste o circuito de como o relé está ligado, não se esquecendo de informar:

- as tensões utilizadas

- a corrente e a tensão do relé

Compartilhar este post


Link para o post
Compartilhar em outros sites

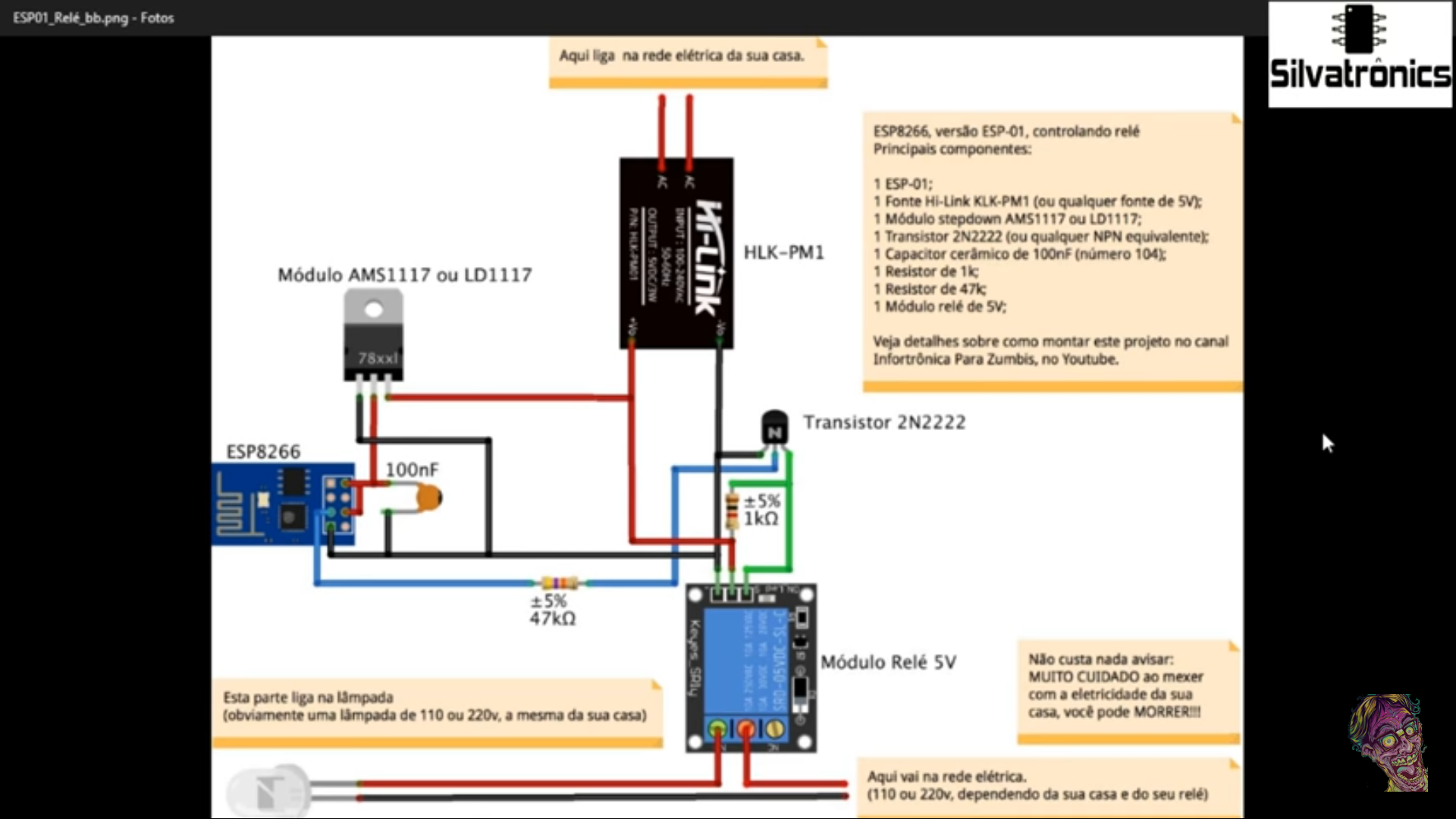

Usei esse esquema.

Só que não utilizei o transistor e os resistores.

A ligação aparentemente está certa pois o relé apenas não desarma via comando.

Mas a o módulo com 4 relé arma e desarma normal


Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, Michael 512 disse:

Usei esse esquema.

Só que não utilizei o transistor e os resistores.

Tu tá de brincadeira.:tw_angry: Peço para postar o que fez e posta o que não fez.

A questão é: com fotoacoplador é informado apenas o comando e o que vem após o acoplamento é o responsável por ligar e desligar o relé em obediência ao comando. Se funciona, significa que o  módulo está bom. Quando se liga direto, sem acoplador, é necessário verificar se a saída de comando tem a tensão e corrente necessárias para alimentar o relé. Caso negativo, constroe-se um driver para essa tarefa (normalmente um transistor).

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 16/01/2018 às 10:24, Michael 512 disse:

Só que não utilizei o transistor e os resistores.

Assim não tem como funcionar.

Compartilhar este post


Link para o post
Compartilhar em outros sites

nesse esquema tem diodo contra o rele já na placa, agora se for um rele solto que encontrou por aí tem que usar um diodo porque senão desarma, afinal a bobina gera corrente alternada.



Como fez sem usar transistor nisso, ta forçando muita coisa do teu equipamento.





Compartilhar este post


Link para o post
Compartilhar em outros sites
