Ci max 485 queimando.

[Ailton_Soap]

Boa tarde pessoal.



Sou novo aqui no Clube do Hardware e vim buscar a opinião de vocês sobre um problema que está acontecendo comigo.



Bem eu montei uma rede rs-485 e nela estão ligados 3 arduinos nanos e um conversor usb-rs485 ligado ao PC. O que acontece é o seguinte eu montei esses protótipos com os arduinos, no caso são 3 circuitos cada um contem 1 arduino nano e um circuito de interface ttl para rs-485 com max485 da maxim, quando tem apenas 1 max485 na rede comunicando com o PC tudo funciona normal, só que quando eu adiciono um max485 nos outros circuitos o max que eu adicionei queima ou entra em curto. Para entender melhor cada placa tem um arduino nano e um circuito com max485 sendo o mesmo colocado num soquete. Então eu coloco outro max na rede e ele queima, só que depois eu pego e substituo esse max por um módulo conversor ttl-rs485 e funciona normal, eu posso ter vários na rede que funciona. O que eu não entendo é que o meu circuito é o mesmo que o do módulo conversor ttl-rs485.



Bem se alguém já teve o mesmo defeito ou algo parecido que pode-se me ajudar eu agradeço pois já tentei de tudo.

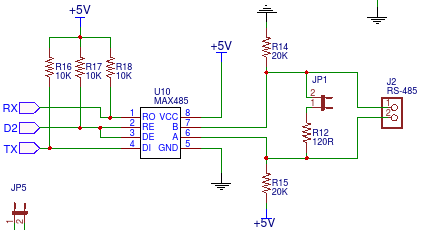

O circuito que estou usando está em anexo.



Att Ailton.

[Ailton_Soap]

Resolvido, comprei outros MAX485 em outra loja e funcionou tudo bem. Acho que os max que eu tinha comprado eram falsificados ou algo do tipo.

[BCP]

@Ailton_Soap Obrigado pelo retorno com a solução!
