TV Sharp 29St58 Tela Azul com Linhas de retorno

[Cannes]

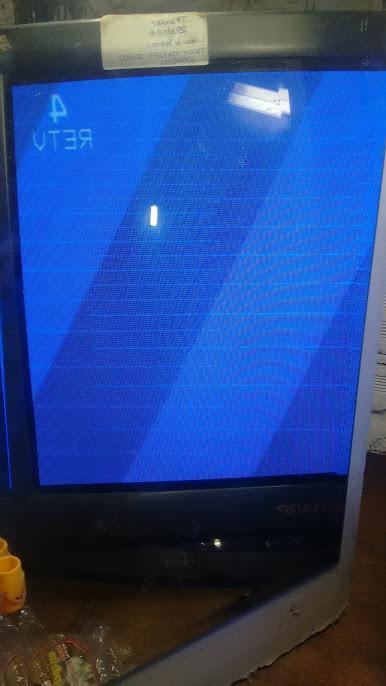

Caros amigos, solicito uma ajuda referente o diagnóstico do referido aparêlho,, ao qual chegou na oficina com vazamento do Fly, transistor saída horizontal,em curto etc.... Após a substituição destes componentes e reparação desta fonte estranha para eu, ela é acoplada através de chicote com aquelas tensões de 28v, 22v, 10v e 50v. Todavia, verificando o +B estava alto, resolvi trocar o C3709(100ufx25v), C3713(2.2ufx100v) e ainda continuou alta tentei regular no VR3701 para corrigir, e nem no mínimo de seu ganho consegui. Liguei o aparelho para ver,a tela estava esverdeada e com lihas de retorno pensei perdi o CRT então, resolvi fazer uma revisão na placa RGB substituindo o capacitor de filtro dos 180v, o C615(10ufx250v), o que consegui com isso a tela agora estava azul e com as linhas, não imagino mais onde pesquisar para tentar resolver, vontade tenho, mas me falta mais conhecimento, acredito talvez no tubo condenado, mas se tiverem outra linha de raciocínio para ajudarem-me, agradeço.

[BCP]

Diminua um pouco o screen do flyback, e faça testes acoplando um DVD nas entradas de áudio/vídeo, poi o vazamento de alta tensão pode ter danificado o varicap também...

[Cannes]

É amigo BCpetronzio, injetei o sinal de imagem e não aparece nada, então vou ver se consigo um varicap compatíve le ver no que dá, qualquer novidade volto a postar, por enquanto obrigado.







































































































[Rvs]

Verificou tmb o circuito de ABL?

[BCP]

@Cannes Se nem em AV ela mostra imagem, o defeito pode estar nos CIs chaveadores de entrada RF e AV  (IC401 = BU4053)

[Cannes]

Tudo bem BCpetronzio,vou verificar, mas veja troquei 3 varicaps e tudo ficou na mesma ainda, mas apesar de procedimentos anterioreso  para baixar o +B ele está muito alto continua com 150v, e na placa RGB os180v tem228v e nos coletores dos transistores da placa rgb tem 5v em cada, no varicap temos 5v, mas a de 33v está com 40v. Pensei até em trocar o IC3701(TDA4606) na fonte para ver se consigo normalizar as tensões.



[BCP]

Geralmente o que provoca esse aumento de tensão, são os capacitores pequenos do primário, (Não o principal) troque todos os pequenos... C3709 100uF e o C3713  2,2uF/100V e verifique também o trimpot VR3701, ele pode estar aberto...

[Cannes]

Vou verificar....

[Luan Costha]

esse defeito tambem pode ser o ci de croma ou a propria sugiro grava la caso não resolva só restou o ci de croma

[Cannes]

Caros amigos, troquei o VR3701, fiz a regulagem e deixei todas as tensões da fonte e rgb, ouro e fio, mas agora acontece o seguinte: ligo a tv não ponho a antena, fica algum tempinho ligada e desliga, quando a religo, escuto os dois relés clicarem mas o tubo não acende, aí mexo na regulagem de screen, a tela azul aparece, com as linhas e as vezes os caracteres tremulando ou desaparecendo da tela.



[BCP]

Troque os capacitores da Linha do +B, ele deve estar esgotado, é o C3724 220uF/160V.

O capacitor do RGB que você colocou era novo né? (10uF/250V)
