Arduino Como dimensionar o circuito


Posts recomendados

Pessoal to com uma duvida.

Minha mulher ta com os pés doendo (facite plantar)

e o médico recomendou choques eletricos na planta dos pés para estimular melhoras. Sabendo disso fiz um circuito com arduino, mosfet e um trafo simplesart0247_04.jpg

tipo esse aqui. Mas o mosfet esquenta com o uso. Não sei como dimensionar para continuar a tensão (60 volts). Sem o mosfet esquentar. Alguem tem uma ideia?

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Provavelmente vão te perguntar alguns dados como, frequencia, qual mosfet, qual diodo está a usar e etc.

A grosso modo:

-aumente a indutância L

-diminua o valor do dutty cycle do pwm



Uma evolução: pegue uma amostra dos 60V com um divisor resistivo numa entrada ad do seu mc. Faça-o pensar pra você algo como: se passar de 60, diminua o dutty cycle. Se cair de 60, aumente. De fato é o que faz em hw uma fonte chaveada.



Podem até te perguntar se sabe dos riscos, se é profissional da área, de onde tirou os valores, se médico passou, se viu num aparelho qualquer e etc. Se achar que deve, responda. Pode não nos ser totalmente inútil



abç

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

@Isadora Ferraz Mosfet estou usando o irf840, coloquei 2 em paralelo mas é que ja tinha feito o circuito como elevador booster.





Não tem muito segredo, falam que o choque eletrico estimula novas celulas na planta dos pés. Mas valeu a dica, vou implementar na melhoria do circuito.



Aqui tem uma matéria interessante que relaciona fascite plantar com tratamento de choques moderados



http://blogs.oglobo.globo.com/pulso/post/tratar-lesoes-com-ondas-de-choque-pode-ser-solucao-513673.html

Link para o comentário
Compartilhar em outros sites

@lucianolcoa Só uma dúvida... Com qual a tensão que você está acionando o gate do mosfet?

adicionado 18 minutos depois

Seu mosfet pede o minimo de 2~4 volts no gate pra começar a conduzir, isso não quer dizer que ele vai funcionar de acordo, normalmente precisam de cerca de 10v ou até mais para funcionarem bem...

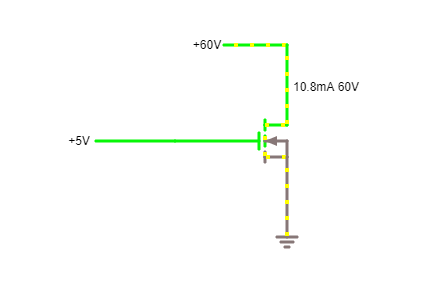

Veja só com 5v

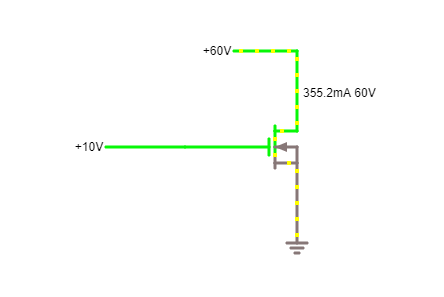

E Agora com 10v:




Se você quiser dar uma olhada vai o link ai... O mosfet é acionado conforme tensão e não corrente como é o caso do transistor...



http://www.falstad.com/circuit/circuitjs.html?cct=$+1+0.000005+10.20027730826997+50+5+50 R+400+80+320+80+0+0+40+60+0+0+0.5 f+288+176+400+176+0+4+0.02 w+400+80+400+160+3 g+400+192+400+272+0 172+288+176+192+176+0+6+9.96+12+0+0+0.5+Voltage

Link para o comentário
Compartilhar em outros sites

Consegui, deu certo aqui.

Refiz o circuito com um mosfet do tipo p. Que, pela logica o gate e o drain são alimentados pela mesma tensão e o gate é desarmado por intermédio de um transistor auxiliar. Resultado: O transformador fritava ovos e o mosfet ficava de boa na lagoa.



Agradeço em especial a ajuda do@Carlos Zanon  . Foi bastante útil.

Caso alguem precise fazer algo do genero


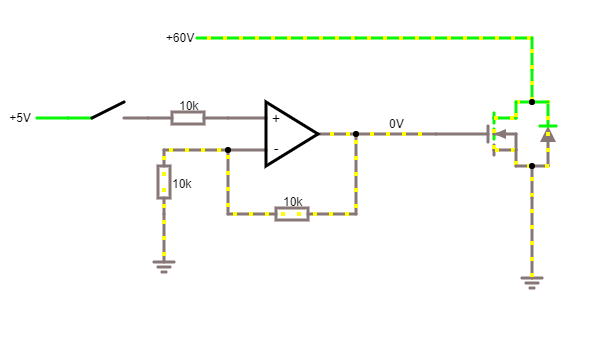

  • Curtir 2
Link para o comentário
Compartilhar em outros sites
