Preciso de esquema amplificador para uma caixa

Recommended Posts

eu estou querendo montar um amplificador para minha caixa de som mais nao acho nenhum circuito para mim tenho os seguintes componentes



4x 13007 Npn alta tensão

1x c5027 Npn alta tensão

1x bd135 Npn media tensão

4x bc547 npn

4x transistor pnp baixa tensão



alguma alma boa poderia me da um esquema eu agradeco de coracao

Compartilhar este post


Link para o post
Compartilhar em outros sites

Com esses transistores não vai conseguir montar um amplificador de áudio decente.

Pesquise primeiro sobre o amplificador que queira montar e depois arranje os transistores e demais componentes corretos.

Compartilhar este post


Link para o post
Compartilhar em outros sites

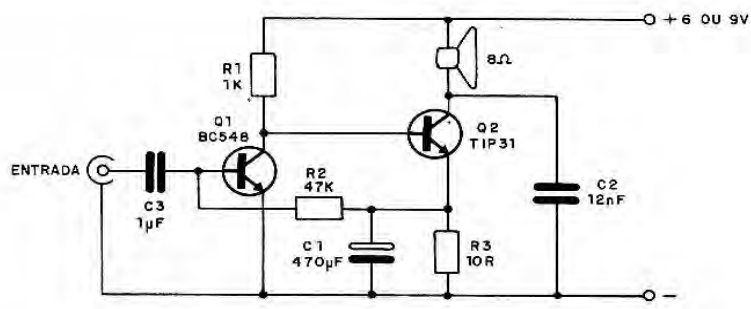

de fato a maioria dos amplificadores semi decente pra a.f. tem transistor pnp o que não é seu caso. Algo bem simples que quase se aproxima é algo como...


Via google imagens amplificador transitorizado

Vai ter que ajustar R3 pra que a corrente Ic de Q2 fique mínima e não distorça o som.



adicionado 1 minuto depois

Ah... você tem pnp sim. Então divirta-se no link do google imagens...
