Transformar aparelho 220v em 127?

Recommended Posts

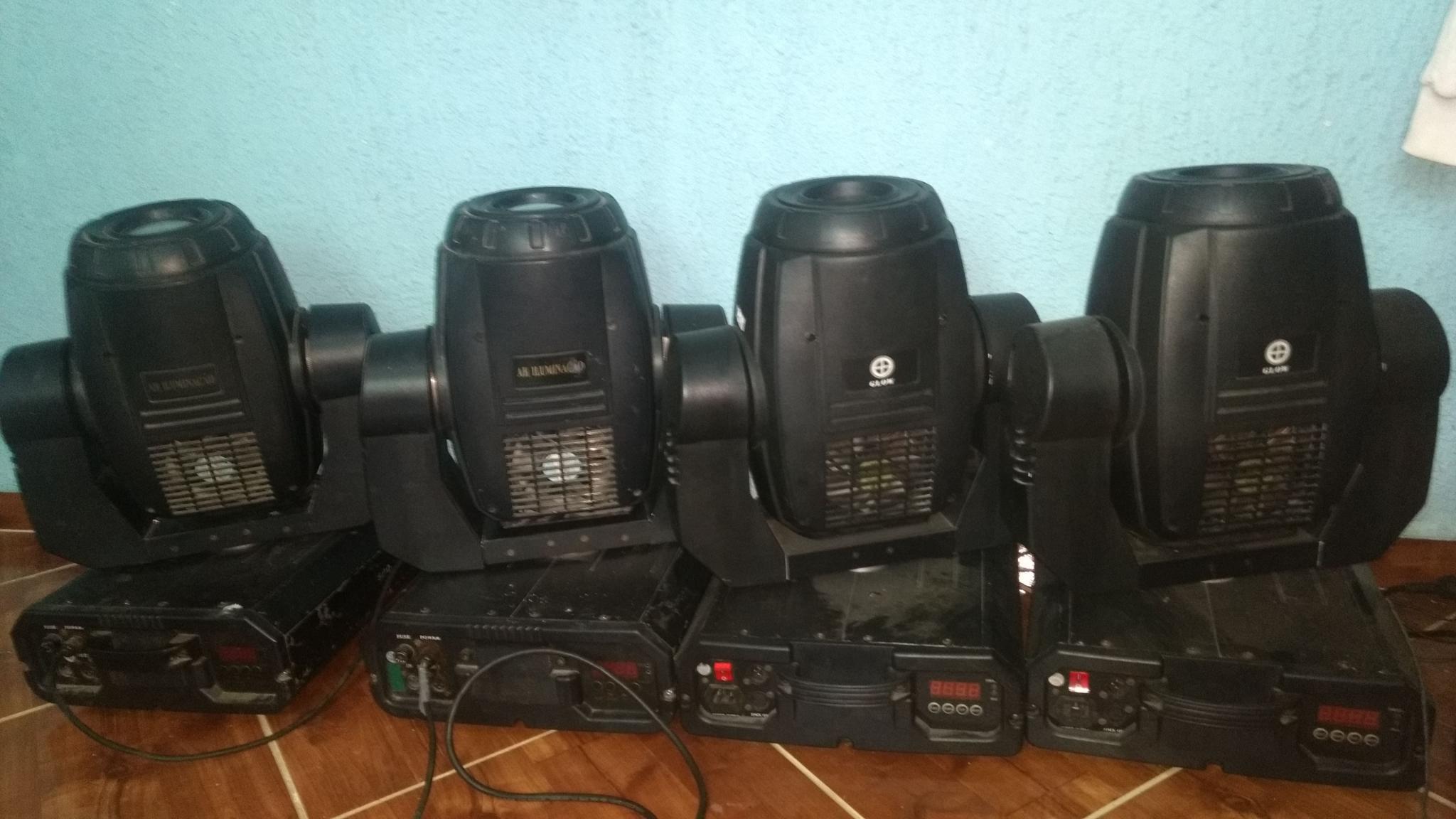

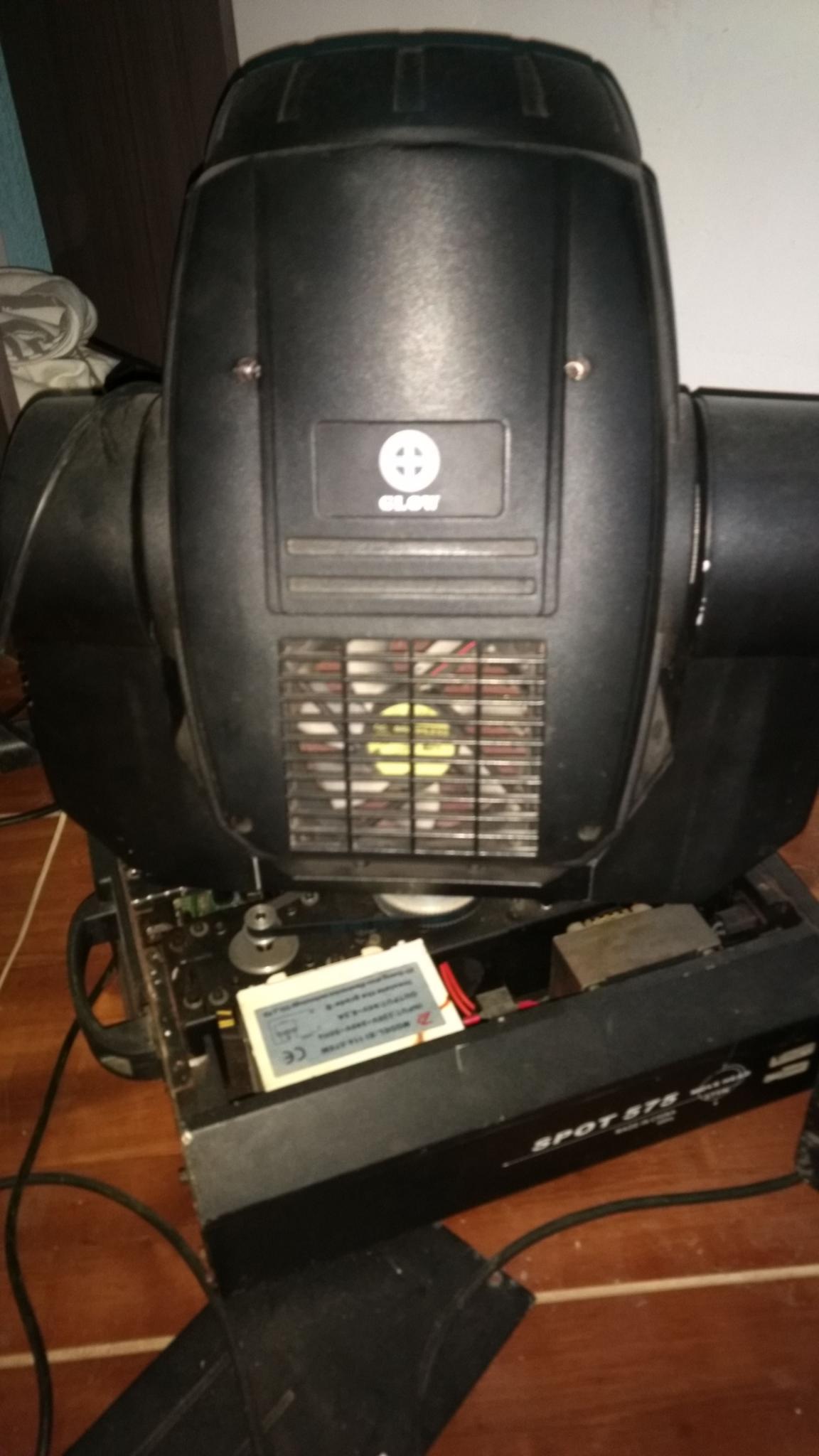

Ola,sou leigo no assunto e preciso de ajuda.Tenho 4 maquinas(Moving head 575) elas sao 220v, uso elas em festas mas aqui na minha regiao e usado quase sempre 127v.Nao queria usar o autro tranformador.Alguem pra me auxiliar?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Acho que vai ser um tanto difícil essa conversão, pois haverá de envolver até mesmo a troca da lâmpada, além da troca da alimentação de toda parte eletrônica..



A demanda do equipamento bate nos 800 Watts e nesse caso seria aconselhável adotar um autotransformador com capacidade próxima aos mil Watts, o que seria pesado, trambolhoso, sempre um incômodo, além do risco de ligação errada, em 220 Volts, que levaria a queima do equipamento.

Tens ai um problema dos grandes..

Compartilhar este post


Link para o post
Compartilhar em outros sites

voce pode me auxiliar? Tem algum conhecimento?

adicionado 1 minuto depois

@rafael1577

11 horas atrás, faller disse:

Acho que vai ser um tanto difícil essa conversão, pois haverá de envolver até mesmo a troca da lâmpada, além da troca da alimentação de toda parte eletrônica..



A demanda do equipamento bate nos 800 Watts e nesse caso seria aconselhável adotar um autotransformador com capacidade próxima aos mil Watts, o que seria pesado, trambolhoso, sempre um incômodo, além do risco de ligação errada, em 220 Volts, que levaria a queima do equipamento.

Tens ai um problema dos grandes..



11 horas atrás, faller disse:



Me ajuda?



adicionado 20 minutos depois

@faller





Compartilhar este post


Link para o post
Compartilhar em outros sites
19 horas atrás, rafael1577 disse:

voce pode me auxiliar? Tem algum conhecimento?

adicionado 1 minuto depois

@rafael1577



Me ajuda?

O mais prático e objetivo é colocares um desses equipamentos, pelo menos, em alguma pessoa entendida da coisa e disposta a desvendar algum modo de fazer essa modificação demandada.

Assim de longe, sem sequer poder seguir a fiação, sem poder deduzir como esse equipamento é alimentado, por dentro, beira o impossível, por mais boa vontade que se tenha..

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 07/03/2018 às 22:38, rafael1577 disse:

voce pode me auxiliar? Tem algum conhecimento?

adicionado 1 minuto depois

@rafael1577



Me ajuda?



adicionado 20 minutos depois

@faller








Boa tarde.

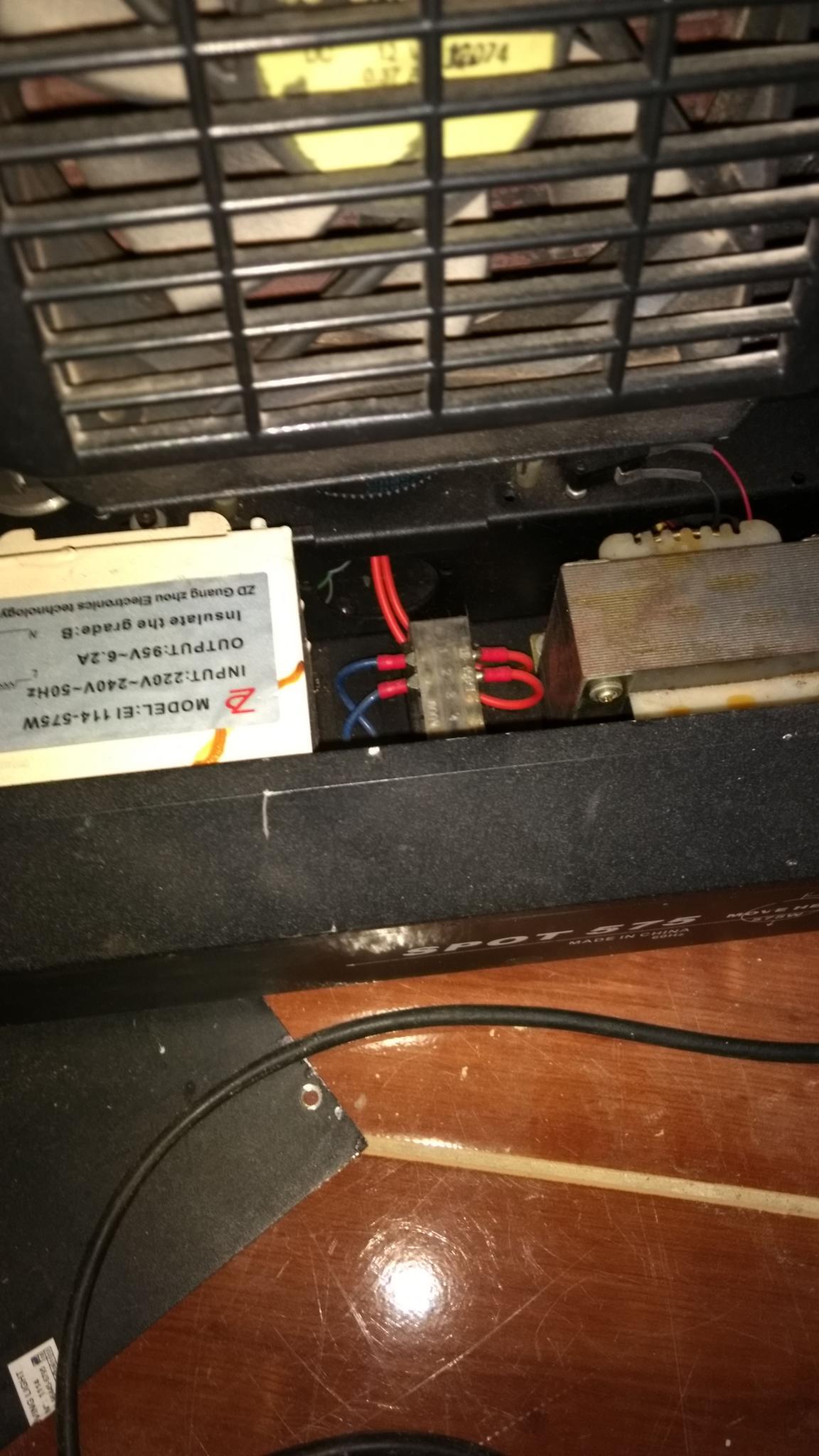

A alimentação de 220V entra nesse fio azul?



Att Ejf

Compartilhar este post


Link para o post
Compartilhar em outros sites
14 horas atrás, rafael1577 disse:

@Edvaldo J. Frederico sim,o fio da tomada pega nesses dois azuis.



Bom dia

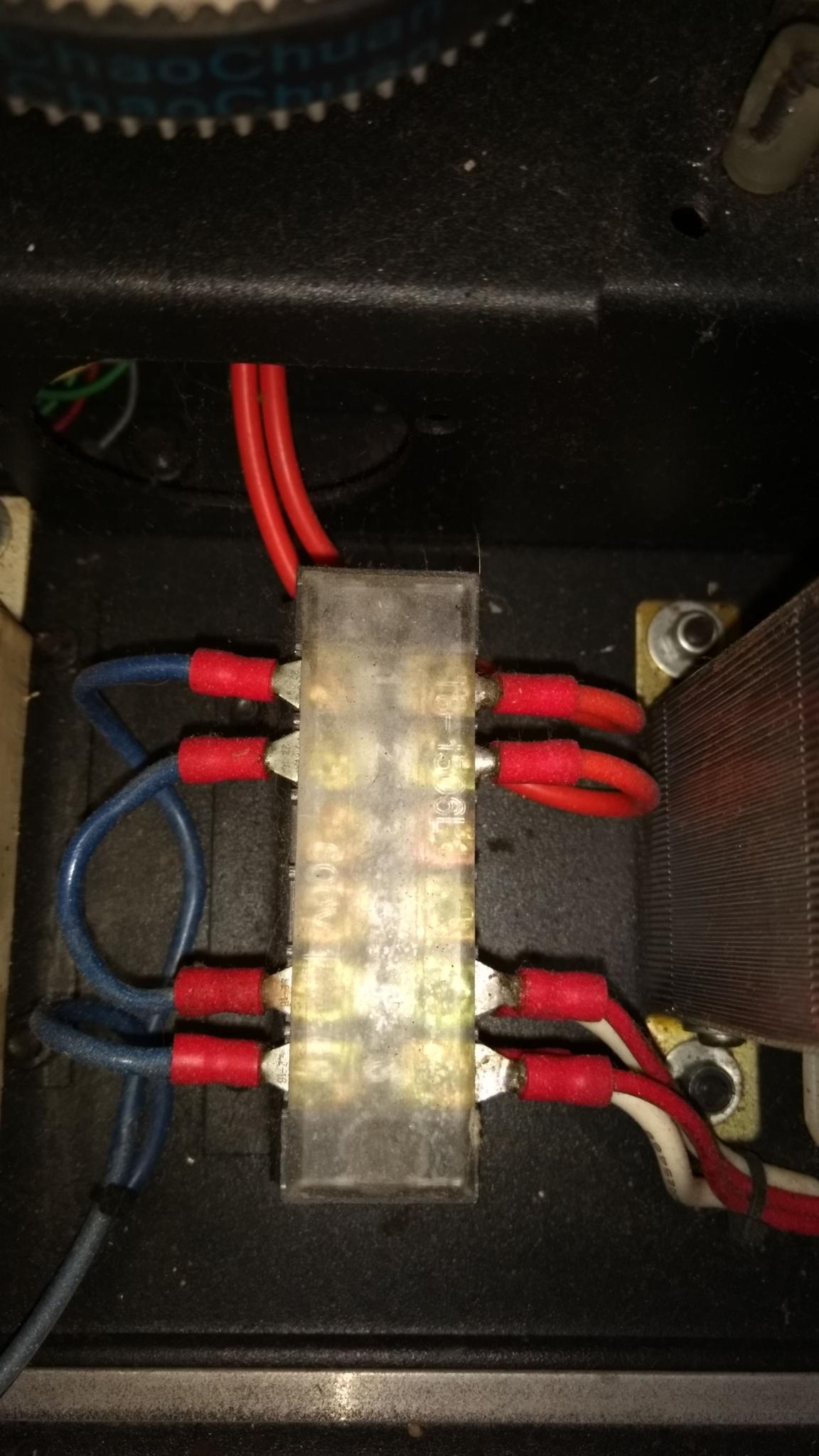

Os 4 fios vermelhos vão para o trafo ou apenas os dois de baixo?

https://www.robe.cz/support/?tx_odproducts_f[fileUid]=4643&tx_odproducts_f[action]=download

Ultima pagina.

@Bcpetronzio @Mestre88 vocês poderiam ajudar nosso colega?



Att Ejf

Compartilhar este post


Link para o post
Compartilhar em outros sites
20 horas atrás, rafael1577 disse:

Estou com um auto transformador de 7000va,ligo ele na tomada e esta derretendo a tomada.

Mas é evidente! Tomadas comuns aguentarão no máximo 20A em 220V=4.400w e 10A em 110=2.200W. Esse é um caso para ligar direto no quadro  eletrico.Tem aí 4X800=3.200W no total. Se usar uma extensão a bitola deve ser 2,5mm2, e se ligar no quadro eletrico deveria ter 220V. Qual região é ?

OBS: se tiver chuveiro perto normalmente dá para ligar na fiação deles, a bitola mínima de chuveiro é de 4mm2(32A admissível).

Compartilhar este post


Link para o post
Compartilhar em outros sites

@PedraX estou no Rio de Janeiro.

adicionado 10 minutos depois

@André Dal Molin como assim?

adicionado 30 minutos depois

@Edvaldo J. Frederico Dois cabos estão saindo do trafo,depois estão pegando nessa regua que no outro lado um dos vermelhos esta tendo contato com um dos azuis que esta indo para essa fonte (branca),o outro vermelho que sai do trafo esta fazendo conexao com o outro azul que me parece ser um jump,e logo em seguida o azul esta fazendo conexao com um dos vermelhos que esta indo para dentro do aparelho.



Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, rafael1577 disse:

@PedraX estou no Rio de Janeiro.

adicionado 10 minutos depois

@André Dal Molin como assim?

adicionado 30 minutos depois

@Edvaldo J. Frederico Dois cabos estão saindo do trafo,depois estão pegando nessa regua que no outro lado um dos vermelhos esta tendo contato com um dos azuis que esta indo para essa fonte (branca),o outro vermelho que sai do trafo esta fazendo conexao com o outro azul que me parece ser um jump,e logo em seguida o azul esta fazendo conexao com um dos vermelhos que esta indo para dentro do aparelho.

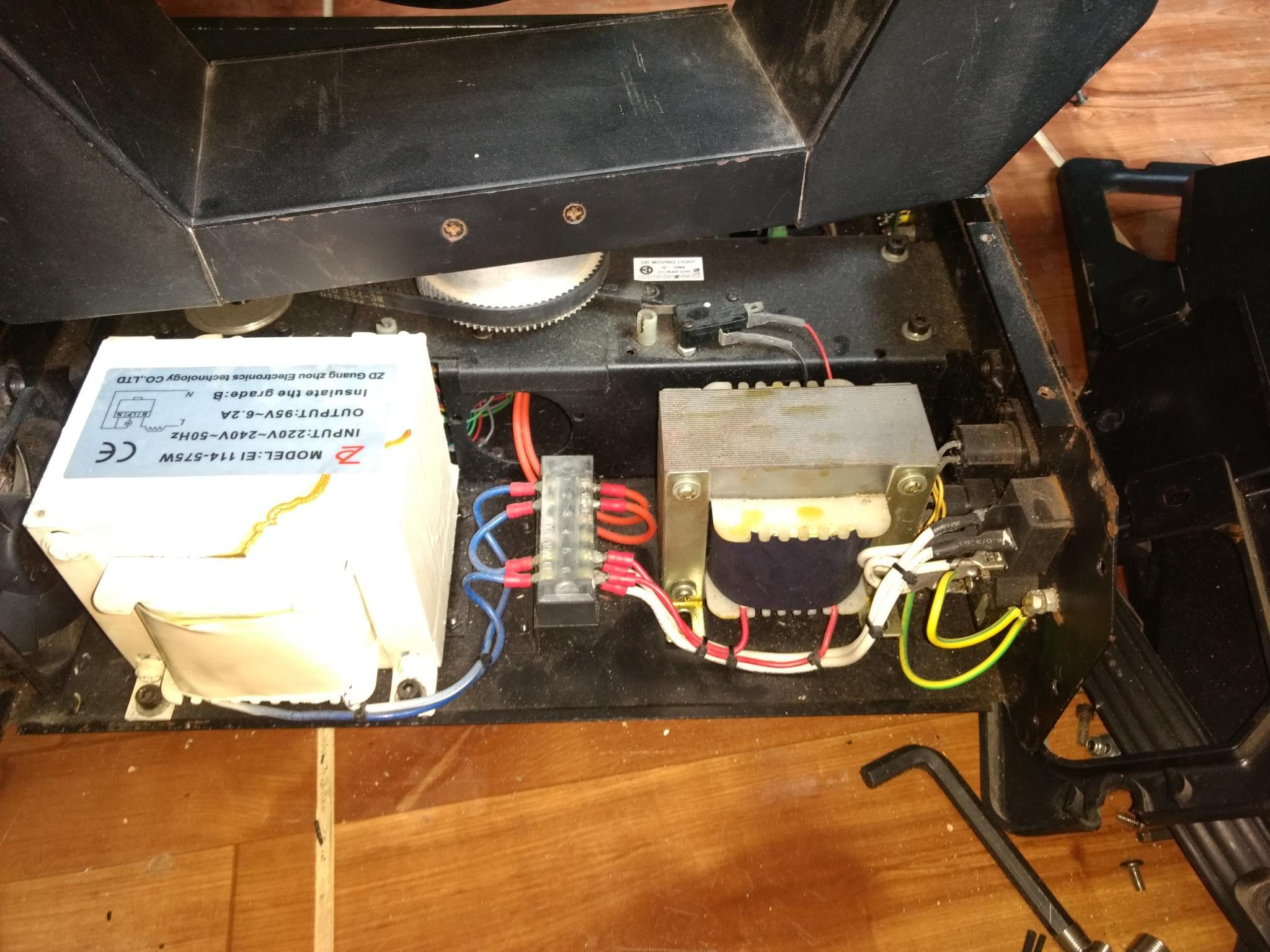

Os 220 entre pelos dois fios branco, alimenta o trafo da direita, e esses dois fios branco também alimenta o trafo branco da esquerda, só que existe creio eu um relé ou contator que liga e desliga esse trafo branco.

Os dois trafo não possui o terceiro fio que possibilita ligar em 127 volts :(.

A unica forte de passar para 127 volts seria trocar esses dois trafos que na minha opinião deve sair muito caro.

Creio eu que o trafo branco alimenta a lampada e ou outro trafo os motores e circuitos que controla tudo.

Compartilhar este post


Link para o post
Compartilhar em outros sites
8 horas atrás, Edvaldo J. Frederico disse:

Os 220 entre pelos dois fios branco, alimenta o trafo da direita, e esses dois fios branco também alimenta o trafo branco da esquerda, só que existe creio eu um relé ou contator que liga e desliga esse trafo branco.

Os dois trafo não possui o terceiro fio que possibilita ligar em 127 volts :(.

A unica forte de passar para 127 volts seria trocar esses dois trafos que na minha opinião deve sair muito caro.

Creio eu que o trafo branco alimenta a lampada e ou outro trafo os motores e circuitos que controla tudo.

@Edvaldo J. Frederico Entendi :(
